Trenchless Technology HDD drilling machines and piercing tools
Fusée (version localisable)

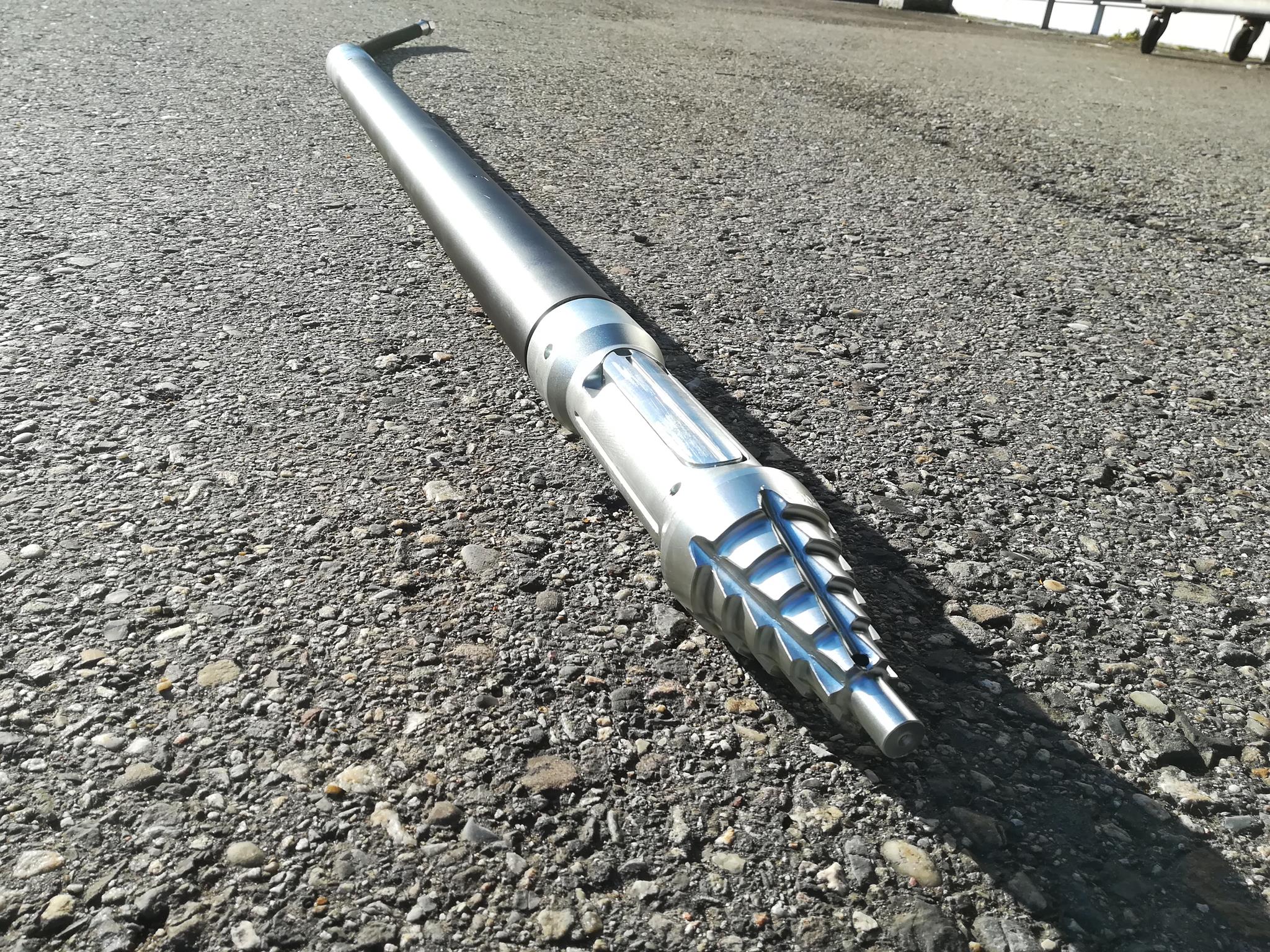

Fusée Localisable en tête (ø 55 - 210 mm)

Le premier système de tête localisable KOK-LD éprouvé pour fusées de fonçage

    La tête interchangeable localisable Combi Head KOK-LD intègre une sonde émettrice qui est protégée par des absorbeurs de chocs (‘cocon en silicone’). Cela garantit une durée de vie inégalée de la sonde.

    Cela permet la localisation précise de la tête de la fusée dans les 3 dimensions et à tout moment.

    Vous avez besoin de détecter votre fusée pneumatique?

    Facile! Avec la tête interchangeable vous pouvez avoir ou convertir votre fusée version TU en fusée localisable. Sachez où se trouve votre fusée en permanence et validez sa bonne trajectoire par rapport aux réseaux existants!

Le premier système de tête localisable KOK-LD éprouvé pour fusées de fonçage
Le premier système de tête localisable KOK-LD éprouvé pour fusées de fonçage

Tête detectables accessoires

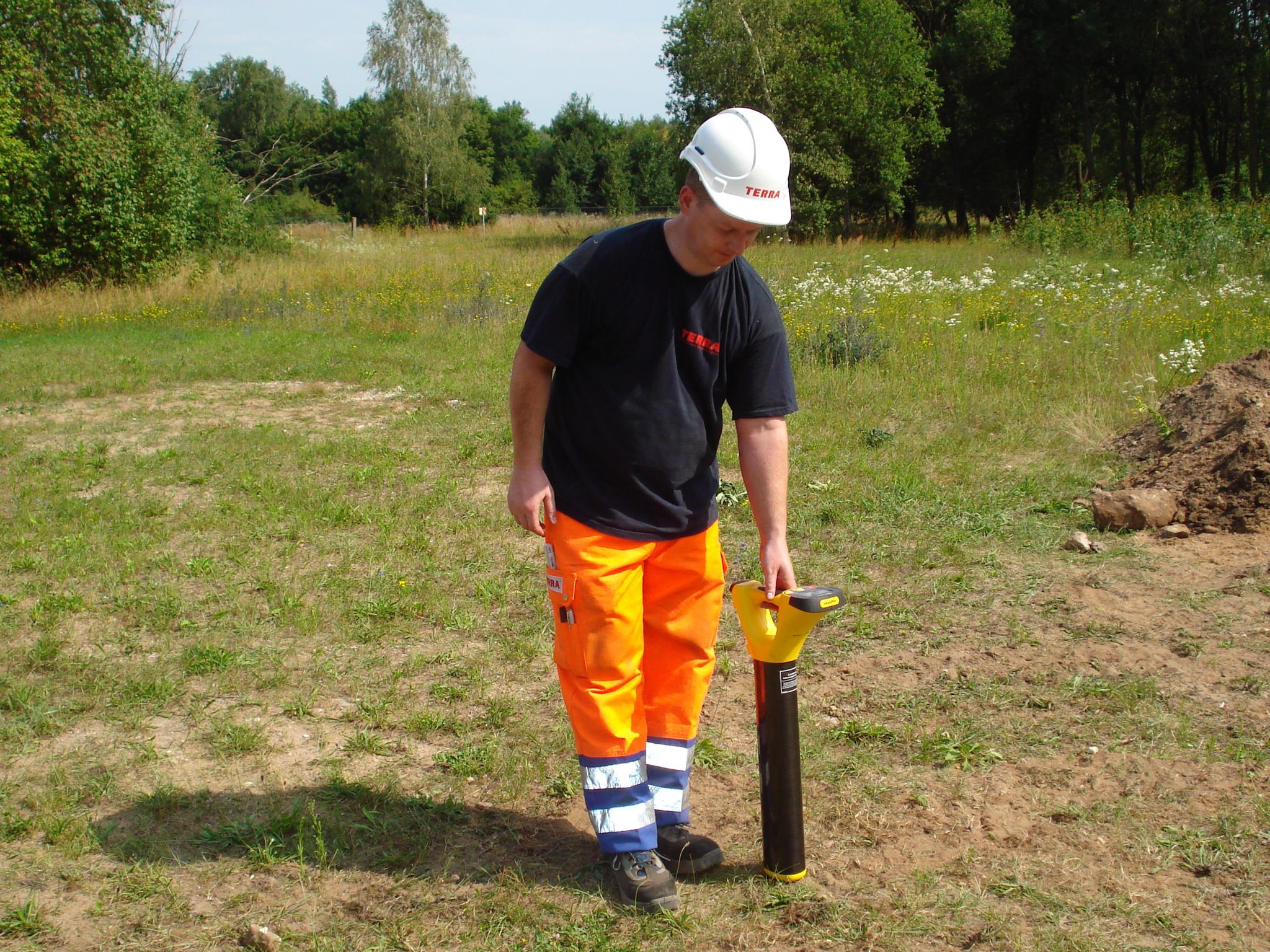

    L'équipement de détection des fusées TERRA se compose d'une sonde, enveloppée dans un cocon amortisseur spécial à l'intérieur de la tête KOK-LD, et d'un détecteur avec écran LCD indiquant la position et la profondeur de la fusée TERRA.

    Un générateur, en option, permet également de détecter les canalisations existantes. Les fusées TERRA TU 080plus SK et les modèles supérieurs peuvent être facilement équipées avec une tête KOK-LD.

      www.boreshop.com/detection

Tête detectables accessoires
Tête detectables accessoires



Données techniques

TERRA-HAMMER Diamètre ø mm Longueur m Poids kg Cadence de frappe 1/min Consom. d'air m3/min Pression d'air bar Elargisseurs ø mm

T = Fonceur TERRA avec tête de forage soudée
TU = Fonceur TERRA universel avec tête-mère et adaptateurs interchangeables
TR = Marteau TERRA pour éclatement et pousse-tube
S = Fonceur TERRA Version S, avec inversion de marche rapide par ¼ de tour sur le flexible
F = Fonceur TERRA Version F, avec inversion de marche à distance
S/F = Fonceur TERRA, livrable en Version S ainsi qu'en Version F
K = Fonceur TERRA Version K, non collé, peur être démonté sur le chantier
SK = Fonceur TERRA Version S + Version K
KOK-LD = Fonceur TERRA avec adaptateur détectable KOK-LD


Sous réserves de modifications techniques sans préavis.
TU 055 R (ortbar)
55 mm
1.25 m
16 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK (ortbar)
68 mm
1.51 m
33 kg
420 /min
1.3 m3/min
6-7 bar
-
TU 080 SK (ortbar)
80 mm
1.51 m
42 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (ortbar)
90 mm
1.44 m
53 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 105 S/F (ortbar)
105 mm
1.50 m
71 kg
360 /min
2.4 m3/min
6-7 bar
-
TU 135 Twin (ortbar)
135 mm
1.80 m
138 kg
350 /min
2.4 m3/min
6-7 bar
-
TU 155 F (ortbar)
155 mm
1.94 m
182 kg
285 /min
3.8 m3/min
6-7 bar
-
TU 190 F (ortbar)
190 mm
1.97 m
284 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F (ortbar)
210 mm
1.98 m
343 kg
275 /min
5.0 m3/min
6-7 bar
-

Vos avantages

Précision:

Les fusées TERRA-HAMMER avancent rapidement et avec précision

Tête Combi Head:

Les fusées TERRA-HAMMER avancent rapidement et avec précision.

Design Tête Creuse Unique:

Plus court que les concurrents grâce au design tête creuse

3 ans de garantie:

3 ans de garantie sur les pistons TERRA



  Demandez l'offre

  Webshop:   www.boreshop.com

  Données techniques

Les Technologies

Erdverdrängung mit der Erdrakete

Fusées pneumatiques

mole with expander

Expanders - expandig the bore without modification

traceable mole directly in the head

Traceable mole - traceable directly in the head of the mole

Mole as steel pipe ram without any modification

Use the mole directly as a steel pipe ram
