Fusée (version longue)

Pose de fourreaux ø 45 jusqu’à ø 300 mm, 5 - 25 m

La Technologie - le secret du succès

    Les fusées TERRA sont utilisées pour la pose souterraine, sans tranchée, de conduites et de canalisations. Elles créent des mini-tunnels d'un diamètre allant de 45 à 3'000 mm. Soit on repousse la terre jusqu'à un diamètre de 300 mm, soit on pousse un tube acier, par carottage, jusqu'à environ ø 3'000 mm. En forage par compactage (schéma ci-dessus) la fusée pneumatique TERRA traverse le sol en repoussant latéralement la terre et en concassant les obstacles. Il est possible d'introduire simultanément des tubes PVC ou PEHD à l'arrière du fonceur TERRA. De cette manière, conduites, fourreaux de protection et câbles peuvent être posés rapidement et économiquement, en-dessous de routes, jardins, voies ferrées, etc... La surface du sol reste intacte, la circulation continue sans entrave.

La Technologie - le secret du succès
La Technologie - le secret du succès

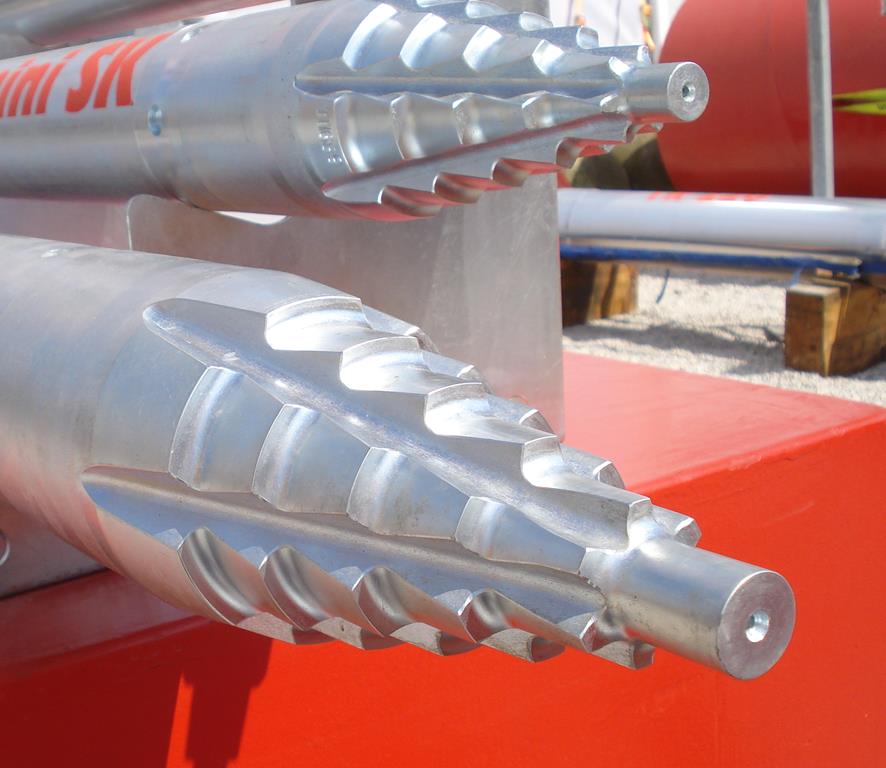

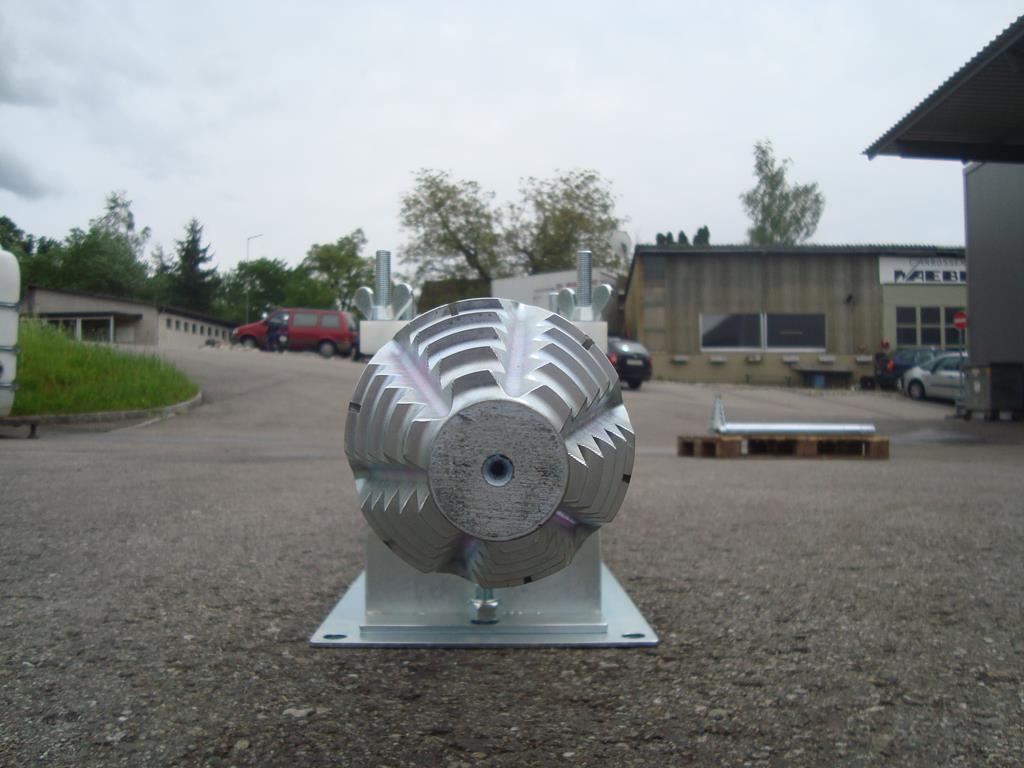

La tête combi (KOK)

    Les rainures longitudinales de la tête combi évacuent bien la terre sur les côtés et autorisent ainsi également l'utilisation en terrains difficiles. La tête KOK confirme ainsi sa nette supériorité par rapport à une tête étagée ordinaire.

    Les étages de concassage pulvérisent les obstacles dans le sol, peu importe qu'ils soient touchés de face ou latéralement. Le fonceur TERRA ne dévie pas. Cette forme de tête assure une précision élevée de la trajectoire.

    Le burin en forme d'étoile confère à la tête combi (KOK) ses exceptionnelles qualités de concassage et de fractionnement. Ceci permet de surmonter la résistance à la pointe et au frottement latéral. Le burin étoilé est efficace sur tous les obstacles.

La tête combi (KOK)
La tête combi (KOK)

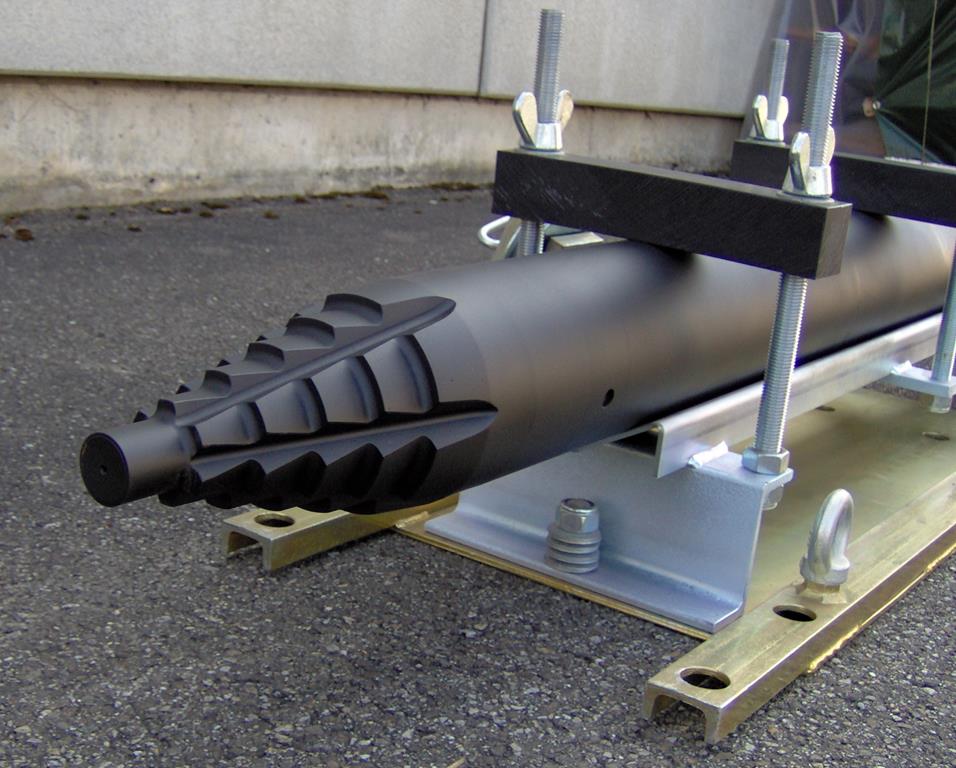

Construction simple

    40% de pièces en moins que sur des fusées comparables, avec une consommation d'air inférieure

Construction simple
Construction simple

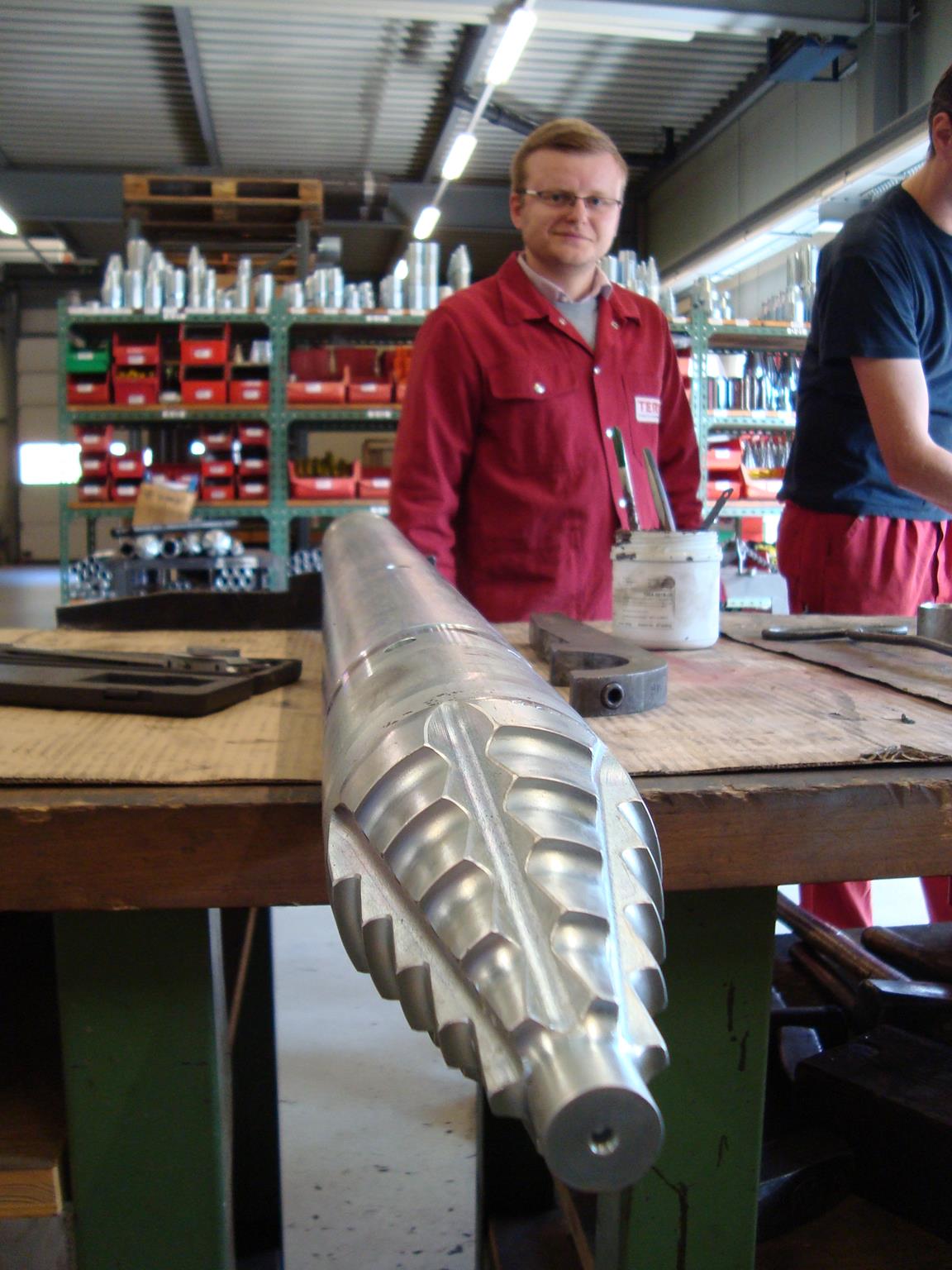

Les pistons extrêmement lourds

    Les têtes combi (KOK) uniques, et les pistons extrêmement lourds garantissent une vitesse d'avance et une précision élevées. L'écoulement aérodynamique de l'air à l'intérieur de la machine assure une faible consommation d'air et un recul minime. La frappe du piston se fait là où elle est la plus efficace: à l'intérieur de la tête et non pas à l'arrière. 3 ans de garantie sur le piston

Les pistons extrêmement lourds
Les pistons extrêmement lourds

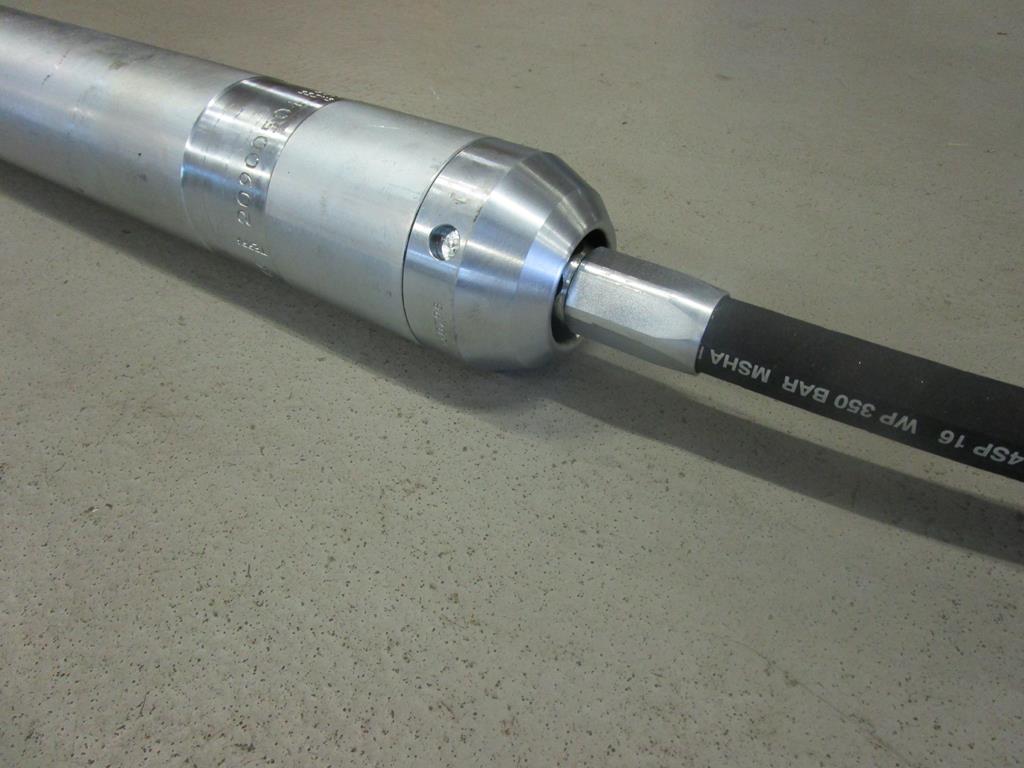

L'inversion rapide

    L'inversion rapide entre marche avant et arrière se fait par un simple quart de tour sur le flexible d'alimentation d'air. Une inversion intempestive pendant le fonctionnement est rendue impossible par la pression d'air (verrouillage pneumatique). L'inversion de marche des modèles les plus gros se fait par une commande à distance pneumatique.

L'inversion rapide
L'inversion rapide



Données techniques

TERRA-HAMMER Diamètre ø mm Longueur m Poids kg Cadence de frappe 1/min Consom. d'air m3/min Pression d'air bar Elargisseurs ø mm

T = Fonceur TERRA avec tête de forage soudée
TU = Fonceur TERRA universel avec tête-mère et adaptateurs interchangeables
TR = Marteau TERRA pour éclatement et pousse-tube
S = Fonceur TERRA Version S, avec inversion de marche rapide par ¼ de tour sur le flexible
F = Fonceur TERRA Version F, avec inversion de marche à distance
S/F = Fonceur TERRA, livrable en Version S ainsi qu'en Version F
K = Fonceur TERRA Version K, non collé, peur être démonté sur le chantier
SK = Fonceur TERRA Version S + Version K
KOK-LD = Fonceur TERRA avec adaptateur détectable KOK-LD


Sous réserves de modifications techniques sans préavis.
TU 045 R (mini)
45 mm
1.00 m
9 kg
475 /min
0.6 m3/min
6-7 bar
-
TU 055 R (mini)
55 mm
1.05 m
13 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 055 R (ortbar)
55 mm
1.25 m
16 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK
68 mm
1.31 m
28 kg
420 /min
1.3 m3/min
6-7 bar
85 mm
TU 068 SK (mini)
68 mm
0.98 m
20 kg
480 /min
1.1 m3/min
6-7 bar
-
TU 068 SK (ortbar)
68 mm
1.51 m
33 kg
420 /min
1.3 m3/min
6-7 bar
-
TU 080 SK
80 mm
1.41 m
39 kg
395 /min
1.8 m3/min
6-7 bar
bis 135 mm
TU 080 SK (mini)
80 mm
0.91 m
24 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 080 SK (ortbar)
80 mm
1.51 m
42 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 090 SK
90 mm
1.49 m
51 kg
395 /min
1.8 m3/min
6-7 bar
bis 170 mm
TU 090 SK (mini)
90 mm
0.91 m
38 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (ortbar)
90 mm
1.44 m
53 kg
395 /min
1.8 m3/min
6-7 bar
-
T 105 S/F
105 mm
1.40 m
60 kg
360 /min
2.4 m3/min
6-7 bar
bis 200 mm
T 105 S (mini)
105 mm
1.08 m
44 kg
540 /min
2.4 m3/min
6-7 bar
-
TU 105 S/F
105 mm
1.40 m
65 kg
360 /min
2.4 m3/min
6-7 bar
bis 200 mm
TU 105 S/F (ortbar)
105 mm
1.50 m
71 kg
360 /min
2.4 m3/min
6-7 bar
-
T 135 Twin
135 mm
1.70 m
120 kg
350 /min
2.4 m3/min
6-7 bar
bis 275 mm
T 135 Twin (mini)
135 mm
1.15 m
80 kg
520 /min
2.8 m3/min
6-7 bar
-
TU 135 Twin
135 mm
1.70 m
125 kg
350 /min
2.4 m3/min
6-7 bar
bis 275 mm
TU 135 Twin (ortbar)
135 mm
1.80 m
138 kg
350 /min
2.4 m3/min
6-7 bar
-
T 155 F
155 mm
1.84 m
170 kg
285 /min
3.8 m3/min
6-7 bar
bis 245 mm
TU 155 F
155 mm
1.85 m
172 kg
285 /min
3.8 m3/min
6-7 bar
bis 245 mm
TU 155 F (ortbar)
155 mm
1.94 m
182 kg
285 /min
3.8 m3/min
6-7 bar
-
T 190 F
190 mm
1.89 m
258 kg
275 /min
5.0 m3/min
6-7 bar
bis 300 mm
TU 190 F
190 mm
1.90 m
260 kg
275 /min
5.0 m3/min
6-7 bar
bis 300 mm
TU 190 F (ortbar)
190 mm
1.97 m
284 kg
275 /min
5.0 m3/min
6-7 bar
-
T 210 F
210 mm
1.90 m
317 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F
210 mm
191 m
319 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F (ortbar)
210 mm
1.98 m
343 kg
275 /min
5.0 m3/min
6-7 bar
-
TR 200mini
200 mm
0.90 m
112 kg
550 /min
4.0 m3/min
6-7 bar
-
TR 220
220 mm
1.60 m
315 kg
320 /min
7.0 m3/min
6-7 bar
-
TR 360
360 mm
1.75 m
663 kg
280 /min
12 m3/min
6-7 bar
-
TR 565
565 mm
2.30 m
2'535 kg
195 /min
34 m3/min
6-7 bar
-

Vos avantages

Tête Combi Head:

Les fusées TERRA-HAMMER avancent rapidement et avec précision.

Design Tête Creuse Unique:

Plus court que les concurrents grâce au design tête creuse

L'inversion de marche (Version S):

Par un simple ¼ tour sur le flexible d’alimentation d’air

Inversion à distance

Inversion de marche pneumatique commandée à distance

3 ans de garantie:

3 ans de garantie sur les pistons TERRA

Pousse-Tube:

Chaque fusée TERRA-HAMMER peut être utilisée en Pousse-Tube

Avantage: élargisseurs = 2ème fusée plus grosse à prix mini
