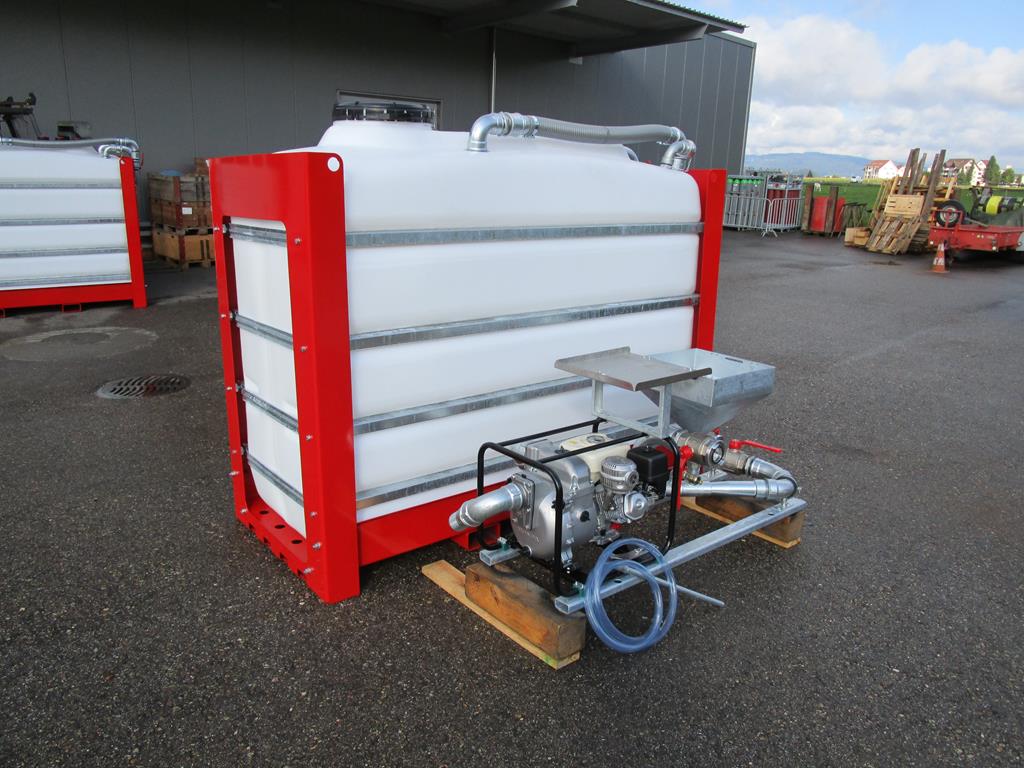

Station de mélange MS 1200

4000 - 8000 l

Performances supérieures et temps de production plus rapides

    Avec notre innovant système de mélange des fluides MS 1200 TERRA a établi les normes d’efficacité dans l’industrie du forage horizontal dirigé. Il a été conçu pour offrir les performances et l’efficacité les plus élevées à faible coût. Alimenté par une pompe de mélange HONDA éprouvée, il offre jusqu’à 1’200 ltr/min de fluide de forage. Le MS 1200 prend en charge le mélange des fluides de forage des foreuses horizontales dirigées de toutes tailles.

Performances supérieures et temps de production plus rapides
Performances supérieures et temps de production plus rapides

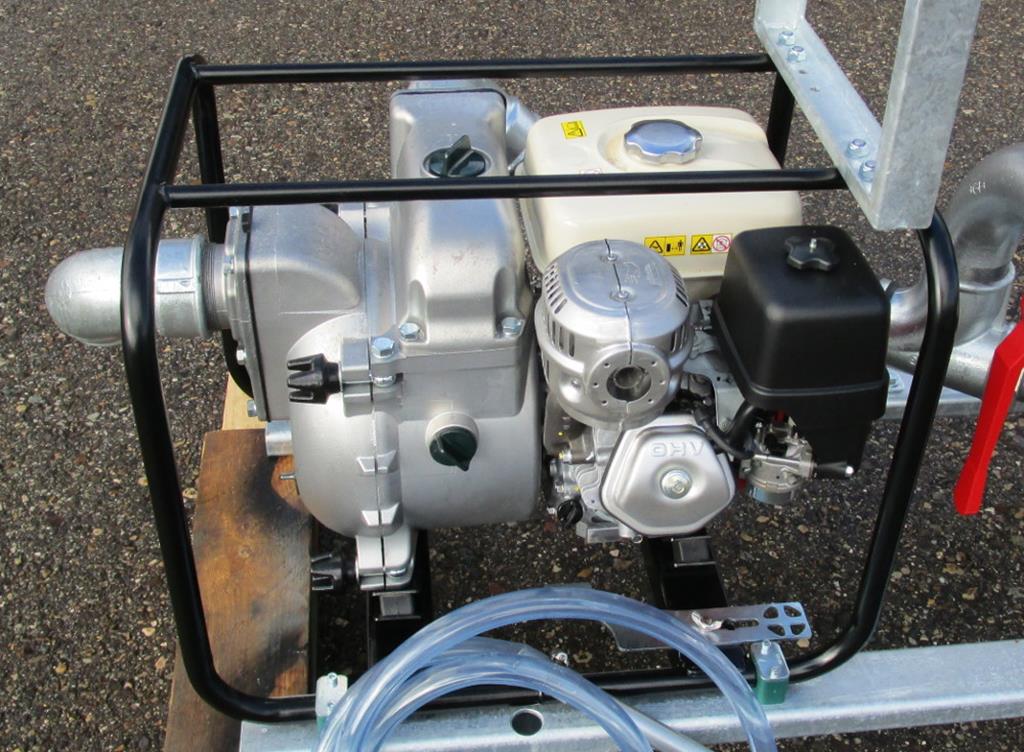

Pompe de mélange et d'alimentation

    Le MS 1200 possède une pompe de mélange et une d’alimentation. En sortie se trouve un raccord Storz KA 66 mm pour un tuyau de pompier. Le système de mélange et la TERRA-JET peuvent être placés jusqu’à 60 m l’un de l’autre.

Pompe de mélange et d'alimentation
Pompe de mélange et d'alimentation

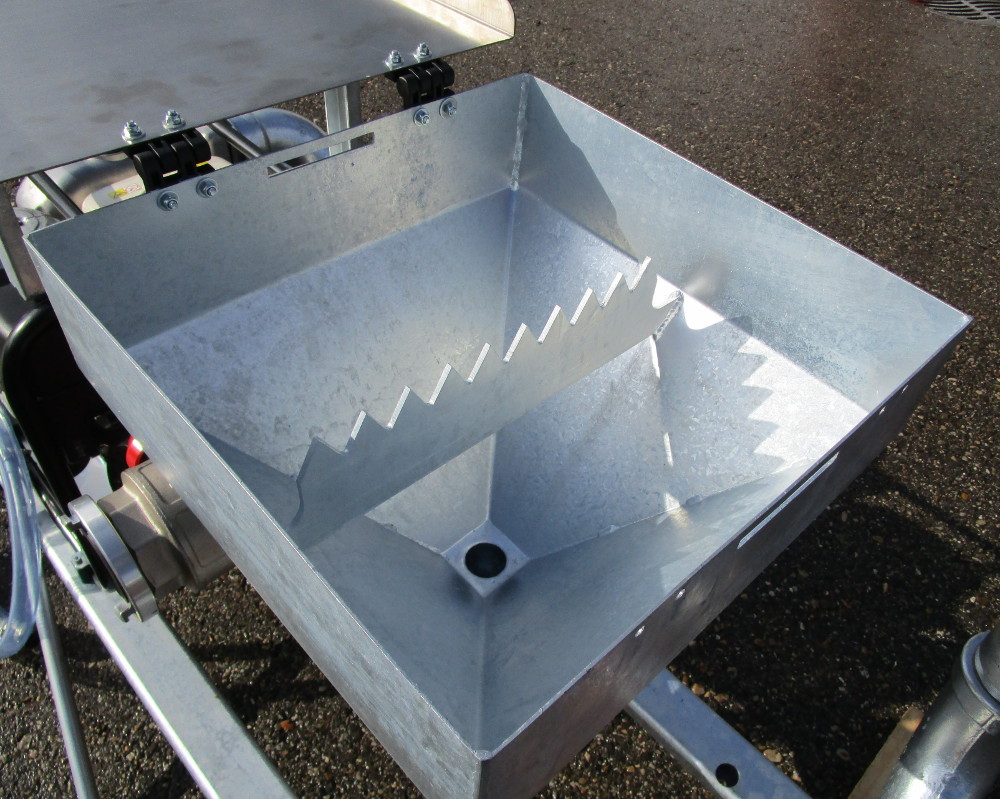

Entonnoir avec aspiration (Venturi system)

    Le large entonnoir avec sa scie pour sac à Bentonite, rend la vie du forage plus facile. Un sac de 25 kg de Bentonite se place dans l’entonnoir. Grâce au système Venturi, une dépression se créé. Cette dépression aspire la Bentonite dans le système de mélange des fluides. Le MS 1200 fournit un mélange fiable.

Entonnoir avec aspiration (Venturi system)
Entonnoir avec aspiration (Venturi system)

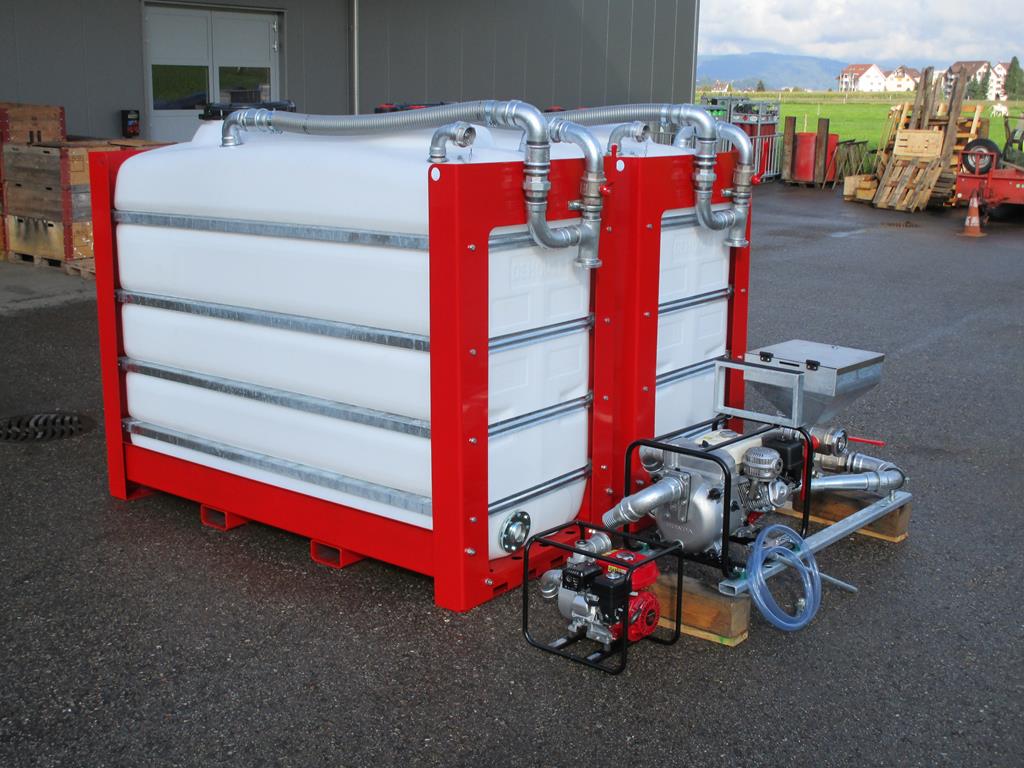

Cuves 4'000 ou 2x 4'000 litres avec brassage en fond

    Le MS 1200 est équipé de 2 cuves de 4’000 litres pour une capacité de fluide de forage maximum. Les cuves intègrent un système spécial de brassage en fond. Il prévient de la décantation, la Bentonite ne se dépose pas dans le fond. La cuve s’alimente par le haut et peut être ouverte avec une vanne, simple et efficace.

Cuves 4'000 ou 2x 4'000 litres avec brassage en fond
Cuves 4'000 ou 2x 4'000 litres avec brassage en fond

Injecteur haute vitesse

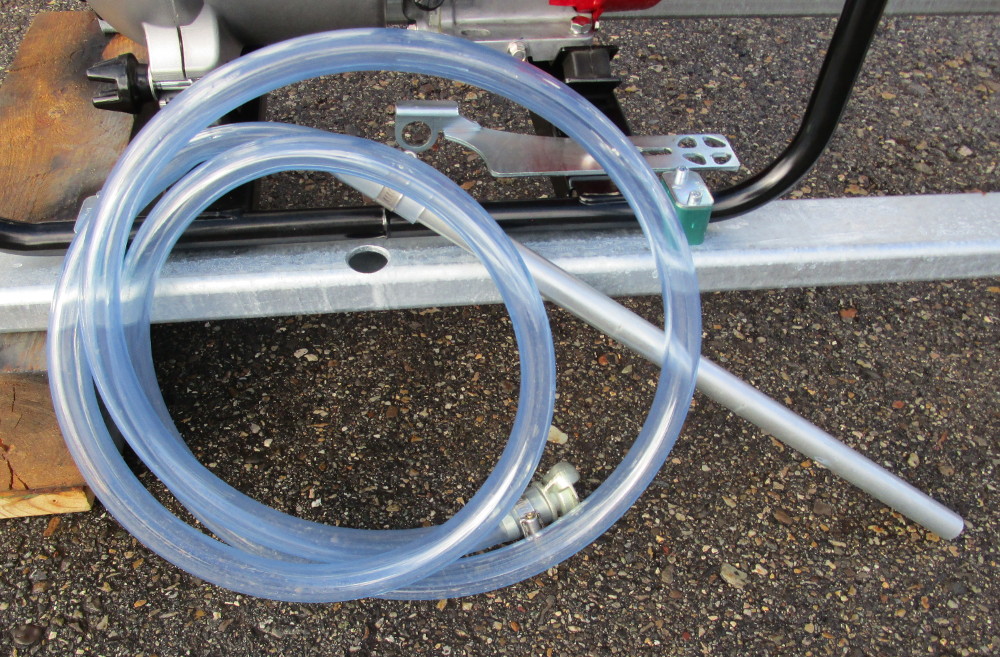

    L’injecteur à haute vitesse est équipé d’un gros entonnoir pour 25 kg de Bentonite. À côté de lui se trouve un tuyau de nettoyage monté sur une vanne. Il permet de le déboucher si nécessaire.

Injecteur haute vitesse
Injecteur haute vitesse



Spécifications Techniques

Spécifications Techniques



Sous réserves de modifications techniques sans préavis.
Puissance, pompe d'alimentation
8.5 PS (6.3 kW)
Puissance d'entraînement (à TERRA-JET)
5.3 PS (4.0 kW)
Fuel
Benzin
Débit pour mélanger
1200 l/min
700 l/min
Distance à la TERRA-JET
60 m
Pression d'injection
25 m (2.5 bar)
Temps typical pour mélanger 1'000 ltr d'eau
5 min
Entonnoir, capacité
25 kg
Cuve
4000 / 8000 l
Dimensions avec cuve L x l x h
2460 x 1900 x 2050 mm
Dimensions avec deux cuves L x l x h
2460 x 3000 x 2050 mm
Poids avec cuve (vide)
720 kg
Poids avec deux cuves (vides)
1240 kg

Vos avantages

Service convivial:

La conception permet un entretien simple

Tout embarqué :

Y compris la station de mélange et d’injection

Opération simple:

Utilisation par un seul homme
