Station de mélange MS 700

2000 - 4000 l

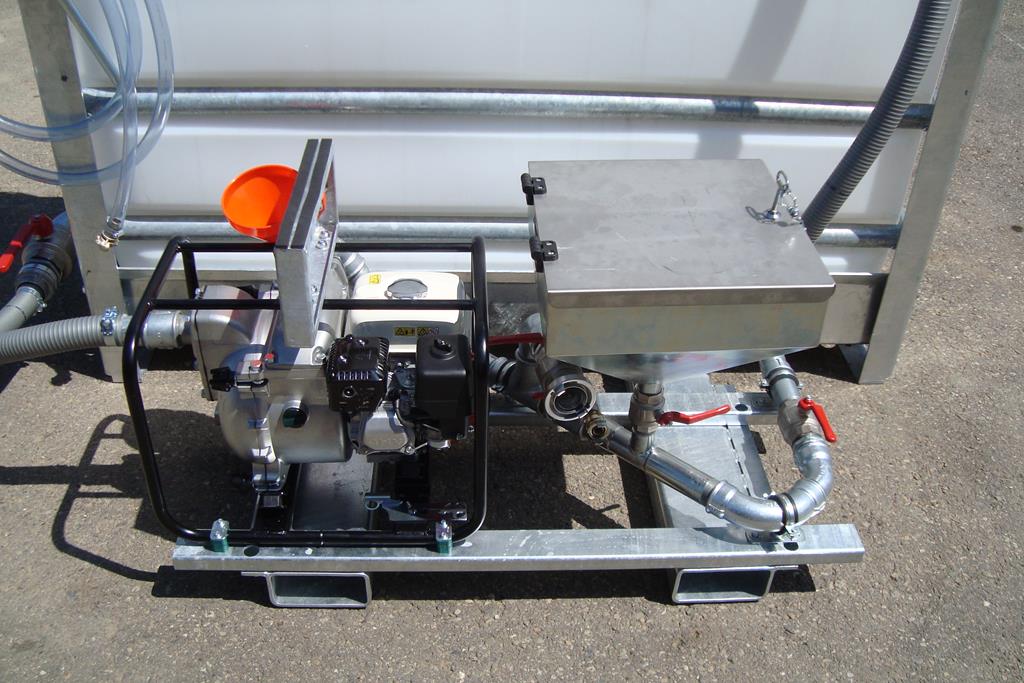

Rendement et performance

    Le MS 700 fluid mixing system a été conçu pour offrir les performances et l’efficacité les plus élevées à faible coût. Alimenté par une pompe de mélange HONDA éprouvée, il offre jusqu’à 700 ltr/min de fluide de forage. Le MS 700 prend en charge le mélange des fluides de forage des foreuses horizontales dirigées de toutes tailles.

Rendement et performance
Rendement et performance

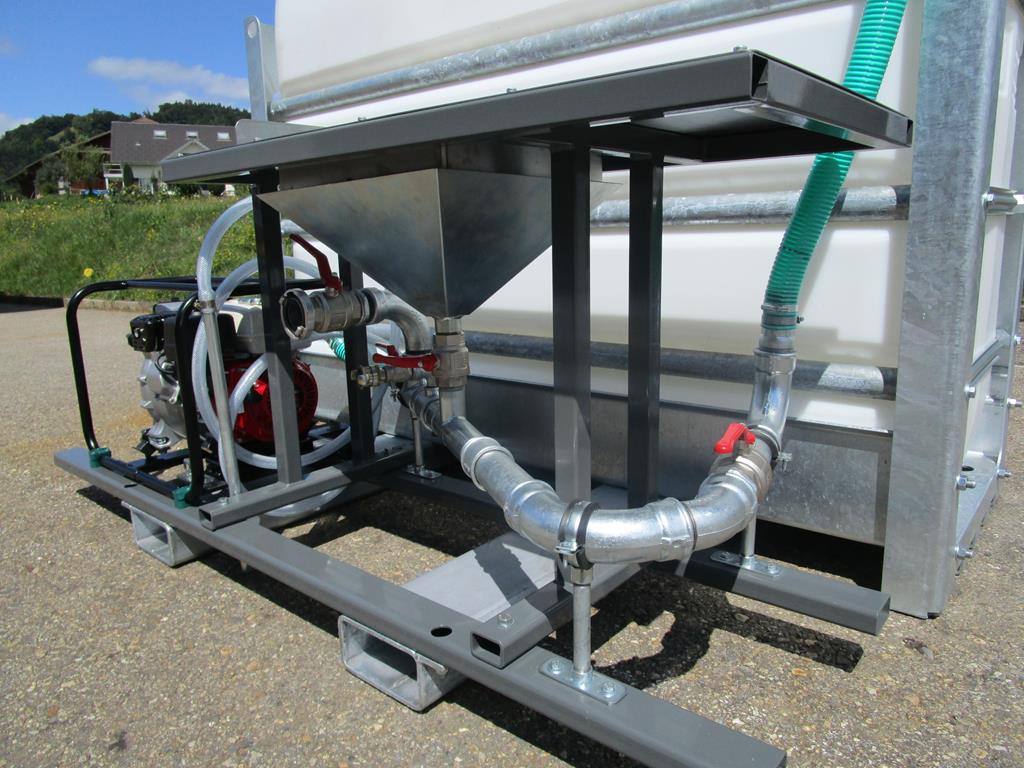

Injecteur haute vitesse

    L’injecteur à haute vitesse est équipé d’un gros entonnoir pour 25 kg de Bentonite. À côté de lui se trouve un tuyau de nettoyage monté sur une vanne. Il permet de le déboucher si nécessaire.

Injecteur haute vitesse
Injecteur haute vitesse

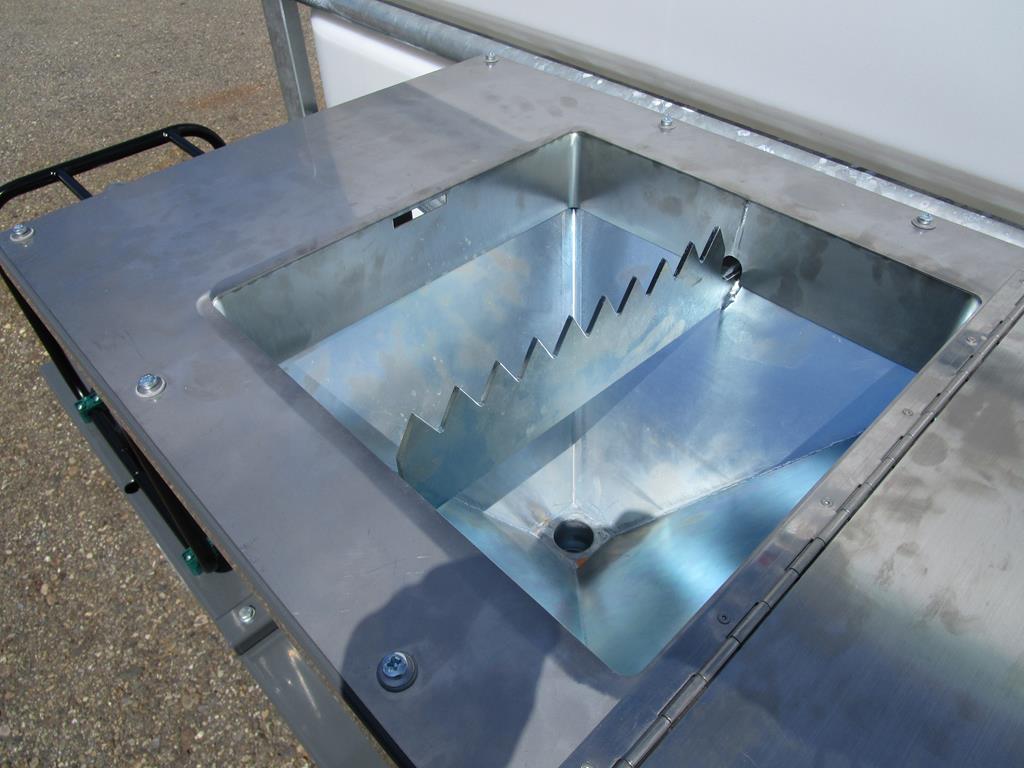

Entonnoir avec aspiration (Venturi system)

    Le large entonnoir avec sa scie pour sac à Bentonite, rend la vie du forage plus facile. Un sac de 25 kg de Bentonite se place dans l’entonnoir. Grâce au système Venturi, une dépression se créé. Cette dépression aspire la Bentonite dans le système de mélange des fluides. Le MS 700 fournit un mélange fiable.

Entonnoir avec aspiration (Venturi system)
Entonnoir avec aspiration (Venturi system)

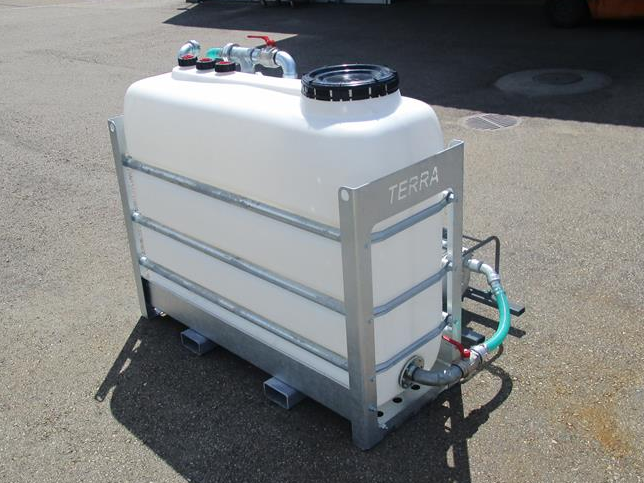

Cuves 2'000 ou 2x 2'000 litres avec brassage en fond

    Le MS 700 est équipé en standard d’une cuve de 2’000 litres. TERRA propose une seconde cuve si besoin d’une plus grande capacité de de fluide de forage. Les cuves intègrent un système spécial de brassage en fond. Il prévient de la décantation, la Bentonite ne se dépose pas dans le fond. La cuve s’alimente par le haut et peut être ouverte avec une vanne, simple et efficace.

Cuves 2'000 ou 2x 2'000 litres avec brassage en fond
Cuves 2'000 ou 2x 2'000 litres avec brassage en fond

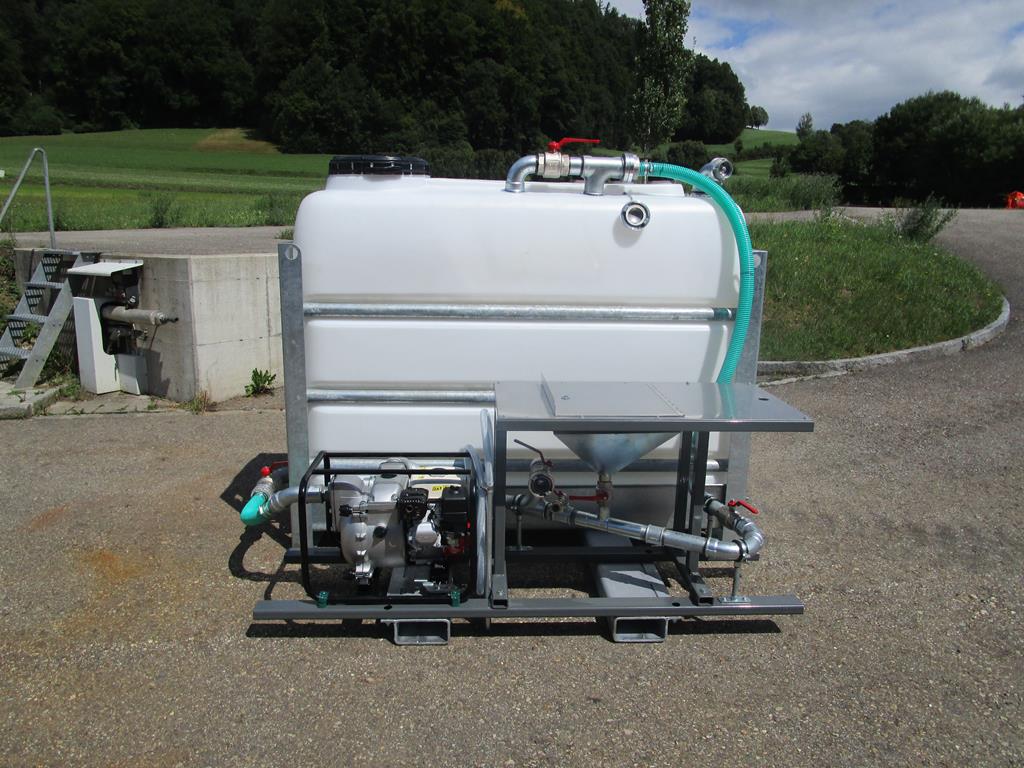

Design compact

    Le MS 700 est très compact. Il s’installe facilement dans un camion en occupant peu de place. La station de mélange avec la cuve peut être manutentionnée avec des pales ou une grue grâce aux quatre anneaux de levage. La cuve doit être vide pour être soulevée.

Design compact
Design compact



Spécifications Techniques

Spécifications Techniques



Sous réserves de modifications techniques sans préavis.
Puissance, pompe d'alimentation
5 PS (4 kW)
Fuel
Benzin
Débit pour mélanger
700 l/min
Pression d'injection
26 m (2.6 bar)
25 m (2.5 bar)
Temps typical pour mélanger 1'000 ltr d'eau
5 min
Distance à la TERRA-JET
60 m
Entonnoir, capacité
25 kg
Cuve
2000 / 4000 l
Dimensions avec cuve L x l x h
2300 x 1400 x 1950 mm
Dimensions avec deux cuves L x l x h
2300 x 2200 x 1950 mm
Poids avec cuve (vide)
780 kg
Poids avec deux cuves (vides)
1430 kg

Vos avantages

Service convivial:

La conception permet un entretien simple

Tout embarqué :

Y compris la station de mélange et d’injection

Opération simple:

Utilisation par un seul homme
