Le forage roche swiss made

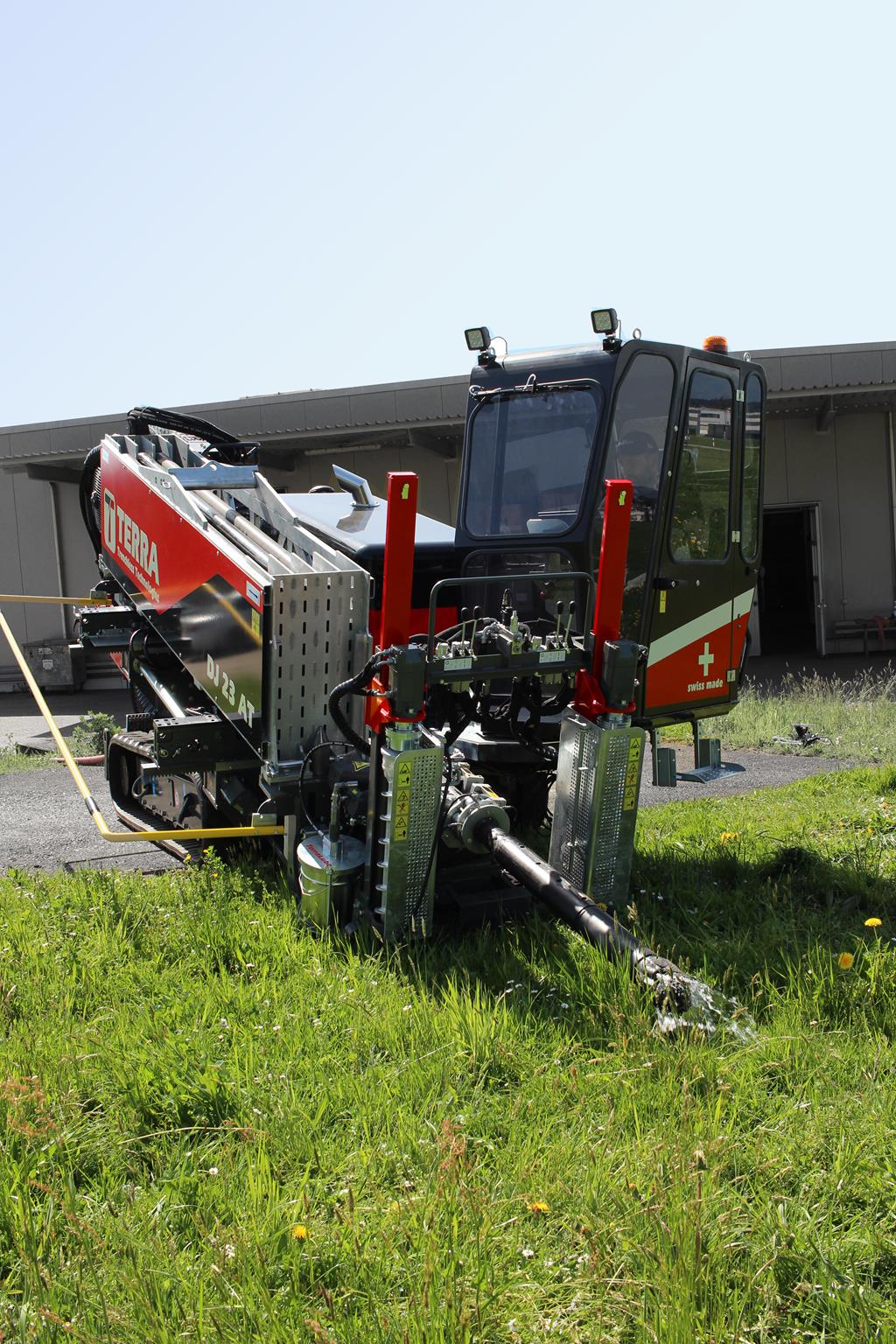

Avec la TERRA-JET DJ 23 AT les ingénieurs Suisse ont développé une foreuse All Terrain compacte mais puissante, pour des forages jusqu’à 150 m. Alimentée par un puissant moteur diesel DEUTZ de 101 CV (Euro Stage 5) la DJ 23 AT offre jusqu’à 11 tonnes de force de poussée et de traction. La DJ 23 AT embarque 36x double tige avec une longueur totale de 103 m. Si un forage plus long est nécessaire, des tiges peuvent être automatiquement rechargées individuellement via le système de rechargement. Le rayon de courbure est de 44 m pour permettre à la foreuse de négocier des courbes serrées.

Très compacte

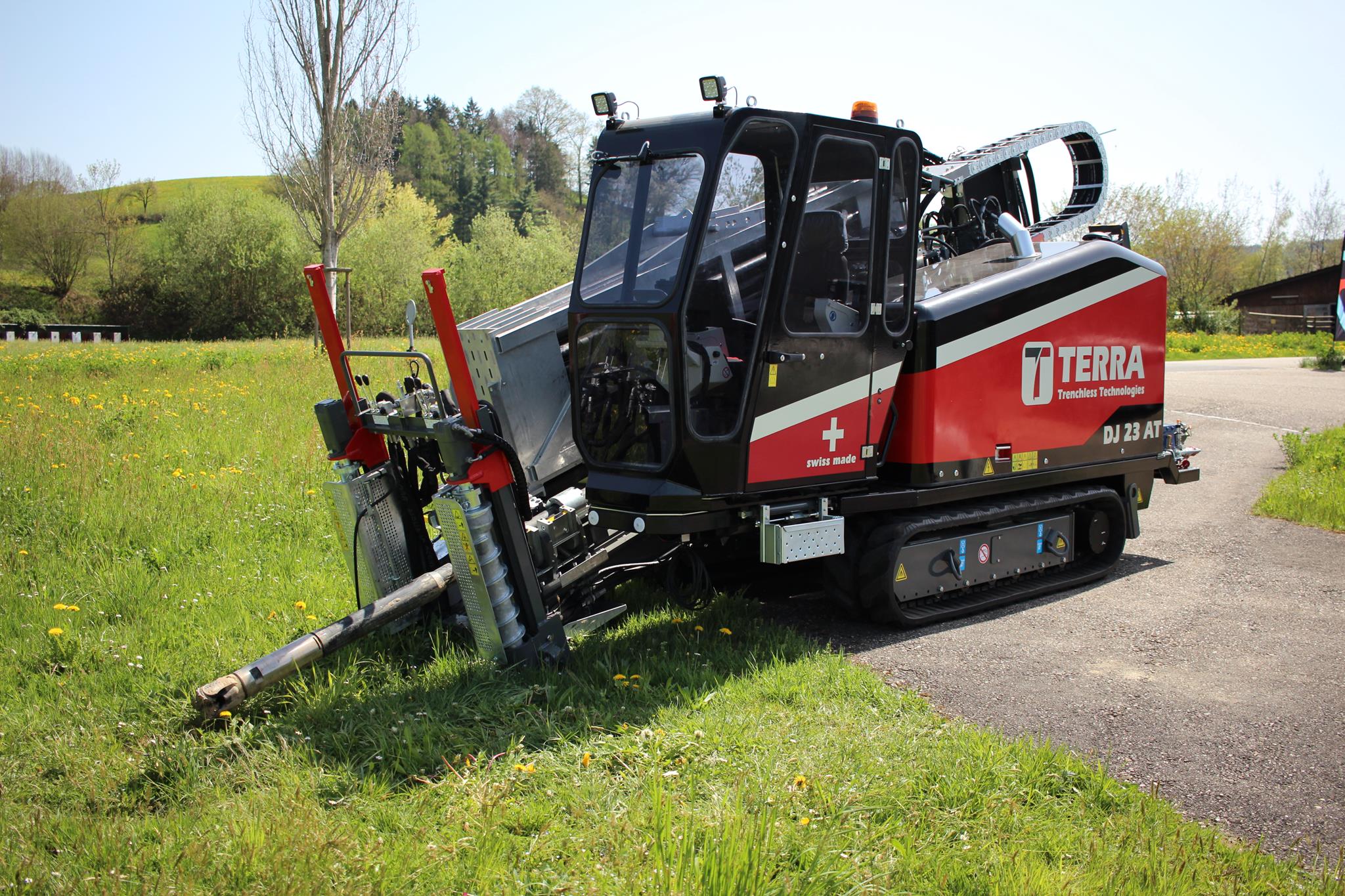

Avec sa conception compacte et sa mobilité accrue la DJ 23 AT peut traverser des passages de 1.80 m de largeur. Le châssis avec chenilles caoutchouc ménage les surfaces.

Cabine confortable et orientable

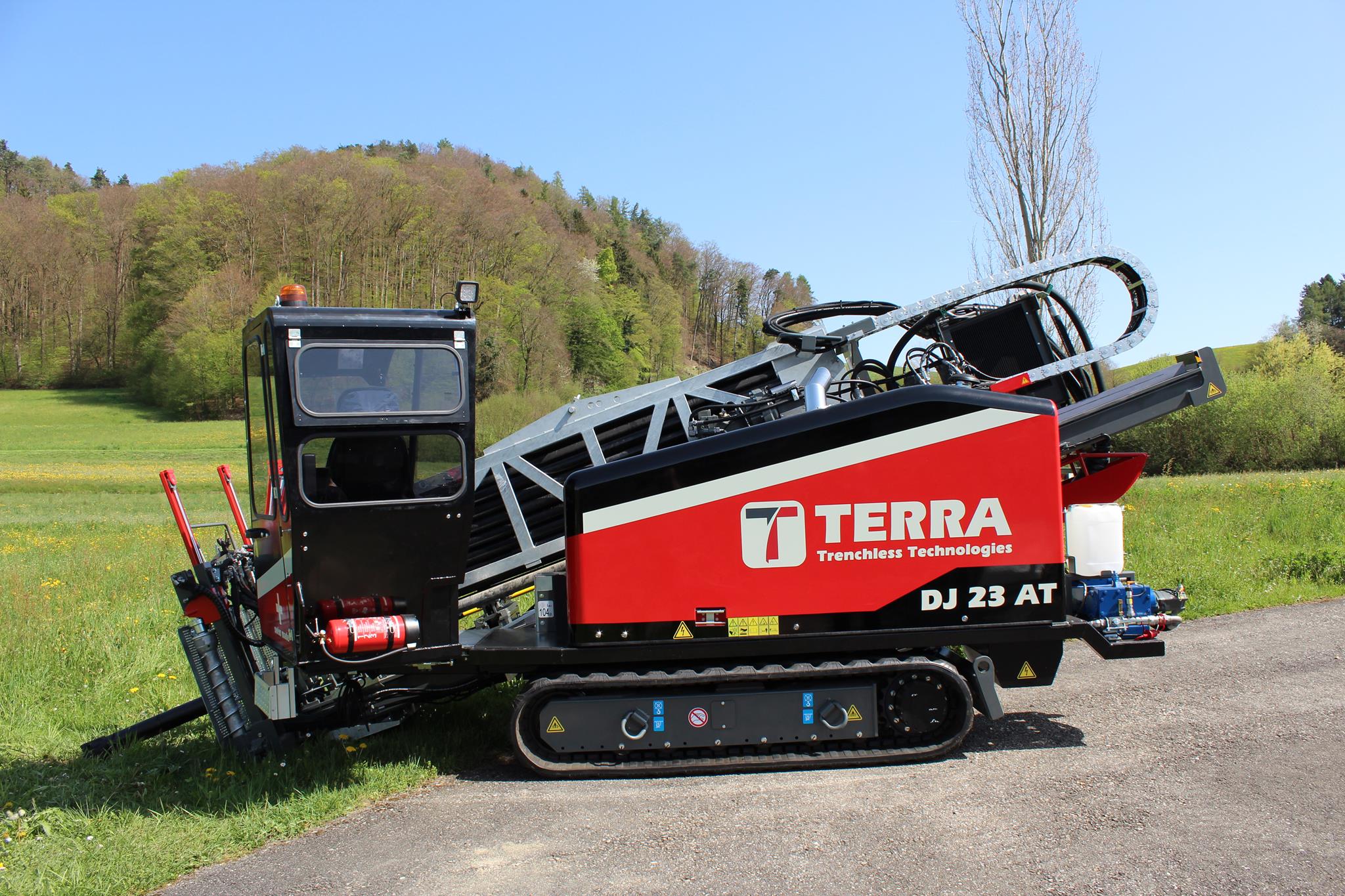

La DJ 23 AT inclut une cabine orientable hydrauliquement. Elle s’oriente de 0° à 60°, même si l’opérateur est assis à l’intérieur. Le foreur peut choisir sa position de forage préféré.

Doubles tiges avec arbre d'entraînement interne

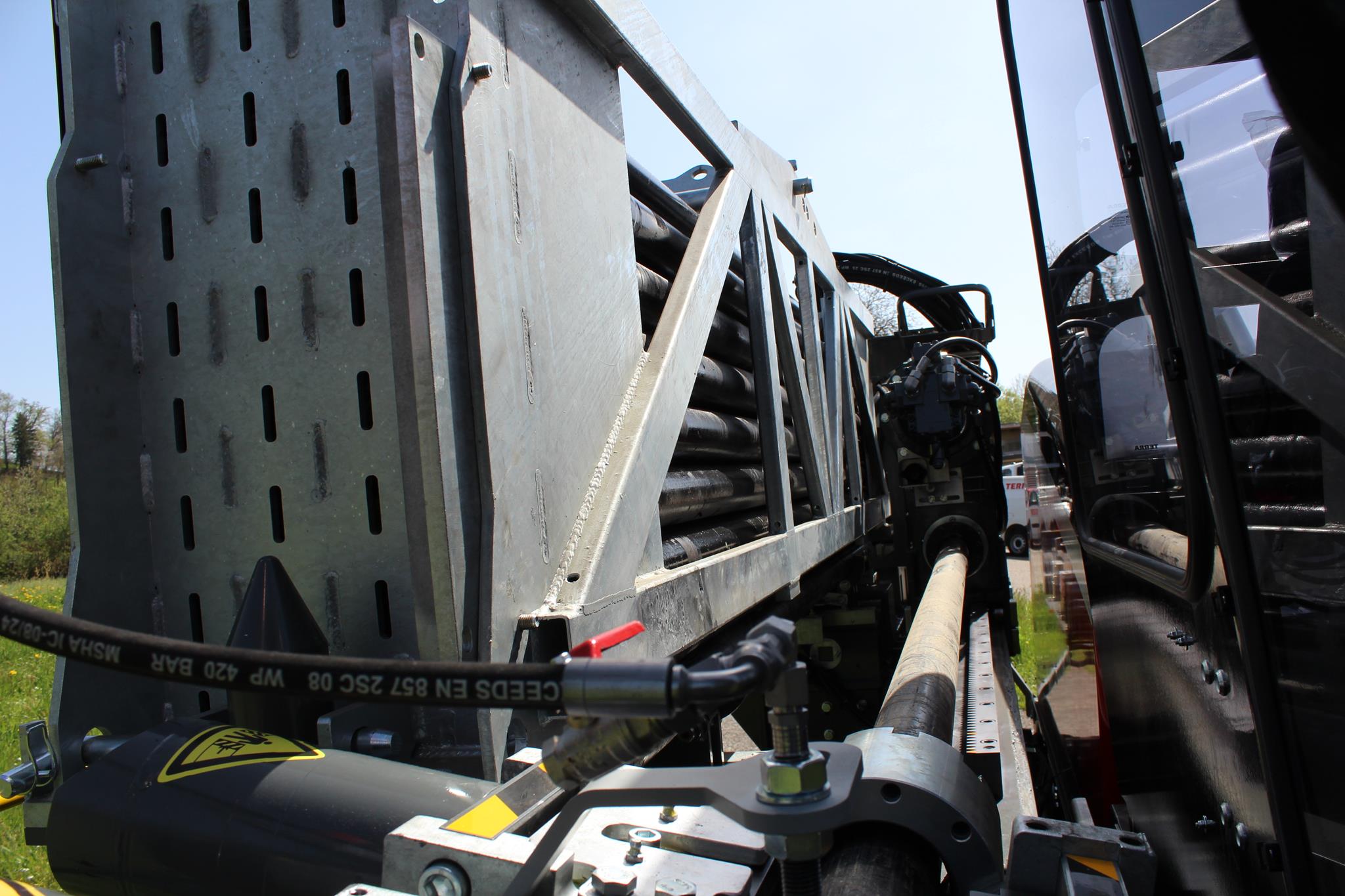

Les doubles tiges DJ 23 AT sont constituées d'une tige extérieure et d’un arbre de transmission interne, centré et raccordé via une douille à 6 pans creux. Un tricône doit être installé à l'avant de l’arbre interne pour le tir pilote. Il tourne à une vitesse maximale de 330 rpm pour la meilleure productivité. L’arbre d’entraînement génère un couple atteignant 1.100 Nm. Avec cette haute vitesse de rotation, cela permet de forer facilement même dans les sols difficiles. Après le tir pilote, le tricône est démonté et l’aléseur roche est monté sur la tige extérieure. Elle atteint une vitesse de rotation allant jusqu'à 220 rpm. Le chariot d'entraînement permet un couple maximal de 4.000 Nm pour une haute productivité.

Systèmes d'assistance au forage intelligents

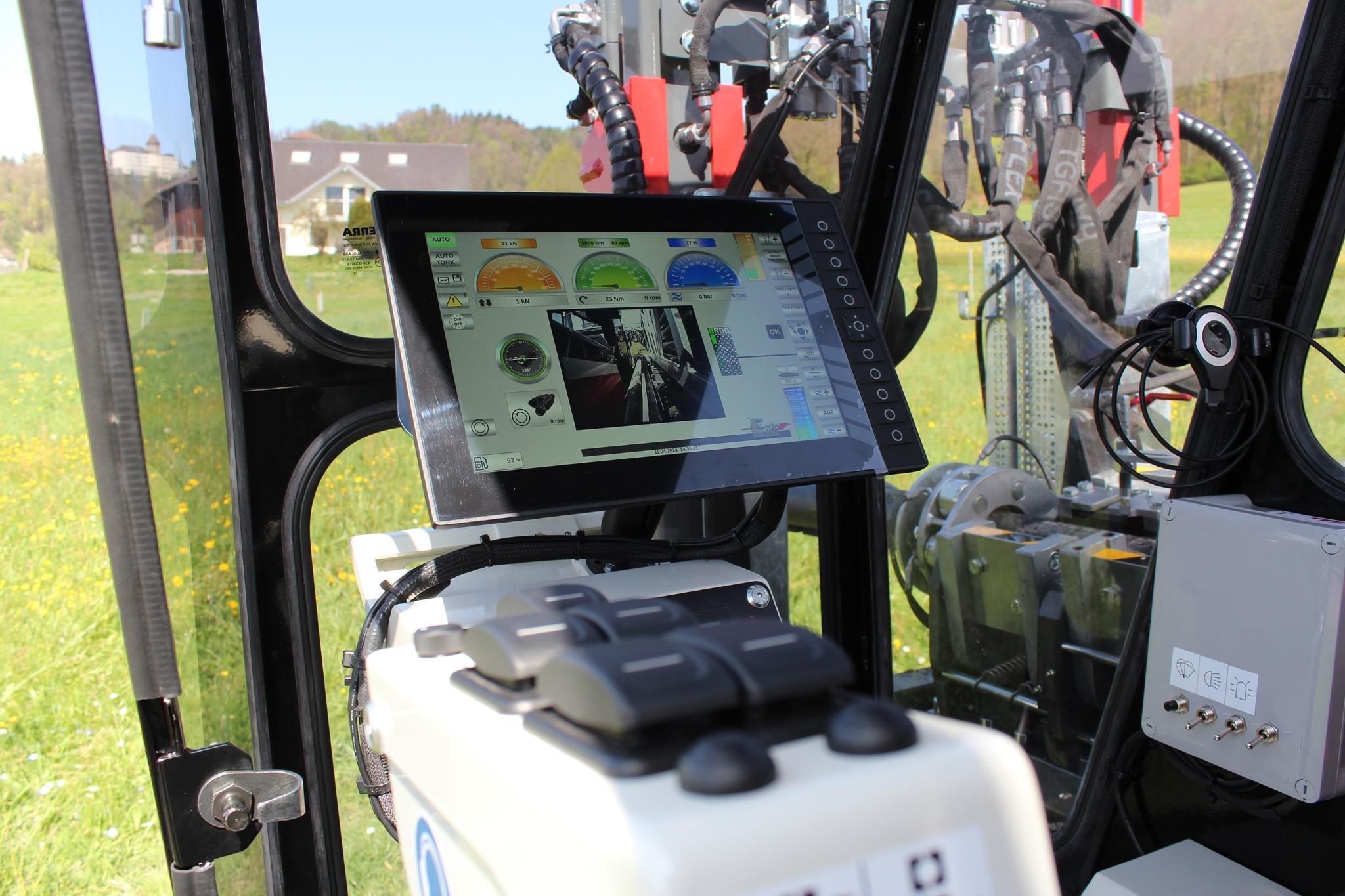

La DJ 23 AT offre tous les avantages de la famille TERRA-JET. Les systèmes intelligents d'assistance au forage tels que le Thrust Control, le Carve Mode ou le Cruise Control facilitent considérablement le forage pour l'opérateur. Le système ADBSe combiné avec l’Autotork managent les vitesses de traction et de rotation toutes les millisecondes. Le chariot de rotation est équipé d'un moteur à cylindrée variable avec lequel le couple et la vitesse de rotation sont régulés. L'opérateur peut également passer en mode manuel sur l'ordinateur de bord et choisir entre 11 vitesses.

Outils de forage roche, une question de confiance

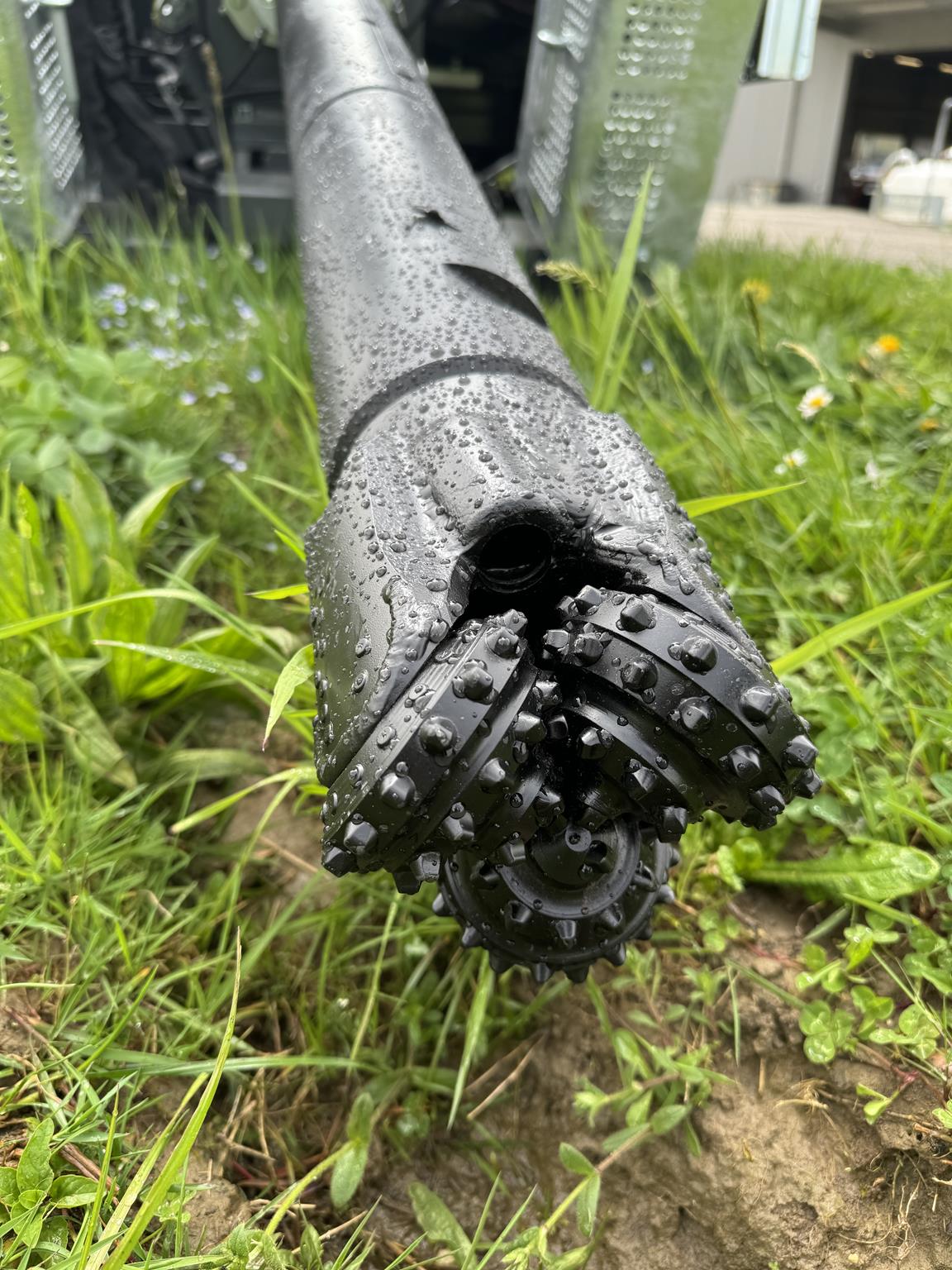

TERRA propose divers outils de forage de roche. Pour le tir pilote, la tige interne est connectée au porte-sonde Rockmaster qui peut être équipé d'un tricône ou d'un trilame PDC, selon le sous-sol. Des aléseurs spéciaux ou des aléseurs roche (hole opener) sont utilisés pour l’alésage. Cela permet un travail efficace.

Volume des fluides de forage important (FMC)

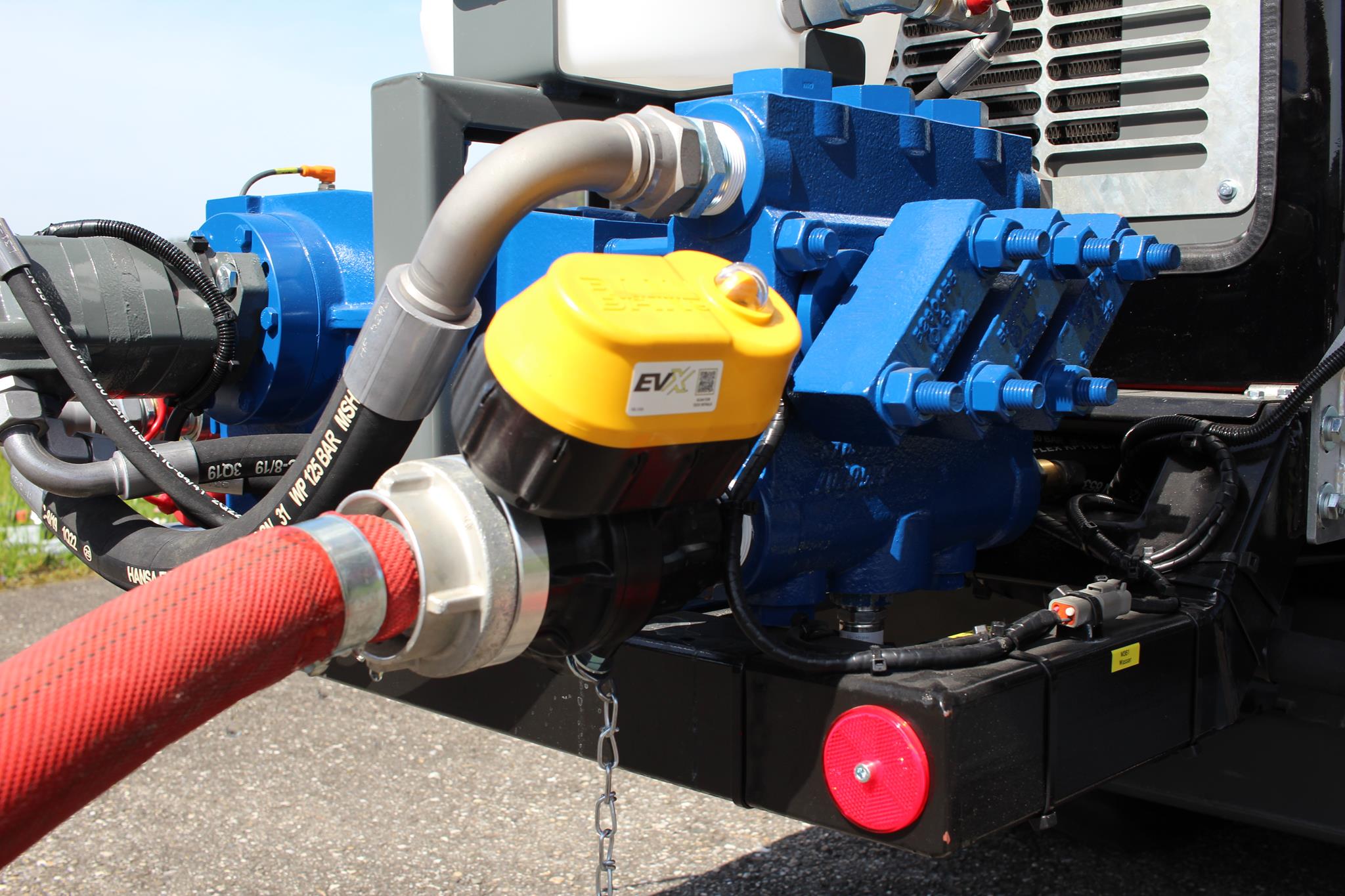

Avec un volume de boue accru de 185 l/min, les entrepreneurs peuvent faire face à diverses conditions de terrain difficiles. Avec le mode boost, le foreur remet en pression le train de tiges en quelques millisecondes.

Rampe de forage oscillante

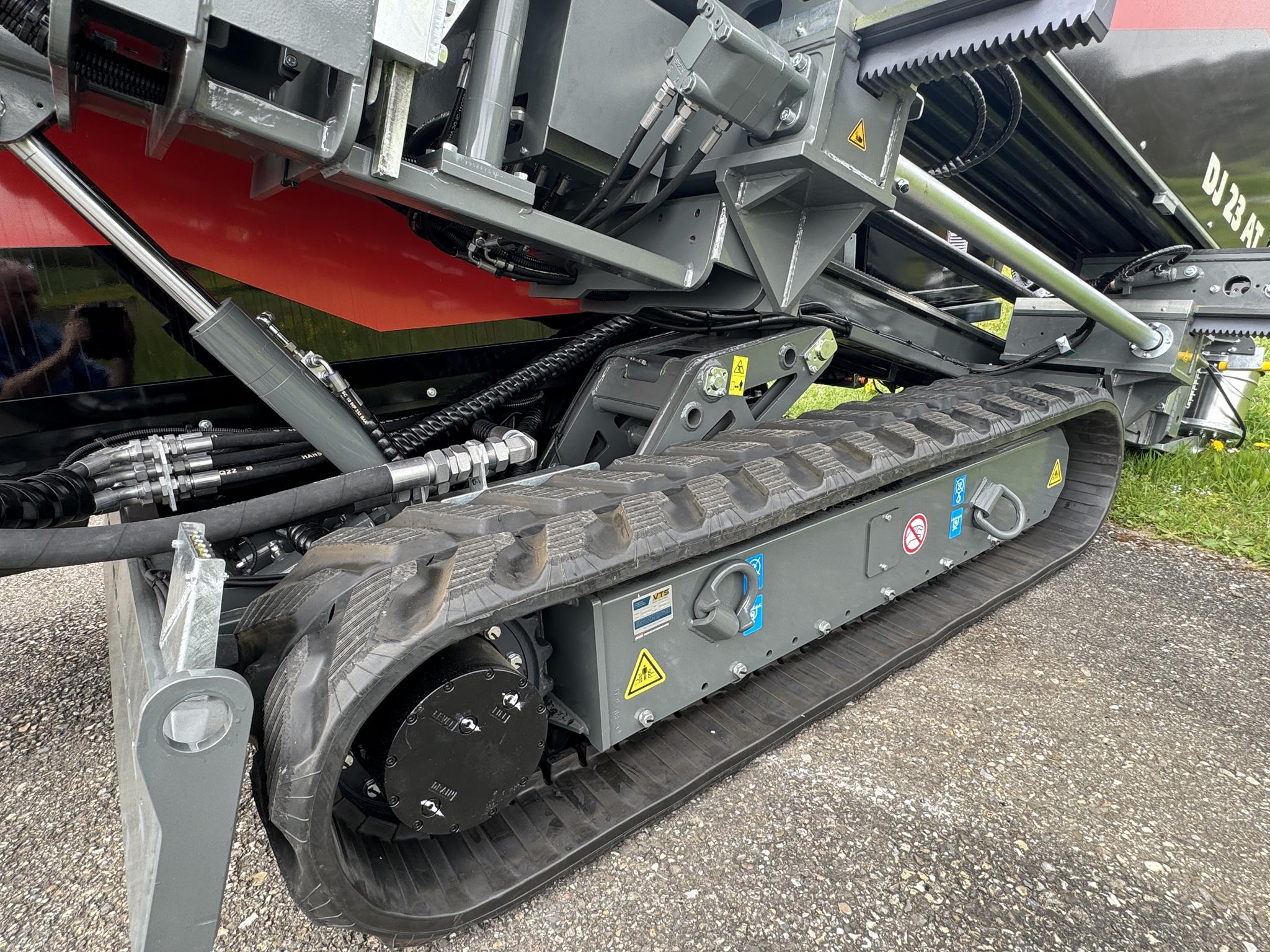

TERRA a développé une rampe de forage oscillante pour les TERRA-JET. Il y a deux points de rotation avec deux vérins hydrauliques distincts. Avec ce système unique, la rampe de forage peut s’incliner de 20 % jusqu’à 40 % (11° - 22°). Les chenilles caoutchouc restent plaquées au sol jusqu’à 36 % pour une bonne stabilité.
