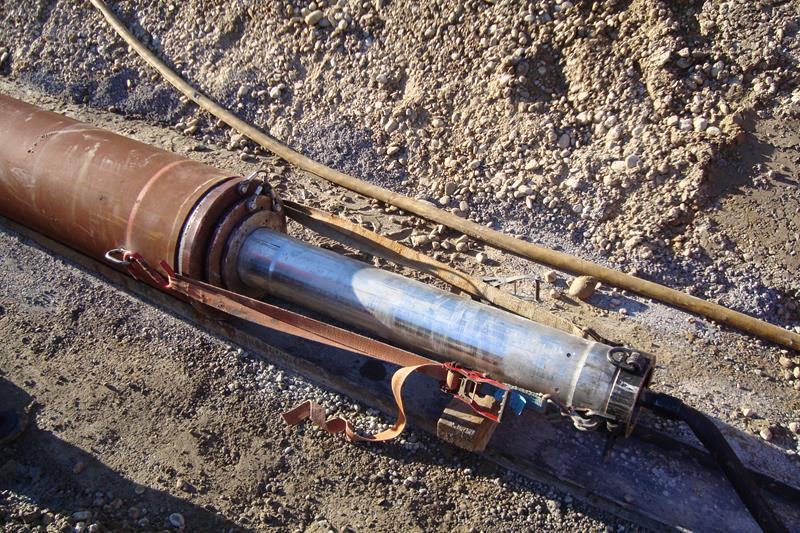

TERRA-HAMMER TR 220

Pousse des tubes acier jusqu'à ø 600 mm

Allgemeine Infos

    Le TR 220 n’a besoin que de 7 m3/min ce qui en fait l’un des plus efficaces de sa catégorie. Il demande 40 % de consommation d’air en moins par rapport à la concurrence. Les ingénieurs Suisses de TERRA ont créé une machine compacte avec une haute force d’impact du piston.


  1. Diamètre: ø 100 – 600 mm
  2. Force de frappe: 370 to
  3. Consommation d'air: 7 m3/min
  4. Longueur: 1.60 m

Allgemeine Infos
Allgemeine Infos



Caractéristiques

Caractéristiques

T = Fonceur TERRA avec tête de forage soudée
TU = Fonceur TERRA universel avec tête-mère et adaptateurs interchangeables
TR = Marteau TERRA pour éclatement et pousse-tube
S = Fonceur TERRA Version S, avec inversion de marche rapide par ¼ de tour sur le flexible
F = Fonceur TERRA Version F, avec inversion de marche à distance
S/F = Fonceur TERRA, livrable en Version S ainsi qu'en Version F
K = Fonceur TERRA Version K, non collé, peur être démonté sur le chantier
SK = Fonceur TERRA Version S + Version K
KOK-LD = Fonceur TERRA avec adaptateur détectable KOK-LD


Sous réserves de modifications techniques sans préavis.
Diamètre
220 mm
Tube acier
100 - 600 mm
Longueur
1.6 m
Poids
315 kg
Force d'impact
370 to
Fréquence
320 /min
Cons. air
7 m3/min
Pression
6 -7 bar

Vos avantages

Piston lourde:

Le piston représente jusqu’à 60 % de la masse totale

Design Tête Creuse Unique :

Plus court que les concurrents grâce au design tête creuse

Flux d’Air intelligent :

Jusqu’à 40 % de consommation d’air en moins

Service convivial:

La conception permet un entretien simple

3 ans de garantie:

3 ans de garantie sur les pistons TERRA



  Demandez l'offre

  Webshop:   www.boreshop.com
