Battage de Tubes Acier avec les Géants d'Acier de TERRA

Les Marteaux Pousse-Tube TERRA sont ceux des plus rapides et puissants que vous pouvez trouver sur le marché mondial. Avec d’énormes forces d’impacts et une faible consommati on d’air, les ingénieurs Suisses ont prouvé leur talent dans l’art de l’ingénierie. Grâce à la conception de la tête creuse, l’intérieur du Marteau Pousse-Tube est optimisé pour atteindre une force d’impact maximale. Un véritable chef-d’oeuvre de l’ingénierie Suisse.

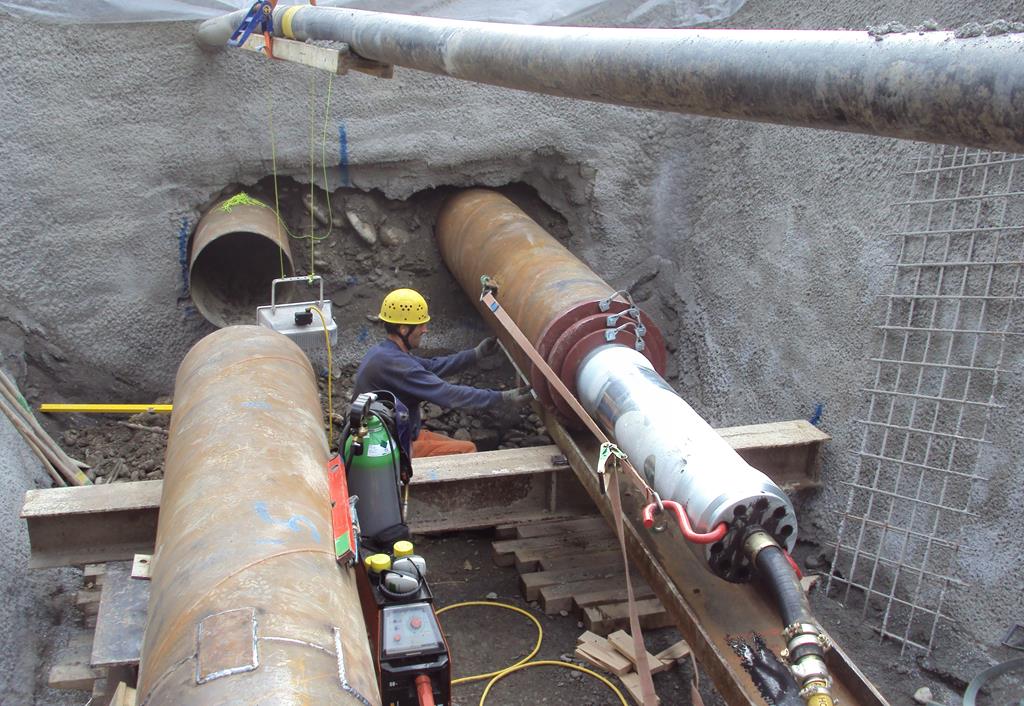

Piston lourd - 3 ans de garantie

L’imposant piston (marteau) produit une force d’impact et une énergie de battage exceptionnelles. Le piston pèse jusqu’à 60 % de la masse totale de la machine. Même nos plus gros pistons de 1,5 tonne sont taillés d’une seule pièce dans la masse. Il n’y a donc pas de jonction sensible entre deux parties. TERRA offre 3 ans de garantie sur tous ses pistons.

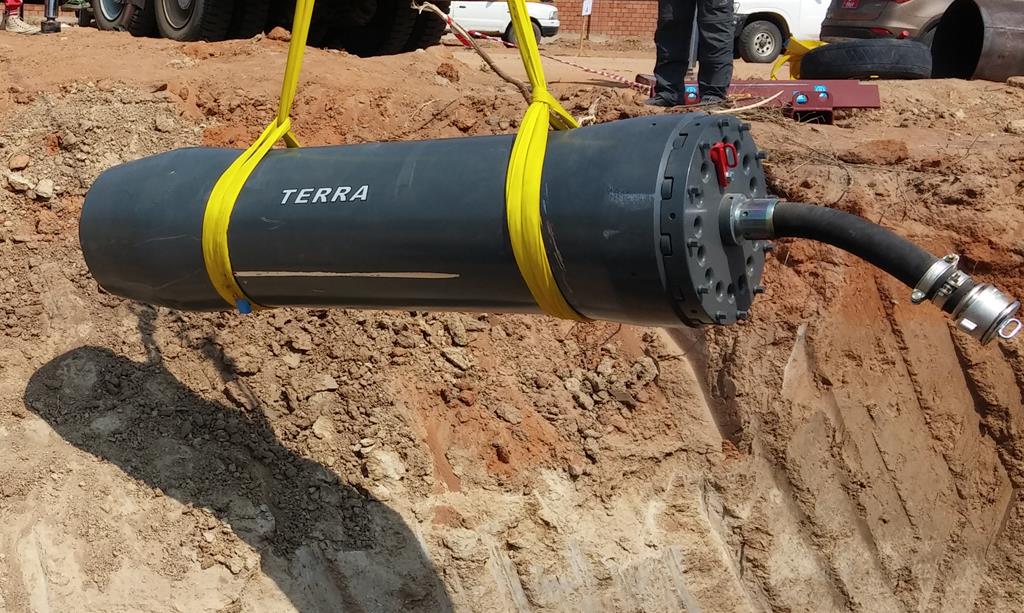

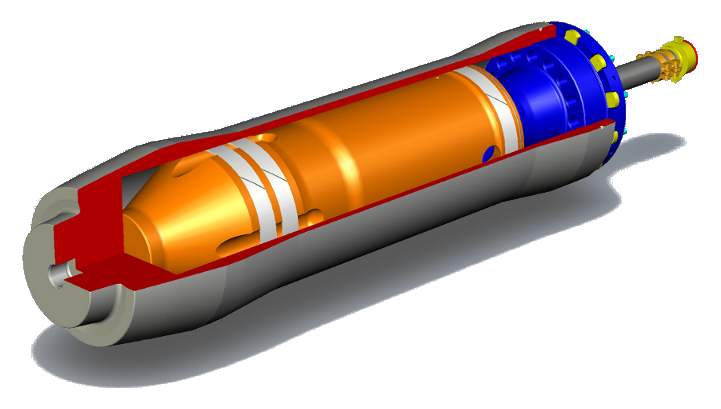

Design à Tête Creuse

Le design de la tête creuse permet d’obtenir un piston plus lourd de 25 % qui fournit une importante énergie et des machines courtes.

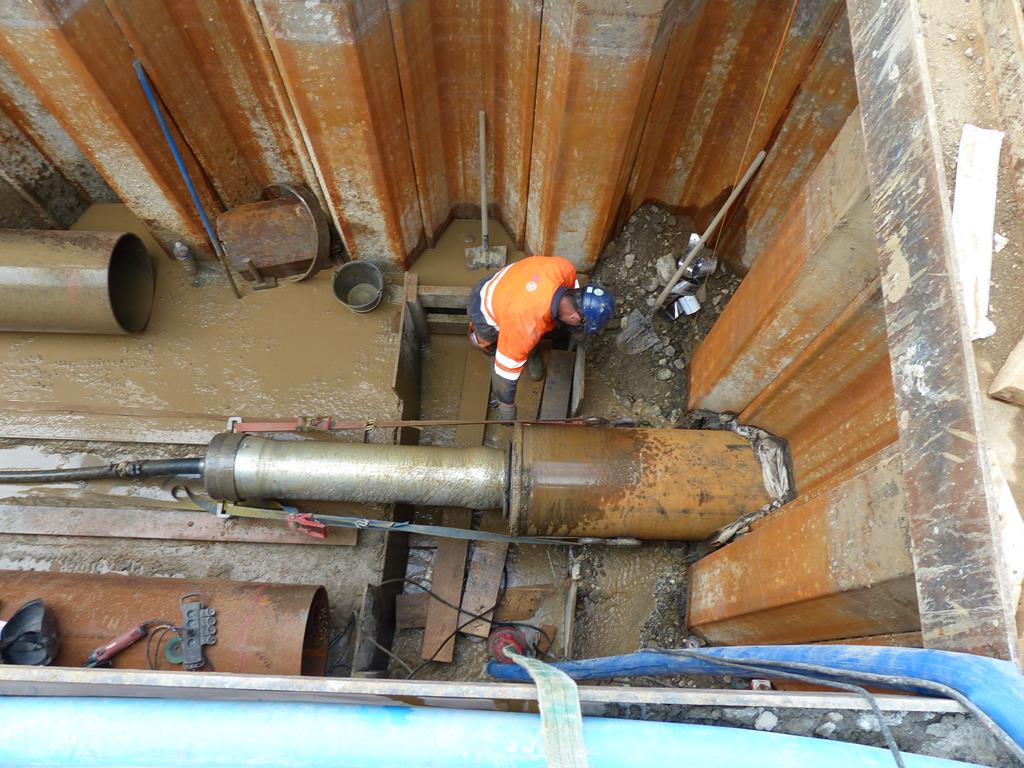

Application à l'horizontale

Des tubes acier jusqu’au Ø 3'000 mm peuvent être battus à l’horizontale dans le sous-sol pour la traversée de routes, rails, cours d’eau, etc. Le Marteau Pousse-Tube est placé derrière le tube acier. Selon les conditions du terrain et du diamètre du tube acier, des longueurs de tirs jusqu’à 120 m sont réalisables.

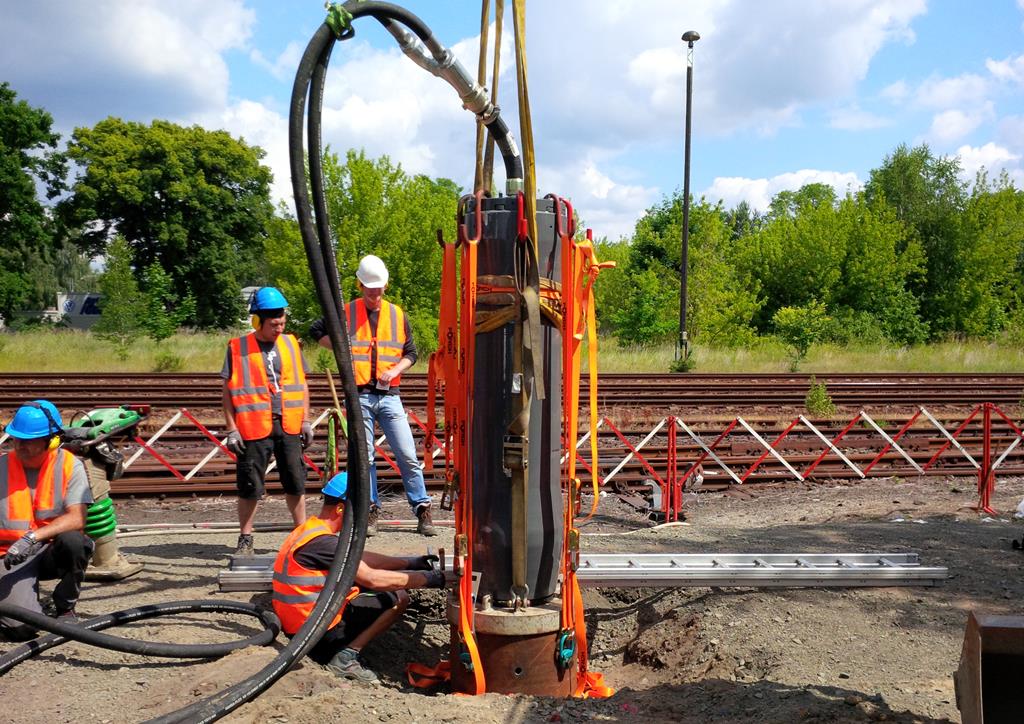

Application à la verticale

Des tubes acier jusqu’au Ø 3'000 mm peuvent être battus à la verticale dans le sol. Ils sont utilisés pour les fondations de poteaux, les fondations, les clous ou pieux d’ancrage, pour les constructions de puits, pour les quais, à l’enfoncement de palplanches, etc.

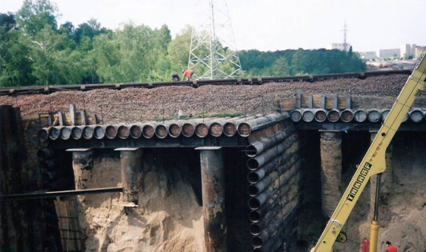

Construction de Tunnel

Les TERRA-Rams peuvent aussi être utilisés pour la construction de tunnel. Plusieurs tubes acier sont battus en parallèle ou en arc pour construire le toit.

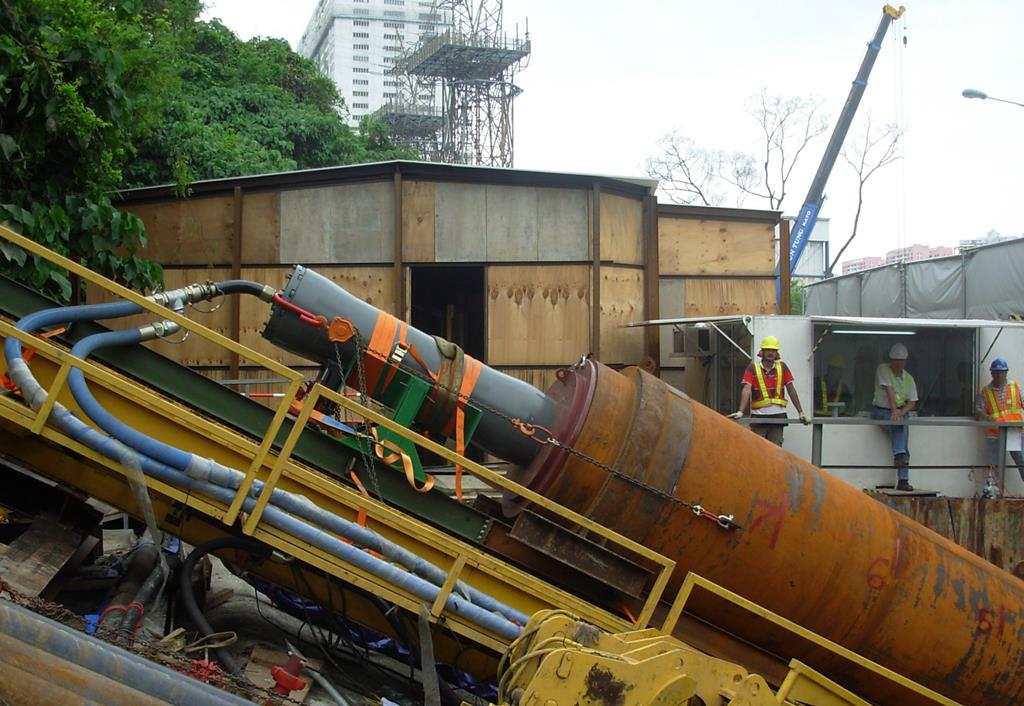

HDD Assist – assistance à l’insertion de tuyaux acier

Quand vous introduisez un long tuyau acier en forage dirigé, le Marteau Pousse-Tube TERRA-Ram fournit une puissance dynamique à l’arrière du tuyau acier. Cela permet une meilleure productivité et augmente les longueurs de forage.

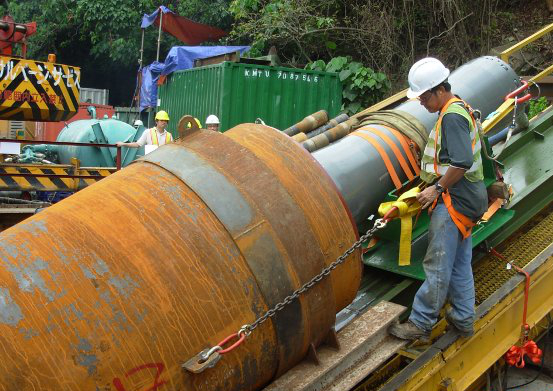

HDD Casing – tubage des premiers mètres en terrains meubles

Quand un forage dure plusieurs mois ou que les couches supérieures du sous-sol sont trop meubles, il y a le risque que l’entrée du forage s’effondre. Dans de tels cas, il est utile d’enfoncer un tube acier de protection (casing) de 30 à 50 m dans le sol.

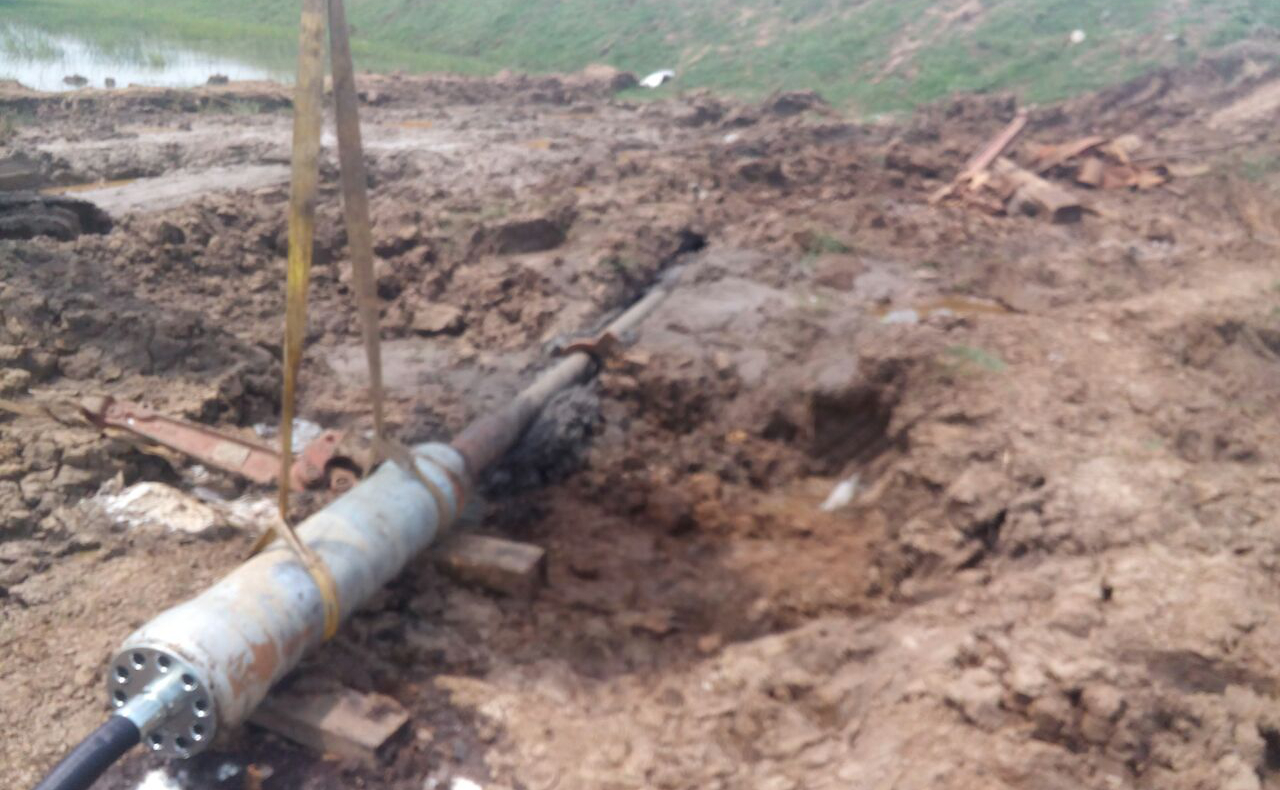

HDD Rescue – aide au déblocage des tiges de forage

Quand le train de tiges de forage est bloqué, le Marteau Pousse-Tube TERRA-Ram aide au déblocage et à sa récupération.

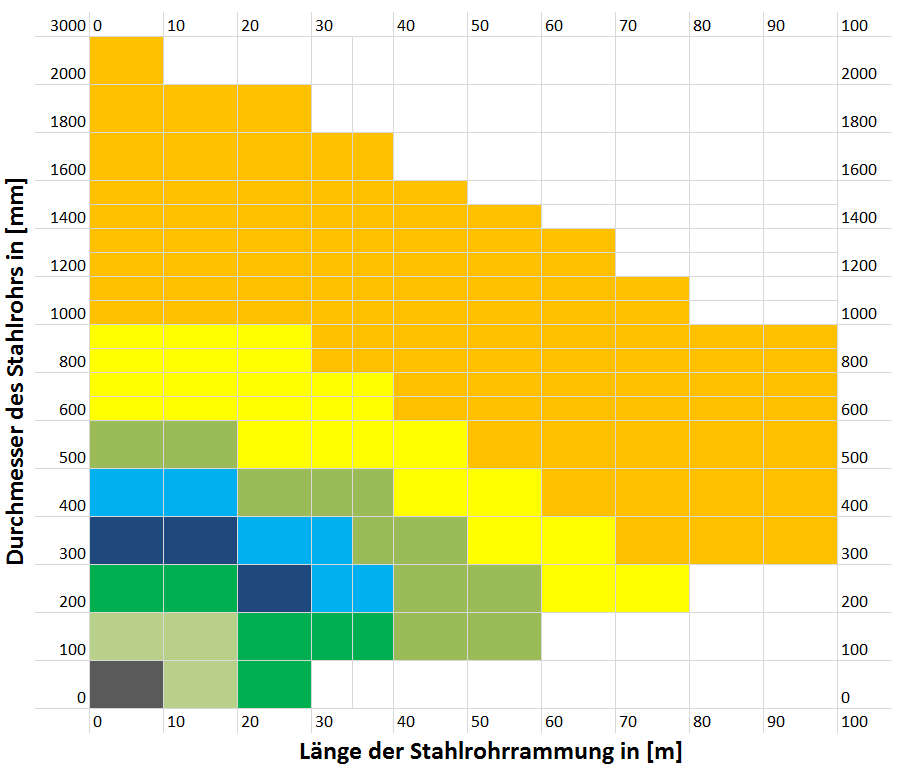

Tableau de Sélection

Le choix de la taille du Marteau Pousse-Tube TERRA-Ram dépend du diamètre du tube acier et de la longueur totale du fonçage. Le tableau suivant peut être utilisé pour sélectionner le bon Marteau Pousse-Tube.

Le tableau ci-dessus est uniquement valable dans des terrains ‘moyens’. Des terrains plus mous ou plus difficiles demandent un Marteau Pousse-Tube plus petit ou plus gros. TERRA ne peut être tenu pour responsable de la non réussite de chantiers Pousse-Tube supposés comme possibles dans le tableau ci-dessus.

Données techniques, métriques
