TERRA-EXTRACTOR X 1000

Eclateur à tiges 100 to

Puissant

    Le TERRA-EXTRACTOR X 1000 est l’un des éclateurs à barres les plus puissants pour la réhabilitation d’anciennes canalisations ø 100-600 mm (4’’ – 24’’) en fonte, acier, argile et PE/PVC. Avec une force de traction de 100 tonnes à 250 bars, des canalisations jusqu’au ø 600 mm peuvent être remplacées par de nouveaux tuyaux en PEHD. Des canalisations plus petites peuvent être réhabilitées jusqu’à 250 m de longueur. La vitesse de travail est de 96 m/h. Le X 1000 est propulsé par un puissant moteur John DEERE qui respecte les dernières émissions environnementales Tier 4 interim (Euro 3B).

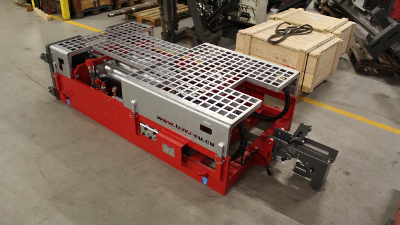

Éclateur à barres entièrement automatique

    Le TERRA-EXTRACTOR X 1000 est équipé d’un contrôleur PLC. L’opération de tirage est entièrement automatique à l’appui sur un bouton. Différents capteurs ainsi qu’une commande conviviale facilitent le travail de l’opérateur avec la machine. Le X 1000 offre aussi une assistance hydraulique pour le (dé)vissage des barres.

Éclateur à barres entièrement automatique
Éclateur à barres entièrement automatique

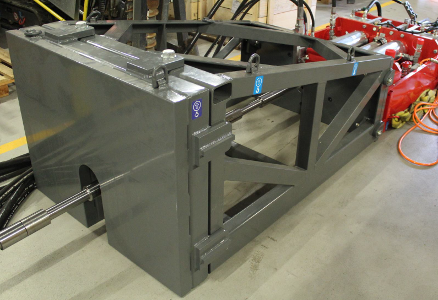

Plaque d'appui et cadre avant

    La plaque d’appui répartit les 100 tonnes de force de traction sur le front de fouille. A la fin de l’éclatement, tous les outils peuvent facilement être démontés dans le cadre avant.

Plaque d'appui et cadre avant
Plaque d'appui et cadre avant

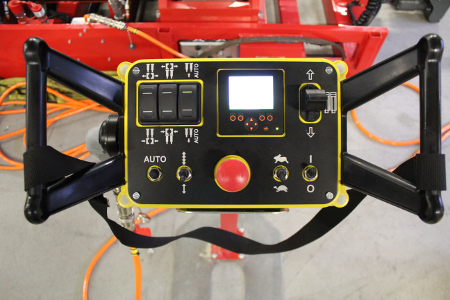

Télécommande simple

    La télécommande portable avec son écran couleur facilite le travail de l’opérateur. La procédure de tirage peut être complètement automatique à l’appui sur un bouton ou manuelle en utilisant les commandes simples du joystick et des boutons. La pression hydraulique, la force de traction et les capteurs sont indiqués en permanence sur l’écran couleur.

Télécommande simple
Télécommande simple

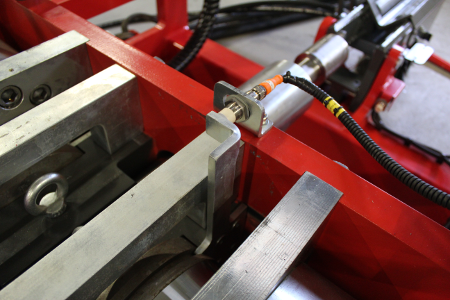

Capteurs de pression

    Plusieurs capteurs surveillent la procédure de tirage et les forces de serrage. Les capteurs de position mesurent la position des barres et des mors de serrage.

Capteurs de pression
Capteurs de pression

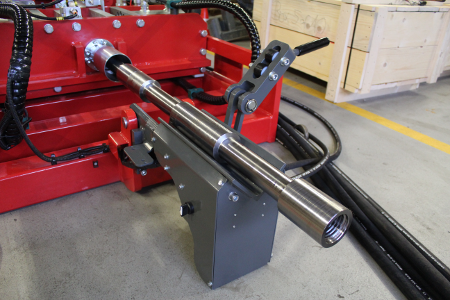

Aide au vissage des barres

    Lors des opérations d’insertion et de traction les barres sont montées/démontées hydrauliquement. Développée spécialement, la poignée avec ses rouleaux de pression aide au vissage/dévissage des barres. Cela rend l’opération beaucoup plus facile.

Aide au vissage des barres
Aide au vissage des barres

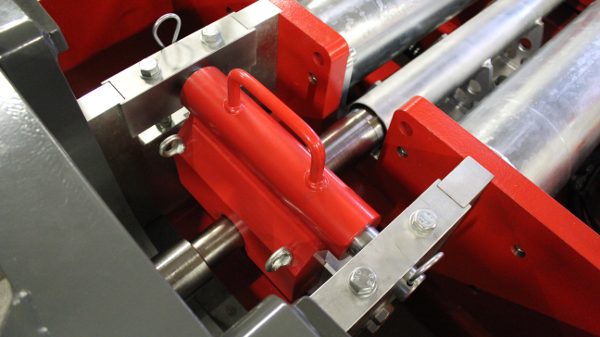

Contre mors

    Le contre mors consiste en un système purement mécanique. Il bloque les barres lorsque les mors de traction sont ouverts pour la sécurité et prévenir du retour en arrière des barres.

Contre mors
Contre mors

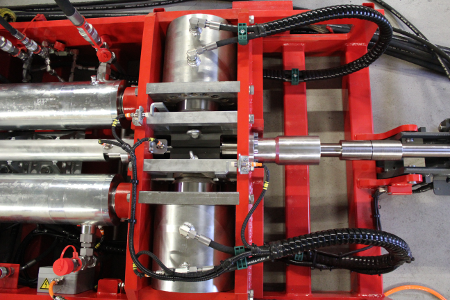

Mors principal

    Le mors principal se compose de deux mors de serrage hydrauliques. Ils garantissent une prise sûre et fiable des barres.

Mors principal
Mors principal

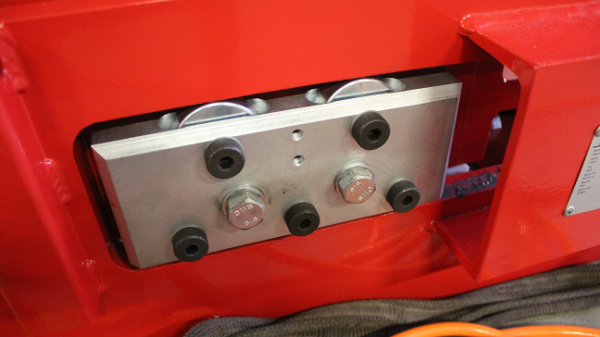

Bloc de roulement

    Le mors principal se déplace délicatement dans le châssis grâce au bloc de roulement. Les rouleaux peuvent facilement et rapidement être entretenus et remplacés. L’entretien est simple et ludique.

Bloc de roulement
Bloc de roulement

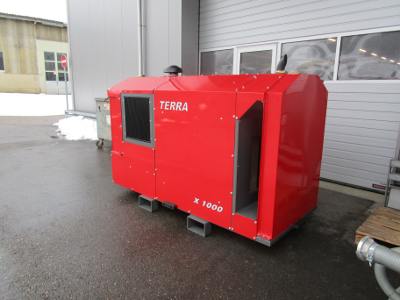

Groupe hydrauique

    Le X 1000 est propulsé par un puissant moteur JOHN DEERE de 142 CV. Le groupe hydraulique offre deux circuits indépendants.

    Le groupe hydraulique se manutentionne facilement avec des élingues ou avec des fourches.

    Large refroidisseur d’air avec 32 kW de capacité frigorifique. Il peut aussi fonctionner en milieu désertique et tropical.

Groupe hydrauique
Groupe hydrauique

Diagramme opérationnel

    Données techniques



Données techniques

Données techniques

L'axe de forage n'est qu'à 30 cm au dessus du fond de fouille

Sous réserves de modifications techniques sans préavis.
Force de traction
100 tons (1000 kN)
Longueurs d'éclatement*
250 m
Puissance d'entraînement
142 PS (104 kW)
Pression hydraulique
250 bar
Vitesse de tirage
96 m/h
Barre, longueur
0.86 m
Barre, diamètre
ø 75/51 mm
Barre, poids
22 kg
Dimensions L x l x h (châssis)
2.4 x 1.3 x 0.6 m
Dimensions L x l x h (plaque d'appui)
0.25 x 1.30 x 0.95 m
Dimensions L x l x h (cadre avant)
1.7 x 1.2 x 0.9 m
Dimensions (groupe hydraulique)
2.6 x 1.2 x 1.8 m
Poids (châssis)
2125 kg
Poids (plaque d'appui)
660 kg
Poids (cadre avant)
370 kg
Poids (groupe hydraulique)
1850 kg

Vos avantages

Puissante et productive:

Force de traction de 100 tonnes

Outils spéciaux:

Pour tuyaux en plastique, plomb et acier

HDPE:

Idéal pour des tuyaux HDPE

Coefficient de sécurité:

Tiges avec un coefficient de sécurité de 1,5
