TERRA HYDROCRACK HC 600

Eclateur à tiges 60 to

60 tonnes de puissance

    Le TERRA-HYDROCRACK HC 600 est l’un des éclateurs à barres les plus productifs pour le remplacement d’anciennes canalisations ø 50 - 350 mm en fonte, fonte ductile, acier, argile ou PE/PVC. Avec une force de traction de 60 tonnes à 235 bars, de nouvelles canalisations jusqu’au ø 350 mm peuvent être remplacées sur des longueurs de 150 m. Déterminée par l’industrie, la vitesse de traction est de 225 m/h. Propulsé par un moteur diesel PERKINS de 49 CV éprouvé, le HC 600 travaille toujours aux performances maximales.

60 tonnes de puissance
60 tonnes de puissance

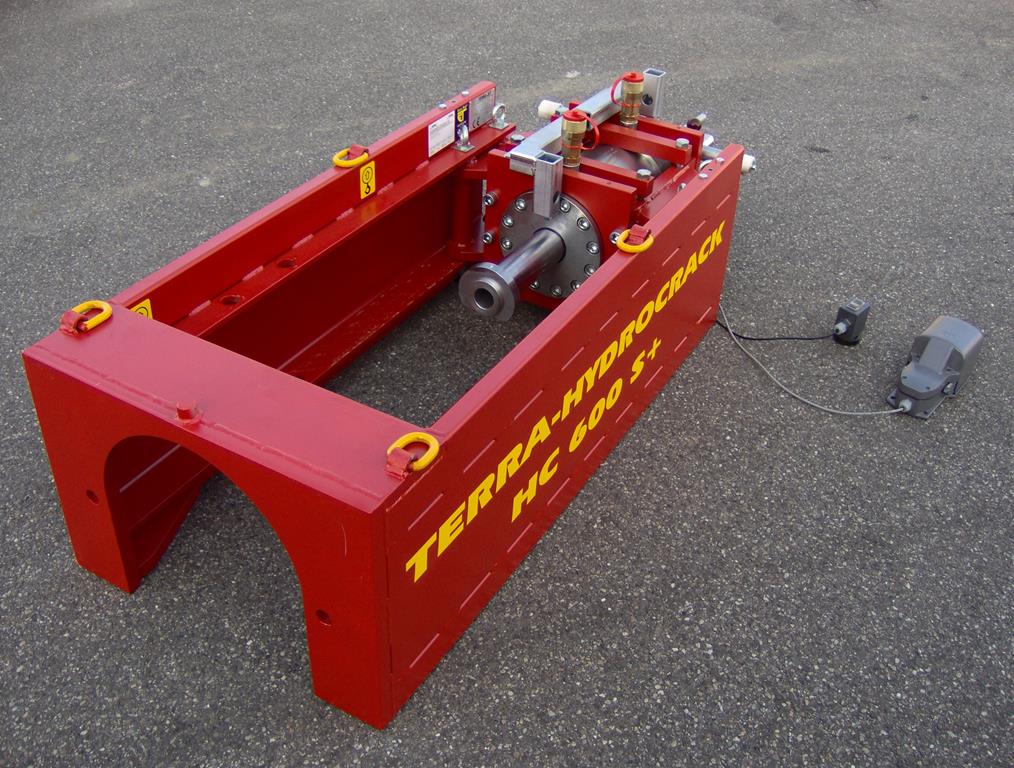

Disponible en version courte et confort

    Le TERRA-HYDROCRACK est proposé en deux versions, courte et confort. Avec un poids de 720 kg la version courte est beaucoup plus légère que la version confort (1.470 kg). Ces deux versions offrent la même puissance et la même productivité. Avec la version confort, l’opérateur travaille assis, protégé dans le caisson de la machine qui se cale dans la fouille de travail et il n’a pas les pieds au sol. Cela rend la version confort extrêmement sécuritaire et rapide. De plus, pas de terrassement supplémentaire nécessaire, tous les outils et les nouveaux tuyaux entrent et se démontent dans le caisson.

Disponible en version courte et confort
Disponible en version courte et confort

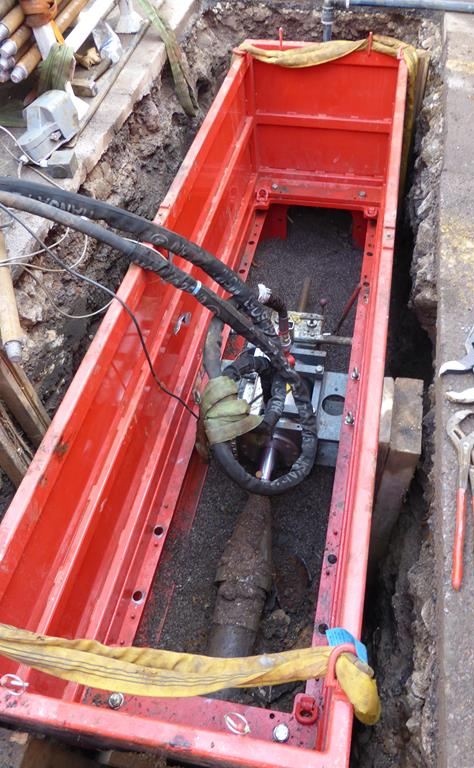

La canalisation est tirée dans la machine

    Les nouveaux tuyaux sont tires jusqu’à l’intérieur machine et de la fouille de travail grâce au bloc vérin de traction qui se déplace en arrière (breveté). L’éclateur n’a pas à être déplacé et un terrassement supplémentaire n’est donc pas nécessaire.

La canalisation est tirée dans la machine
La canalisation est tirée dans la machine

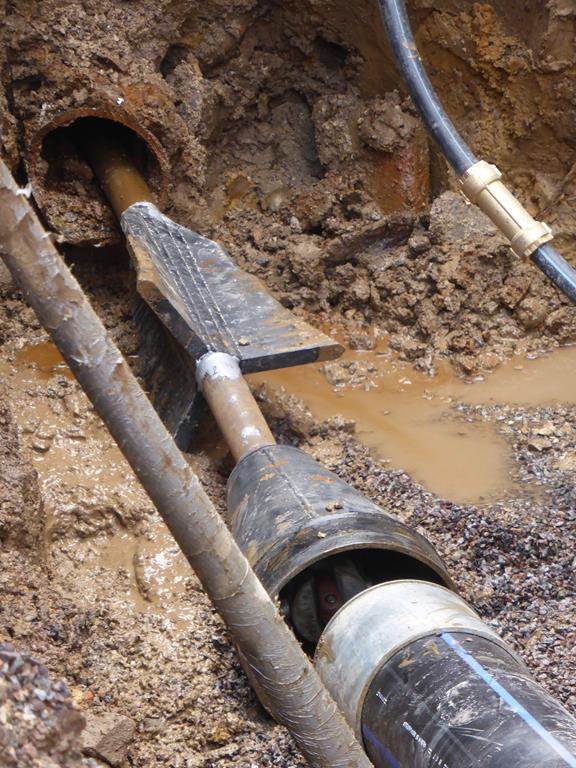

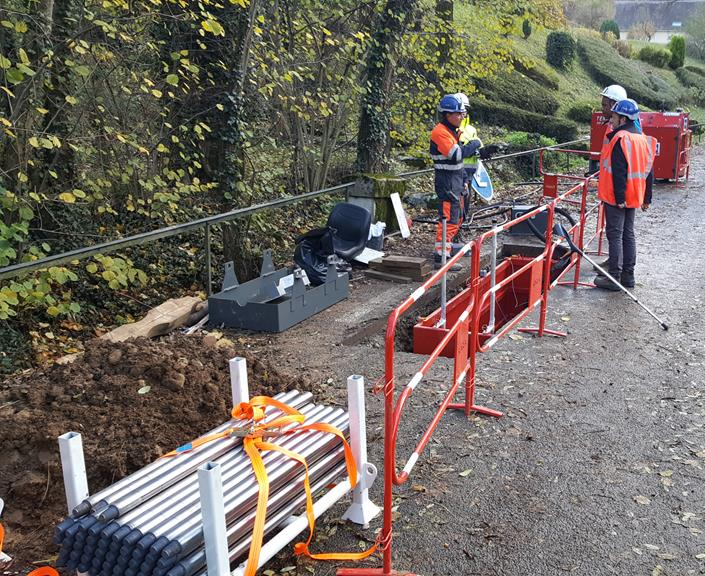

Barres de haute qualité

    Les barres sont simples à manipuler. Elles s’aiguillent facilement dans les anciens tuyaux avec un rayon de courbure allant jusqu’à 17 m. Les barres de ø 47 mm permettent de réhabiliter d’anciens tuyaux à partir du DI 50 mm. Ces barres rendent possible des chantiers qui ne le seraient pas autrement.

Barres de haute qualité
Barres de haute qualité

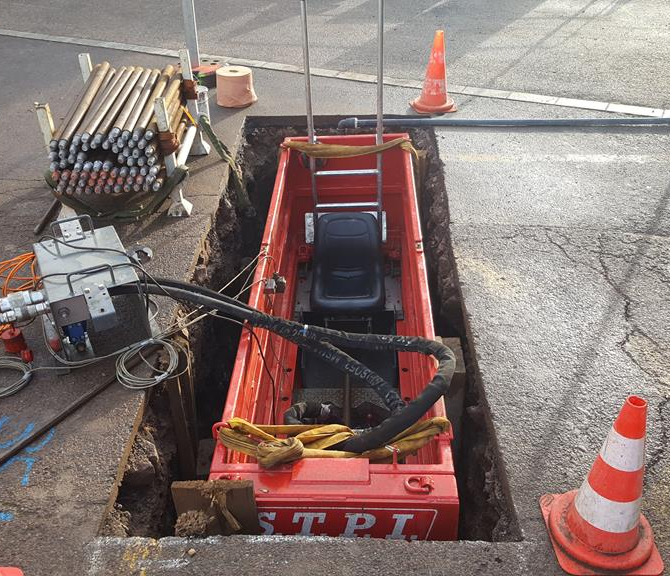

Rehausse de protection

    Le HC600 C+ (version confort) avec son caisson de protection permet un travail rapide et très sécuritaire pour les opérateurs en accord avec les règles de sécurité. Pas de terrassement supplémentaire nécessaire pour récupérer les outils et les nouveaux tuyaux. Économie de temps et d’argent et travail sécuritaire.

Rehausse de protection
Rehausse de protection

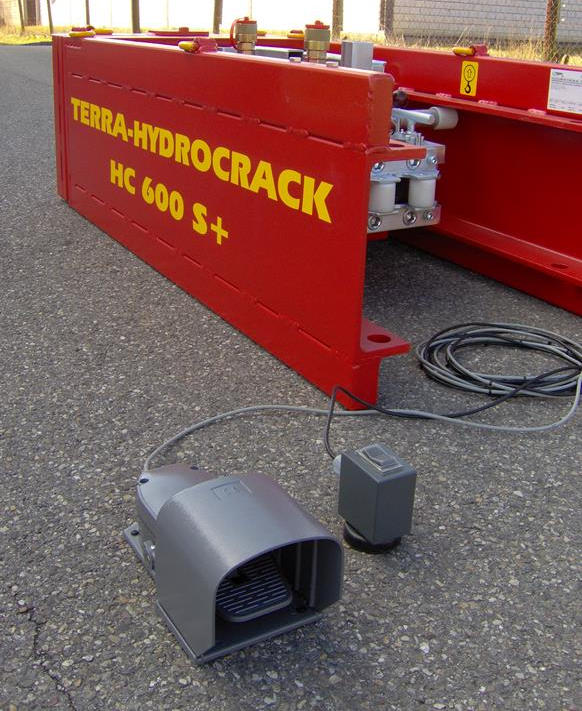

Commande à pied automatique AFC

    La pédale automatique AFC et la commande à distance permettent une opération de l’éclateur par un seul homme. C’est simple et rapide. La pression hydraulique et son débit sont ajustés automatiquement à la vitesse requise.

Commande à pied automatique AFC
Commande à pied automatique AFC

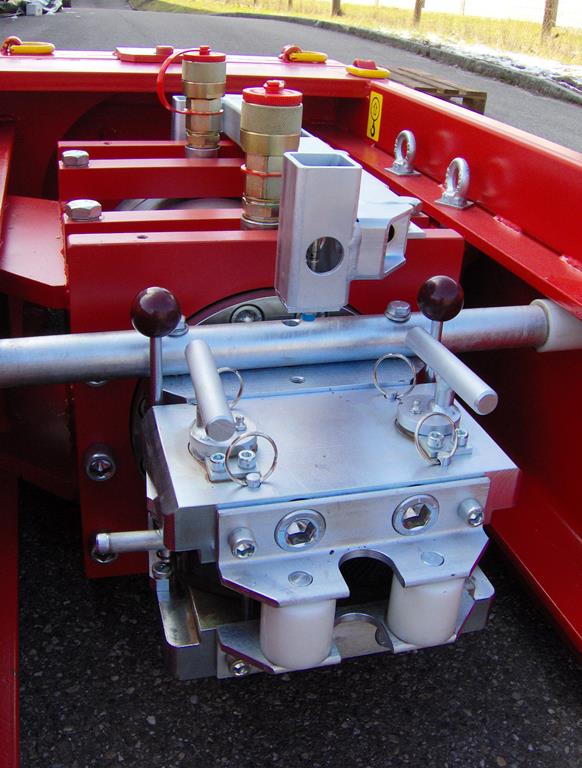

Bloc mors mécanique et automatique

    Le système automatique des mors garantit un contact sûr et fiable aux barres. La direction (poussée ou traction) s’inverse facilement.

Bloc mors mécanique et automatique
Bloc mors mécanique et automatique

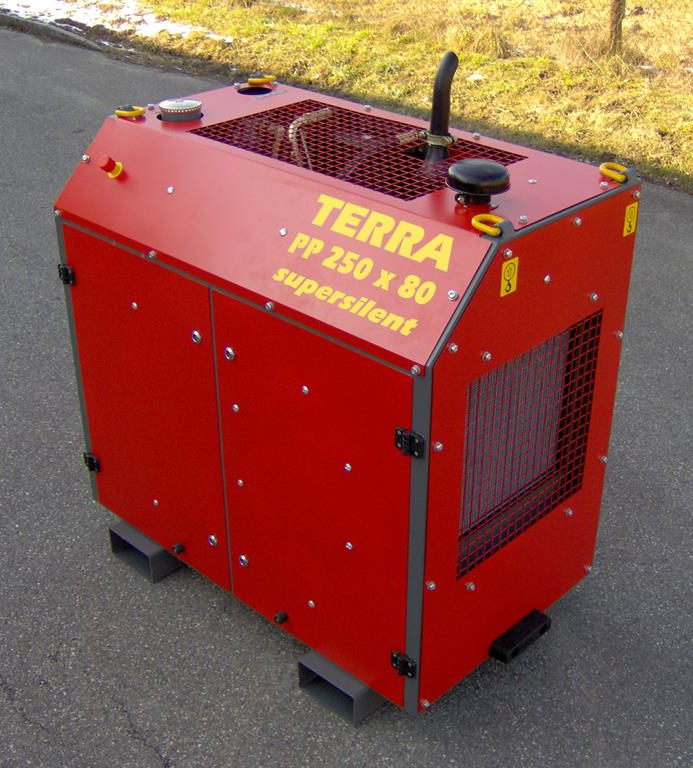

Groupe hydraulique Perkins

    Le HC 600 est alimenté par un moteur diesel PERKINS éprouvé. Le régime moteur est ajustable de mi à plein régime. Le groupe hydraulique se manutentionne facilement avec des élingues ou avec des fourches. La pression et le débit hydraulique sont ajustés automatiquement au meilleur rendement hydraulique en fonction du régime moteur diesel. Large refroidisseur d’air avec 9,6 kW de capacité frigorifique. Il peut aussi fonctionner en milieu désertique et tropical. Avec panneau de contrôle avec potentiomètre et niveaux de diesel et d’huile.

Groupe hydraulique Perkins
Groupe hydraulique Perkins

Diagramme opérationnel

    Technisches Diagramm



Données techniques

Données techniques

L'axe de forage n'est qu'à 30 cm au dessus du fond de fouille

Sous réserves de modifications techniques sans préavis.
Force de traction
60 tons (600 kN)
Puissance d'entraînement
49 PS (36 kW)
Pression hydraulique
235 bar
Vitesse de tirage
225 m/h
Barre, longueur
1.0 m
Barre, diamètre
ø 47 mm
Barre, poids
13 kg
Dimensions (groupe hydraulique)
1.8 x 0.8 x 1.45 m
Dimensions L x l x h (châssis)
3.1 x 0.80 x 1.25 m (with trench box)
Longueurs d'éclatement*
150 m
Poids (groupe hydraulique)
860 kg
Poids (châssis)
1'470 kg

Vos avantages

Opération simple:

Utilisation par un seul homme

Commande à pied automatique:

Permet une opération de l’éclateur par un seul homme.

HDPE:

Idéal pour des tuyaux HDPE

Service convivial:

La conception permet un entretien simple
