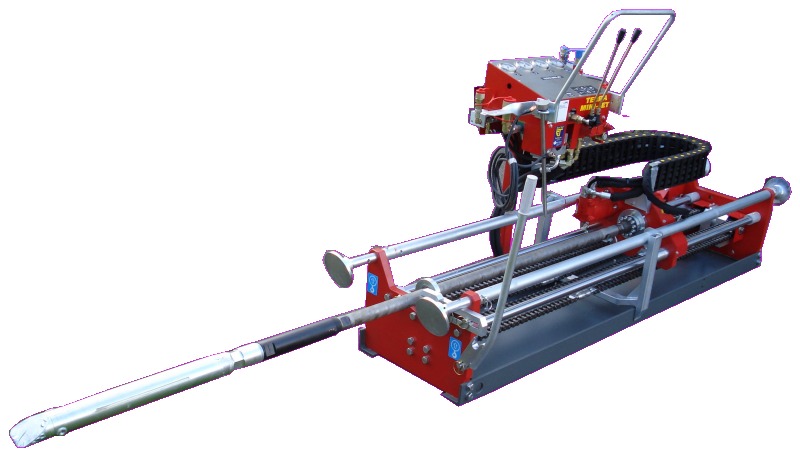

TERRA MINI-JET MJLV 1600

Classe: 4 - 6 to, Foreuse de fond de fouille

Informations générales

  1. Unité de 6 t (forces de poussée et traction)
  2. Longueurs de forage jusqu'à 120 m *
  3. Elargissement maxi jusqu'à Ø 300 mm *
  4. Longueur des tiges 1,5 m
  5. Rayon de pose mini 25 m
  6. Puissance accrue avec le nouvel entraînement à 2 chaînes(sans perte de puissance)
  7. Dimensions requises pour la fouille de départ: longueur 2,55 m, largeur 1,30 m, 0,30 m plus profond que l'axe de forage.
  8. Départ en surface possible avec accessoires.
  9. Poids: 430 kg
  10. Profondeur de détection: 10-16 m (selon sonde)

Informations générales
Informations générales

Optionnel: châssis roulant

  1. châssis roulant pour MINI-JET TERRA MJLV 1400 et MJLV 1600
  2. avec plaque d'appui avant
  3. avec vérin d'appui pour ajustement de l'inclinaison
  4. avec chenilles caoutchouc
  5. avec son propre moteur d'entraînement HONDA GX 390 de 10 kW (13 CV)
  6. avec plateforme de transport pour le conducteur
  7. vitesse de déplacement: 2.6 - 4.0 km/h
  8. réservoir à essence: 6 litres
  9. dimensions (MJLV 1400 avec châssis roulant): 3,60 x 0,86 x 1,75 m (L x l x h)
  10. poids (MJLV 1400 avec châssis roulant): 1'000 kg

Optionnel: châssis roulant
Optionnel: châssis roulant

Mélangeur de boues

  1. Avec cuve de 1'100 litres séparée
  2. Pour Bentonite ou Terractomer
  3. Avec tablette pour 2 sacs de Bentonite de 25 kg
  4. La Bentonite peut être déversée directement dans l'entonnoir.
  5. Pompe de mélange de 800 l/min
  6. Aspiration de la Bentonite en poudre par dépression (Venturi)
  7. 1'100 litres de boues de forage avec Bentonite sont prêts en 4 min
  8. Pompe de boues de forage haute pression FMC
  9. Débit de boues de forage maxi: 38 l/min
  10. Pression de boues de forage maxi: 55 bars

Mélangeur de boues
Mélangeur de boues

Groupe hydraulique HATZ

  1. Avec moteur diesel HATZ 3 cylindres, puissance 42 kW (57 CV)
  2. Le moteur tourne à 2'050 t/min
  3. Super silencieux
  4. Faible consommation de carburant
  5. Avec 2 circuits hydrauliques indépendants
    70 l/min à 205 bars pour l'affût de forage
    28 l/min à 125 bars pour la station de mélange et de pompage
  6. Boîtier pour documentations
  7. Gros réfrigérant d'huile, avec puissance frigorifique de 14 kW autorisant également une utilisation dans des conditions tropicales ou désertiques
  8. Facilité d'entretien
  9. Respectueux de l'environnement. Le moteur diesel respecte les directives actuelles d'émission des gaz, avec pour l'Europe, la directive EU 97/68/EC, niveau 5.
  10. Sortie 12 Volts - 5 A (60 W)

Groupe hydraulique HATZ
Groupe hydraulique HATZ



Données techniques

Données techniques

*   Dépend de la nature du sol
** Ces données dépendent de la diamêtre des tiges
Sous réserves de modifications techniques sans préavis.
Force de traction
6 t (60 kN)
Force de poussée
6 t (60 kN)
Puissance d'entraînement
42 kW (57 PS)
Couple
1600 Nm
Vitesse de rotation des tiges
150 U/min
Vitesse de rotation des tiges, 2.
-
Débit de boues de forage maxi
52 l/min
Pression de boues de forage maxi
70 bar
Trou pilote
ø 55 mm
Elargissement maxi *
ø 300 mm
Longueur de forage maxi *
120 m
Tiges de forage, longueur
1.5 m
Tiges de forage, diamètre
ø 45 mm
Rayon de pose mini**
25 m
Dimensions de la foreuse L x l x h
2.30 x 0.60 x 1.15 m
Poids de la foreuse
ca. 430 kg

Vos avantages

Puissante et productive:

La plus puissante et productive foreuse HDD de fond de fouille

Tiges de forage haute qualité:

Un rayon de courbure de 15 m – également unique au monde.

Foreuse HDD All Terrain:

Burin à molettes et burin PDC disponibles, pour le forage de la roche



  Demandez l'offre

  Webshop:   www.boreshop.com

  Données techniques
