TERRA MINI-JET MJ 1600

Classe: 4 - 6 to, Foreuse de fond de fouille

Petites, compacte, puissante - la TERRA-JET MJ 1600

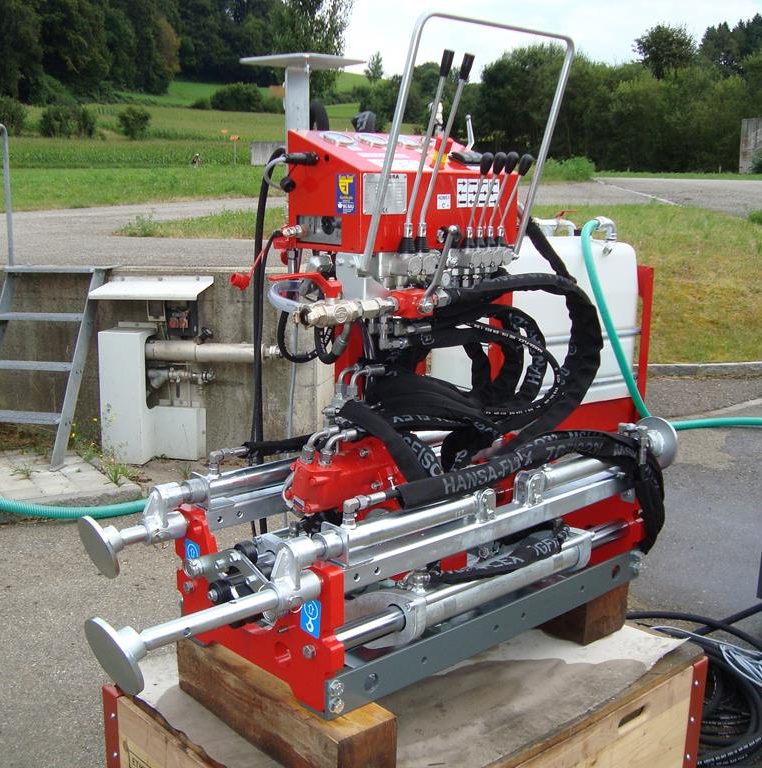

    La foreuse HDD compacte TERRA MINI-JET MJ 1600 est une de la plus puissante et la plus productive des foreuses HDD compactes, disponible à travers le monde. Propulsée par un puissant moteur diesel HATZ de 57 CV, la MJ 1600 offre jusqu’à 6 tonnes de force de poussée et de traction, 1.600 Nm de couple et une vitesse de rotation maximum des tiges de forage de 150 tr/min. Avec sa pompe haute pression et ses 52 ltr/min vous pouvez forer jusqu’à des longueurs de 50 m et aléser jusqu’au ø 300 mm (en fonction des conditions de terrain). (Optional: 95 ltr/min)

Petites, compacte, puissante - la TERRA-JET MJ 1600
Petites, compacte, puissante - la TERRA-JET MJ 1600

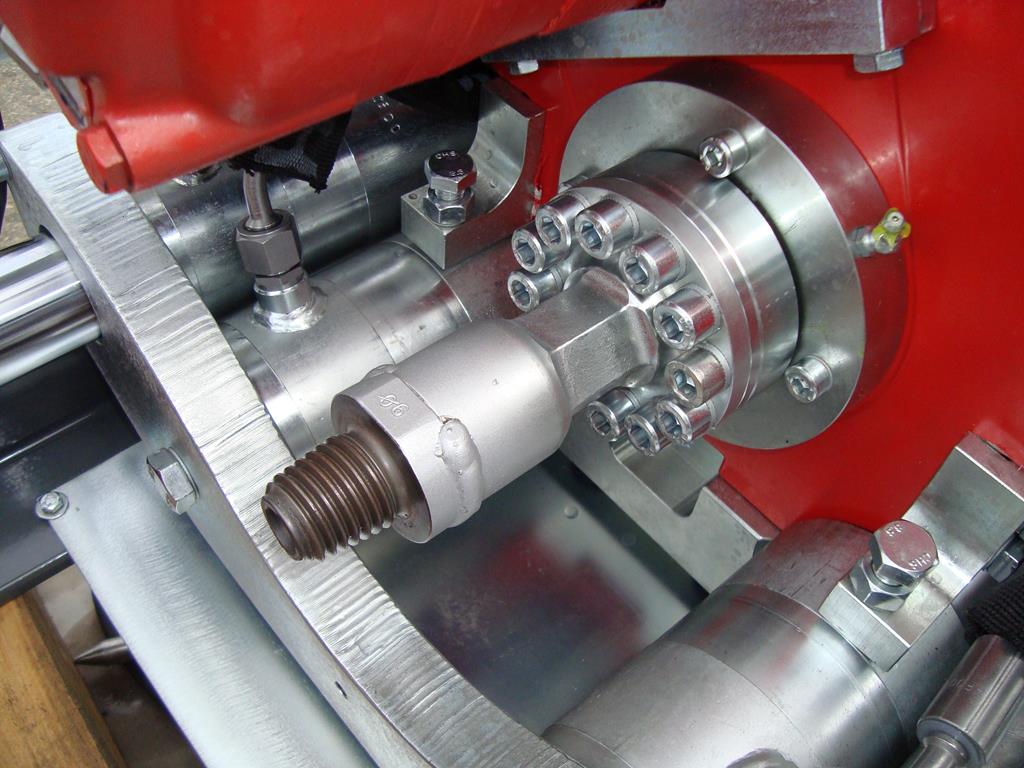

Tiges de forage haute qualité

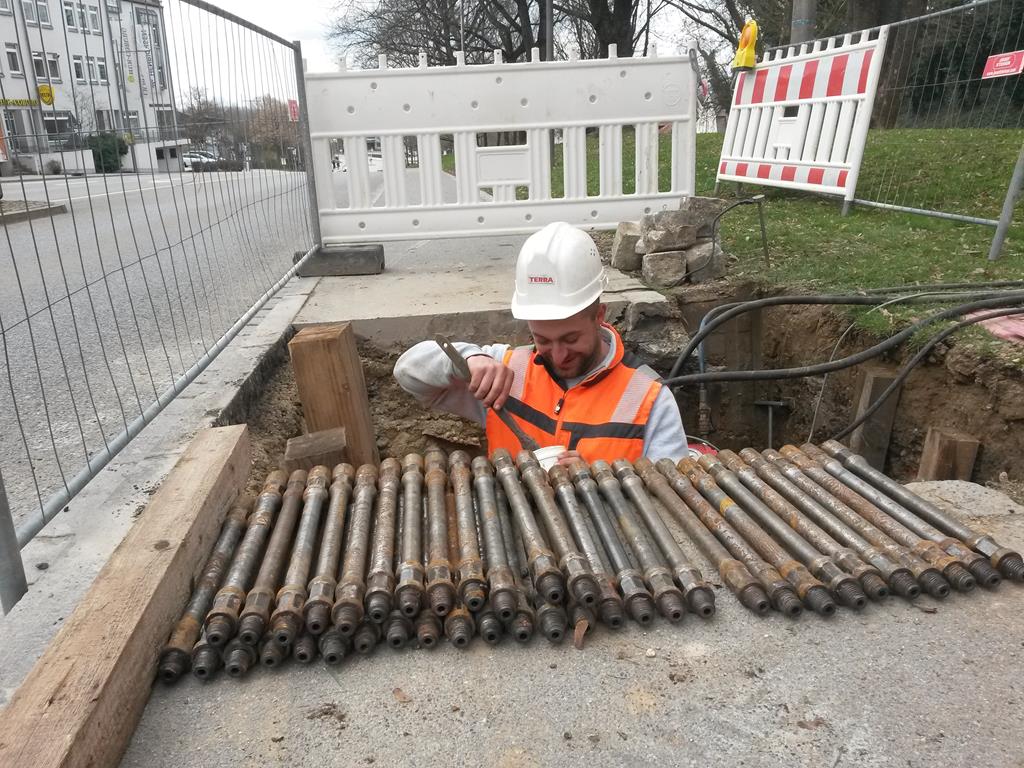

    Les tiges de forage spéciales de la MINI-JET ont une longueur de 0,5 m. Elles sont taillées dans la masse d’une seule pièce d’acier. Un rayon de courbure de 15 m peut être atteint – également unique au monde. Le guide des tiges de forage assure une longue durée de vie de vos tiges de forage.

Tiges de forage haute qualité
Tiges de forage haute qualité

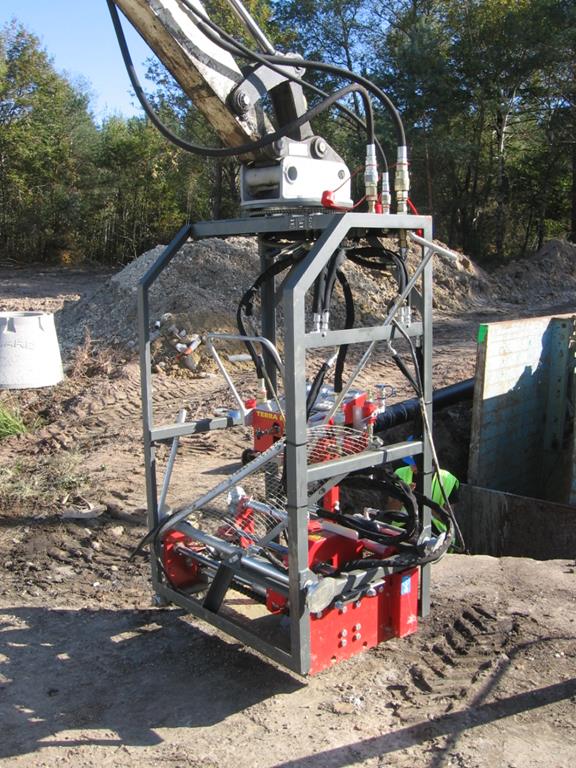

Très compacte

    Ses petites dimensions et le niveau de bruit réduit à l’oreille de l’opérateur rendent la TERRA MINI-JET MJ 1600 conviviale et durable dans le temps. Le temps d’installation rapide et sa maniabilité accrue vous aident à l’utiliser aussi en zones urbaines et dans des espaces restreints difficiles d’accès.

Très compacte
Très compacte

Entraînement par vérins doulbes (breveté)

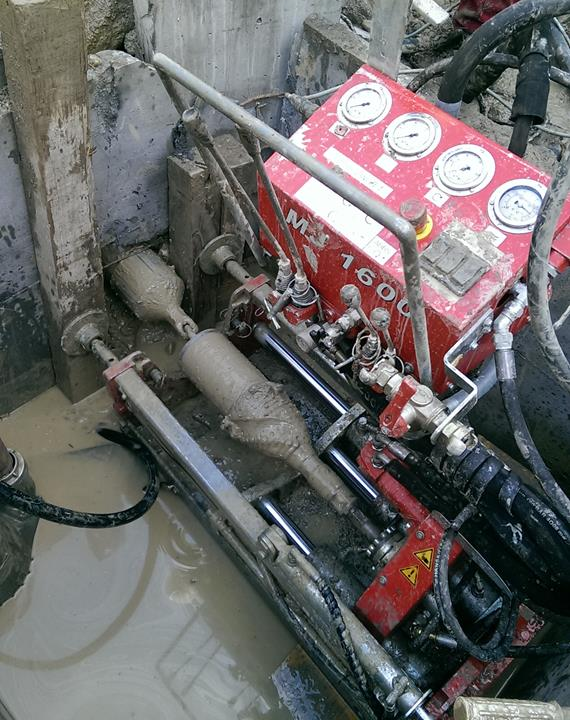

    Les forces de poussée et de traction sont produites directement par deux vérins doubles (Direct Ram). Ce système est sans perte, puissant, fiable et robuste. Cette nouvelle idée de TERRA permet des forces de poussée et de traction maximum. Les doubles vérins opèrent dans les deux directions avec 6 to.

Entraînement par vérins doulbes (breveté)
Entraînement par vérins doulbes (breveté)

Vérins de calage

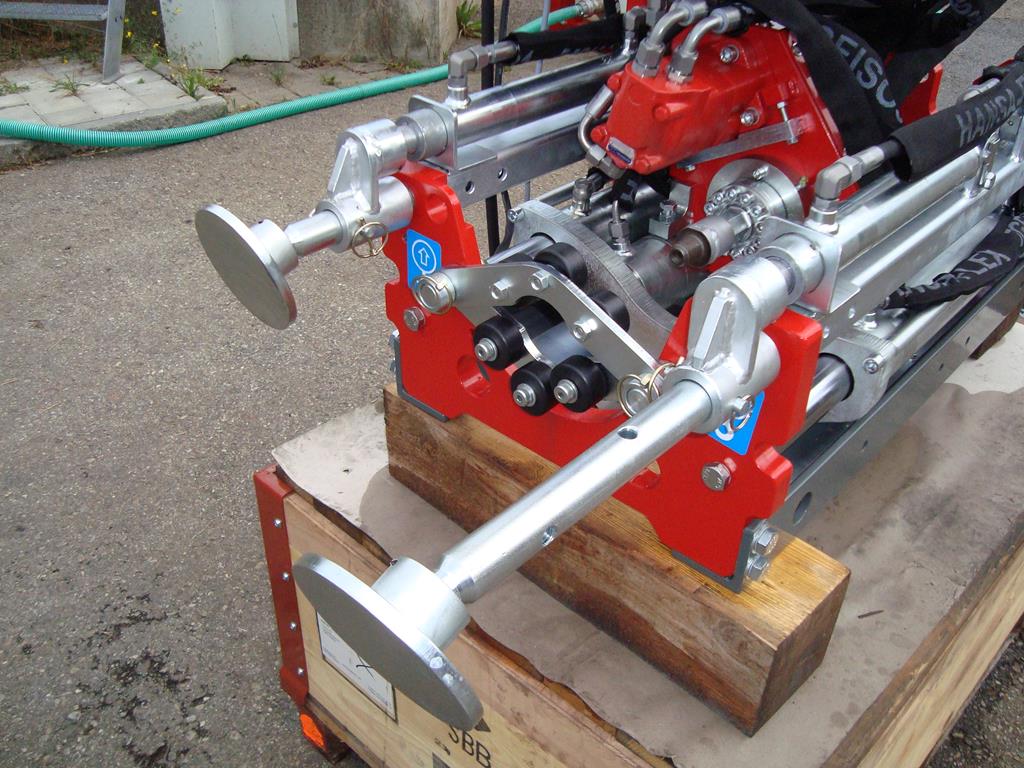

    La MJ 1600 est calée dans la fouille par 4 vérins hydrauliques. Les clapets anti-retour assurent que la machine ne bouge pas dans la fouille.

Vérins de calage
Vérins de calage

Pupitre de contrôle clair

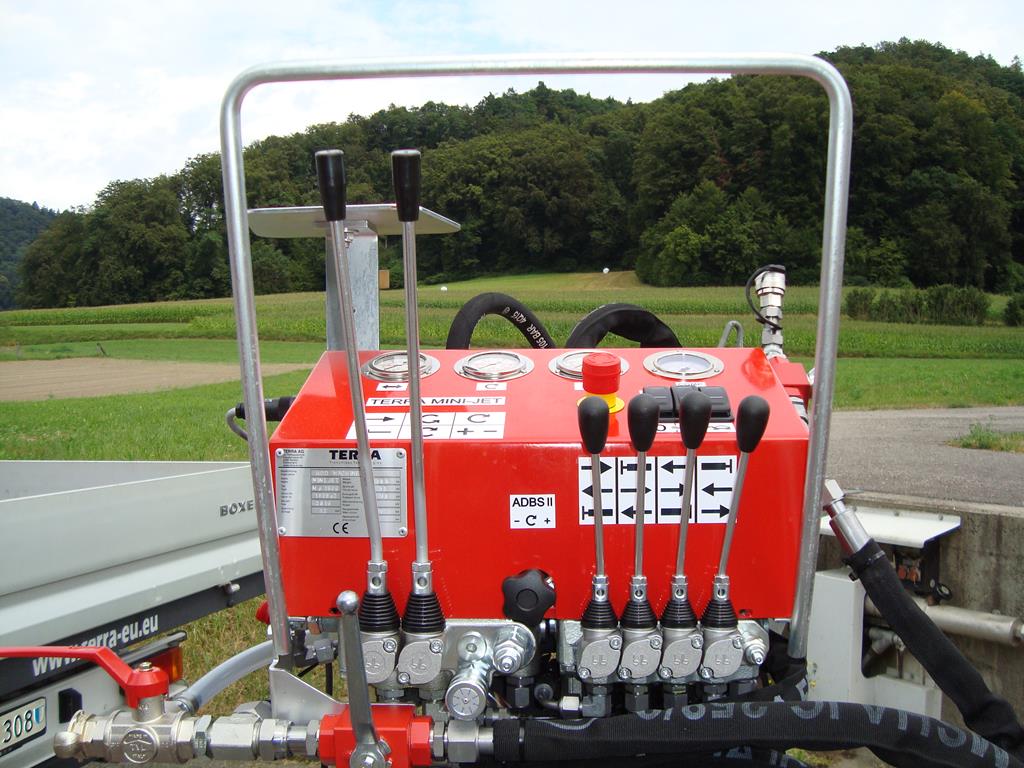

    Tous les composants sur la MINI-JET sont clairement arrangés. Les commandes intégrées du fluide de forage trouvent place sur le pupitre de commande. Pour le moniteur de la détection, une prise de 12 V est prévue. L’affût de forage est équipé d’un piquet de terre et d’une alarme sur choc électrique.

    Le système automatique de forage et d’alésage ajuste la vitesse en fonction du terrain en quelques millisecondes. Avec ce système d’assistance au forage, même des exercices difficiles peuvent être effectués.

Pupitre de contrôle clair
Pupitre de contrôle clair

Fluid Rock Drilling

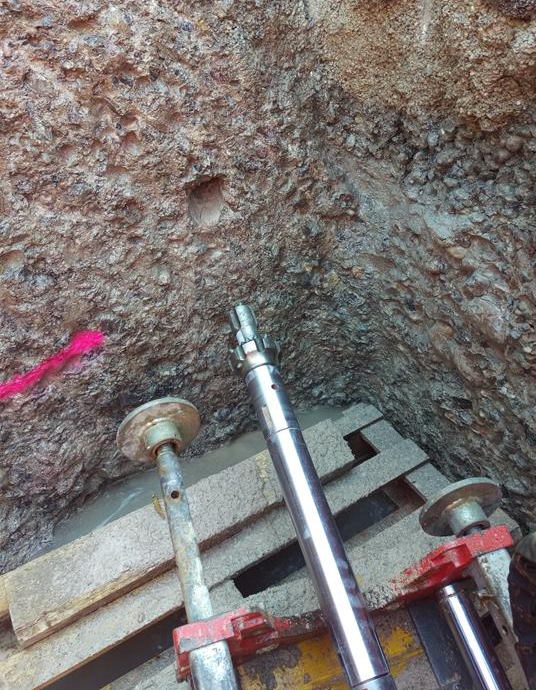

    Avec le Marteau fond de trou TERRA-ROCK air + eau, la MJ 1600 peut être équipée pour forer aussi dans des roches dures et dans des terrains mixtes. Le pupitre de commande a une option de raccordement intégré pour l’air du compresseur.

Fluid Rock Drilling
Fluid Rock Drilling

Groupe hydraulique HATZ

  1. Avec moteur diesel HATZ 3 cylindres, puissance 42 kW (57 CV)
  2. Le moteur tourne à 2'050 t/min
  3. Avec 2 circuits hydrauliques indépendants
    70 l/min à 205 bars pour l'affût de forage
    28 l/min à 125 bars pour la station de mélange et de pompage
  4. Boîtier pour documentations
  5. Gros réfrigérant d'huile, avec puissance frigorifique de 14 kW autorisant également une utilisation dans des conditions tropicales ou désertiques
  6. Facilité d'entretien
  7. Respectueux de l'environnement. Le moteur diesel respecte les directives actuelles d'émission des gaz, avec pour l'Europe, la directive EU 97/68/EC, niveau 5.
  8. Sortie 12 Volts - 5 A (60 W)

Groupe hydraulique HATZ
Groupe hydraulique HATZ

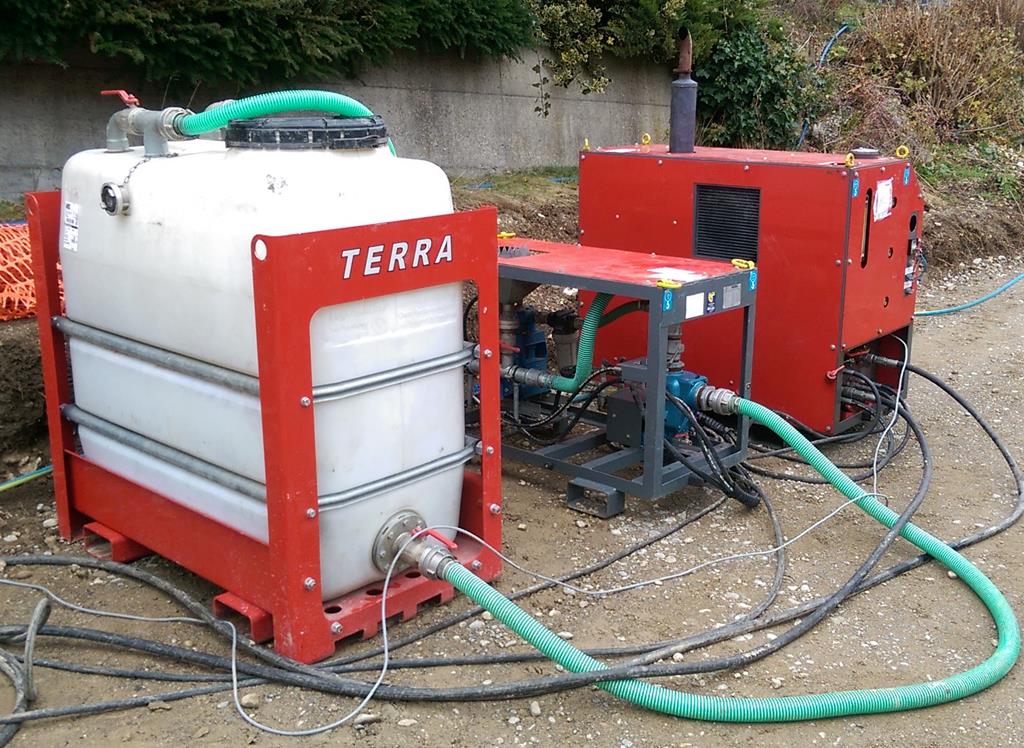

Station de Mélange

  1. Avec une ou deux cuves de 1'100 litres séparée
  2. Pour Bentonite ou Terractomer
  3. Avec tablette pour 2 sacs de Bentonite de 25 kg
  4. La Bentonite peut être déversée directement dans l'entonnoir.
  5. Pompe de mélange de 800 l/min
  6. Aspiration de la Bentonite en poudre par dépression (Venturi)
  7. 1'100 litres de boues de forage avec Bentonite sont prêts en 4 min
  8. Pompe de boues de forage haute pression FMC
  9. Débit de boues de forage maxi: 52 l/min (optinal: 95 l/min)
  10. Pression de boues de forage maxi: 55 bars

Station de Mélange
Station de Mélange



Données techniques

Données techniques

*   Dépend de la nature du sol
** Ces données dépendent de la diamêtre des tiges
Sous réserves de modifications techniques sans préavis.
Force de traction
6 t (60 kN)
Force de poussée
6 t (60 kN)
Puissance d'entraînement
42 kW (57 PS)
Couple
1600 Nm
Vitesse de rotation des tiges
150 U/min
Débit de boues de forage maxi
52 l/min
Pression de boues de forage maxi
55 bar
Trou pilote
ø 50 mm
Elargissement maxi *
ø 300 mm
Longueur de forage maxi *
50 m
Tiges de forage, longueur
0.5 m
Tiges de forage, diamètre
ø 30/40 mm
Rayon de pose mini**
15 m
Dimensions de la foreuse L x l x h
1.11 x 0.60 x 1.27 m
Poids de la foreuse
ca. 280 kg

Vos avantages

Puissante et productive:

La plus puissante et productive foreuse HDD de fond de fouille

Entraînement à double vérin:

Pas de perte de puissance. Force et fiabilité.

Rayon de courbure unique au monde:

Rayon de courbure de 15 m peut être atteint

Foreuse HDD All Terrain:

Burin à molettes et burin PDC disponibles, pour le forage de la roche



  Demandez l'offre

  Webshop:   www.boreshop.com

  Données techniques

Les Technologies

Leistungsstarke Grubenbohranlage für HDD Spülbohren

Forage horizontal dirigé avec la MINI-JET TERRA

HDD Spülbohren aus aus der Grube, Grubenbohranlage

Forage horizontal dirigé avec la MINI-JET TERRA

HDD drilling out of the manhole

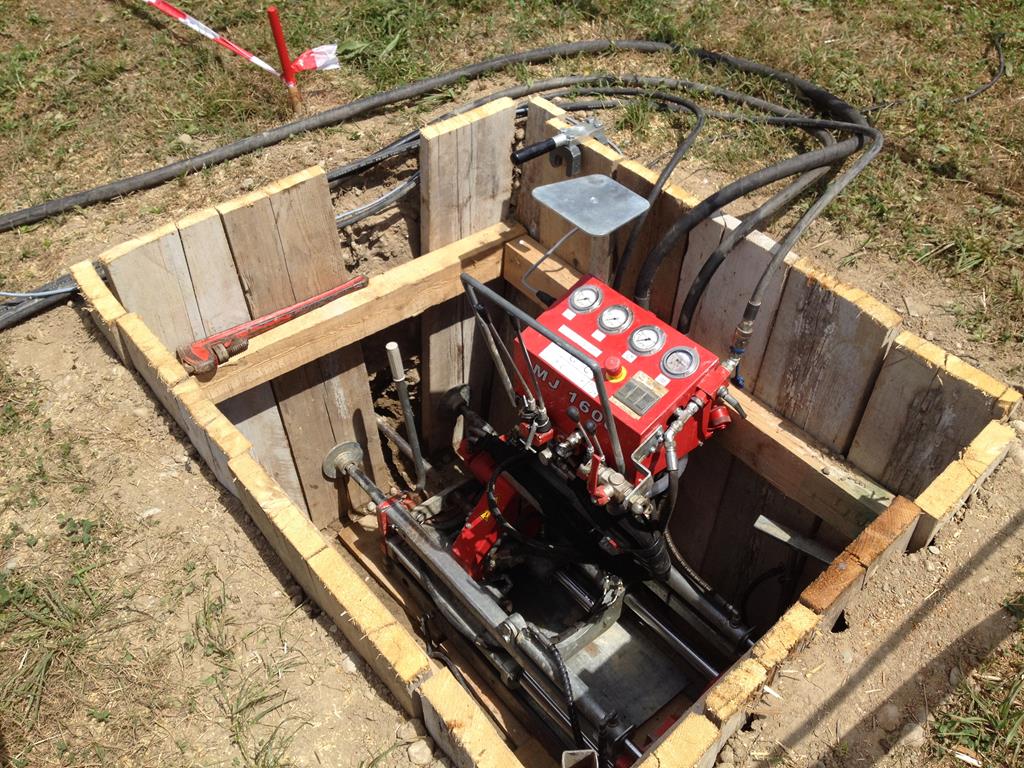

Manhole HDD with the TERRA MINI-JET
