TERRACTOR X 400

Eclateur à câble 40 t

40 tonnes pour des performances maximum

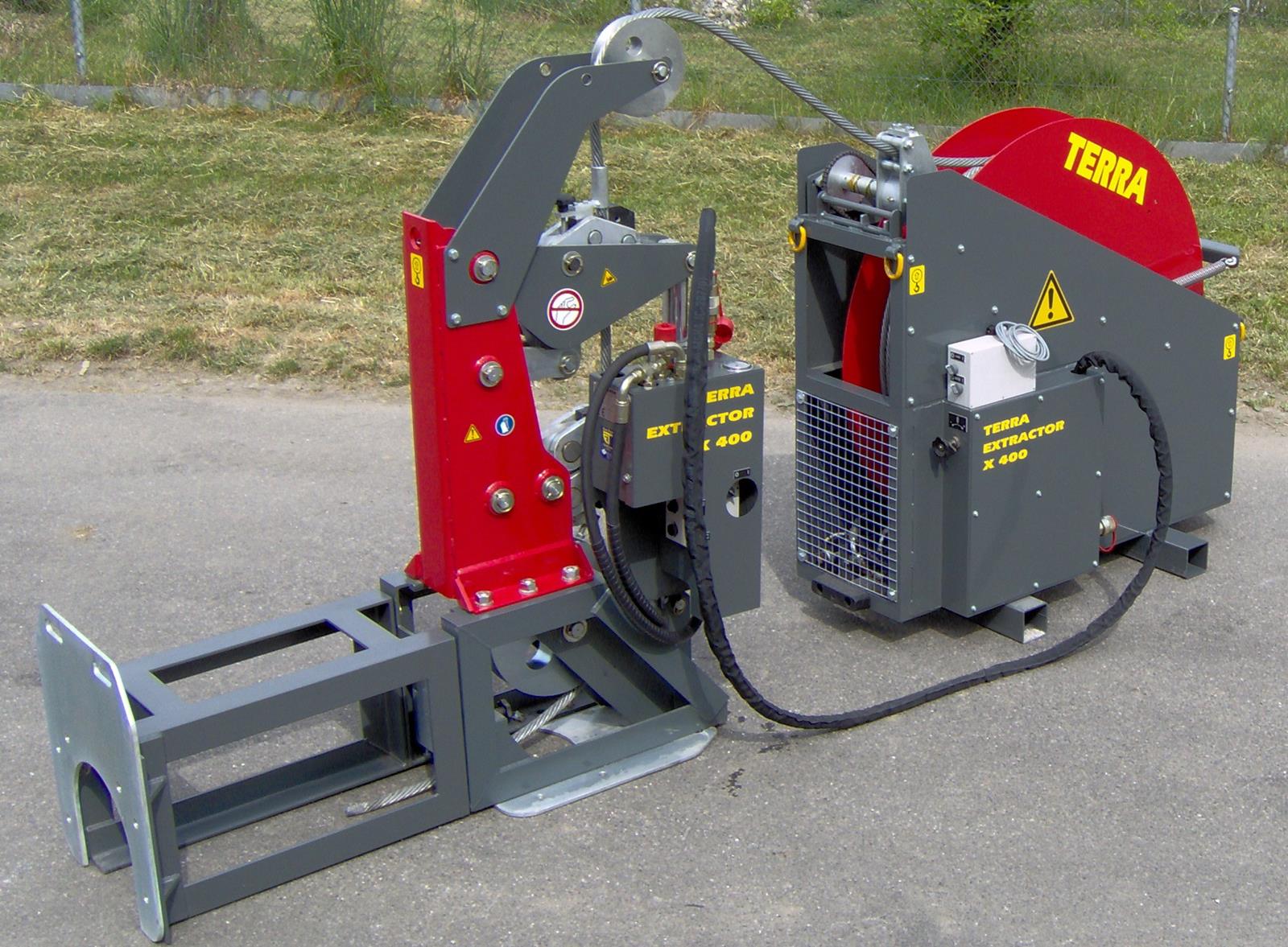

    Le TERRA-EXTRACTOR X 400 est un éclateur à câble extrêmement puissant et productif pour tous vos travaux difficiles de réhabilitation par éclatement. Propulsé par un puissant moteur diesel KUBOTA éprouvé de 25 CV, vous disposez de la puissance nécessaire pour effectuer les travaux rapidement et la durabilité indispensable pour fonctionner en continu, éclatement après éclatement. Le X 400 réhabilite des canalisations du ø 32 au ø 300 mm avec jusqu’à 40 tonnes de force de traction à 215 bars. De nouvelles canalisations jusqu’au ø 355 mm peuvent être remplacées sur des longueurs allant jusqu’à 150 m. Équipé de câbles de ø 25,4 ou 14 mm, le X 400 est idéal pour réhabiliter d’anciennes canalisations en fonte, fonte ductile, acier, béton, et PE/PVC. Son emprise compacte ne requiert que des petites fouilles. De plus, le système est conçu pour vous aider à réduire le temps perdu et à optimiser la productivité. Sa conception modulaire simple facilite son utilisation, son installation et son transport.

40 tonnes pour des performances maximum
40 tonnes pour des performances maximum

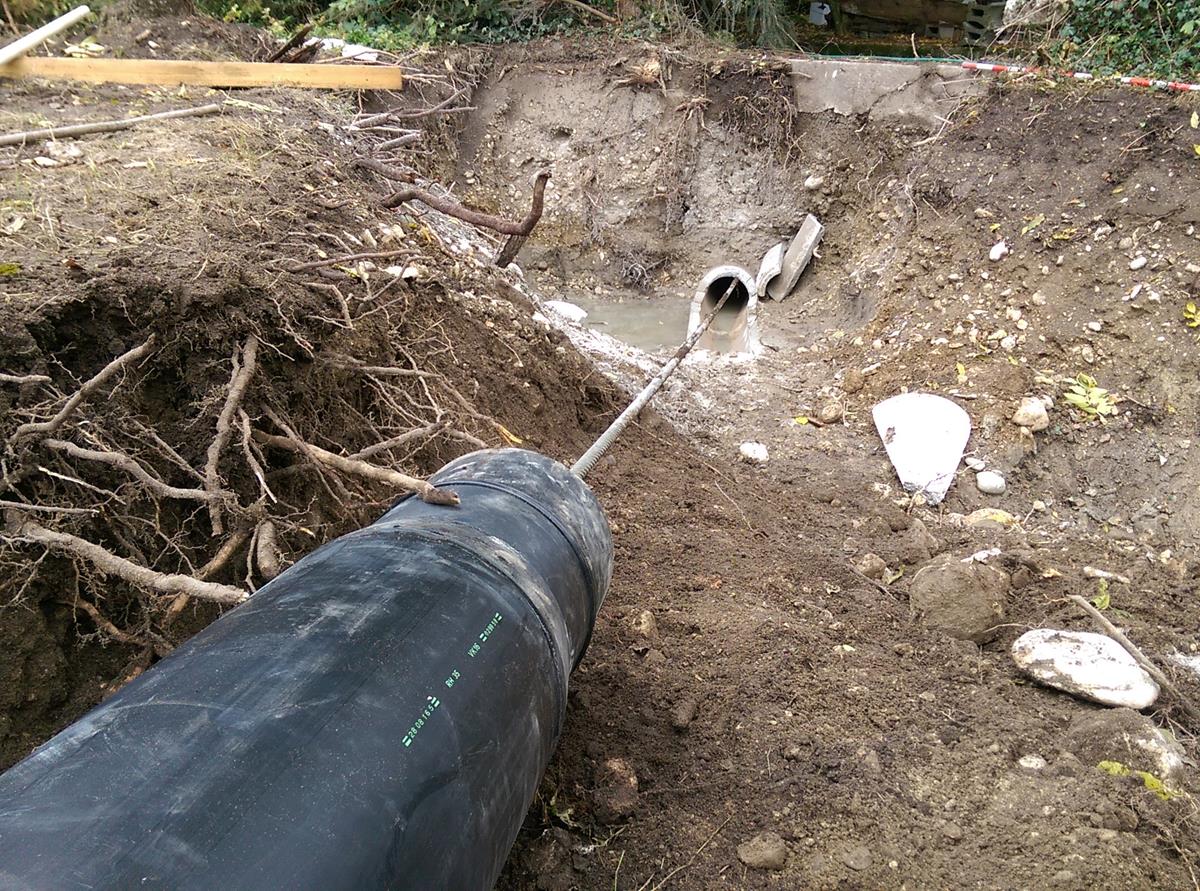

Tirage de canalisation entièrement automatisé

    La réhabilitation avec un éclateur à câble TERRA offre une grande flexibilité. Le TERRA-EXTRACTOR X 400 est équipé d’une télécommande électrique. Ensemble avec l’enrouleur de câble, le travail de tirage du tuyau est entièrement automatisé pour augmenter la productivité. La meilleure vitesse de traction du marché de 145 m/h peut être atteinte. Cela permet des réhabilitations par éclatement plus rapides et plus efficaces.

Tirage de canalisation entièrement automatisé
Tirage de canalisation entièrement automatisé

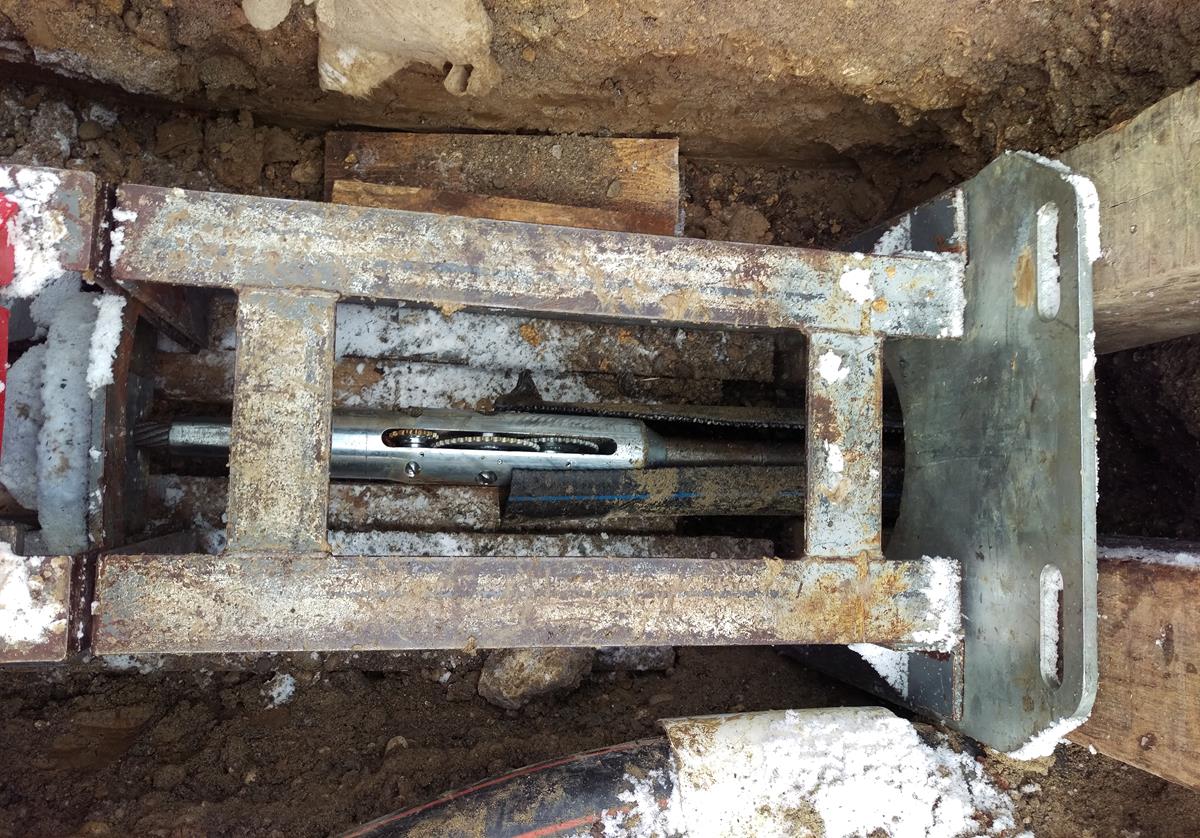

Plaque d'appui et cadre avant

    La robuste plaque d’appui stabilise le X 400 contre le sous-sol. Tous les outils d’éclatement et le nouveau tuyau peuvent être tirés dans le cadre avant de 0,8 m de longueur. Cela permet de désassembler facilement les outils dans la fouille.

Plaque d'appui et cadre avant
Plaque d'appui et cadre avant

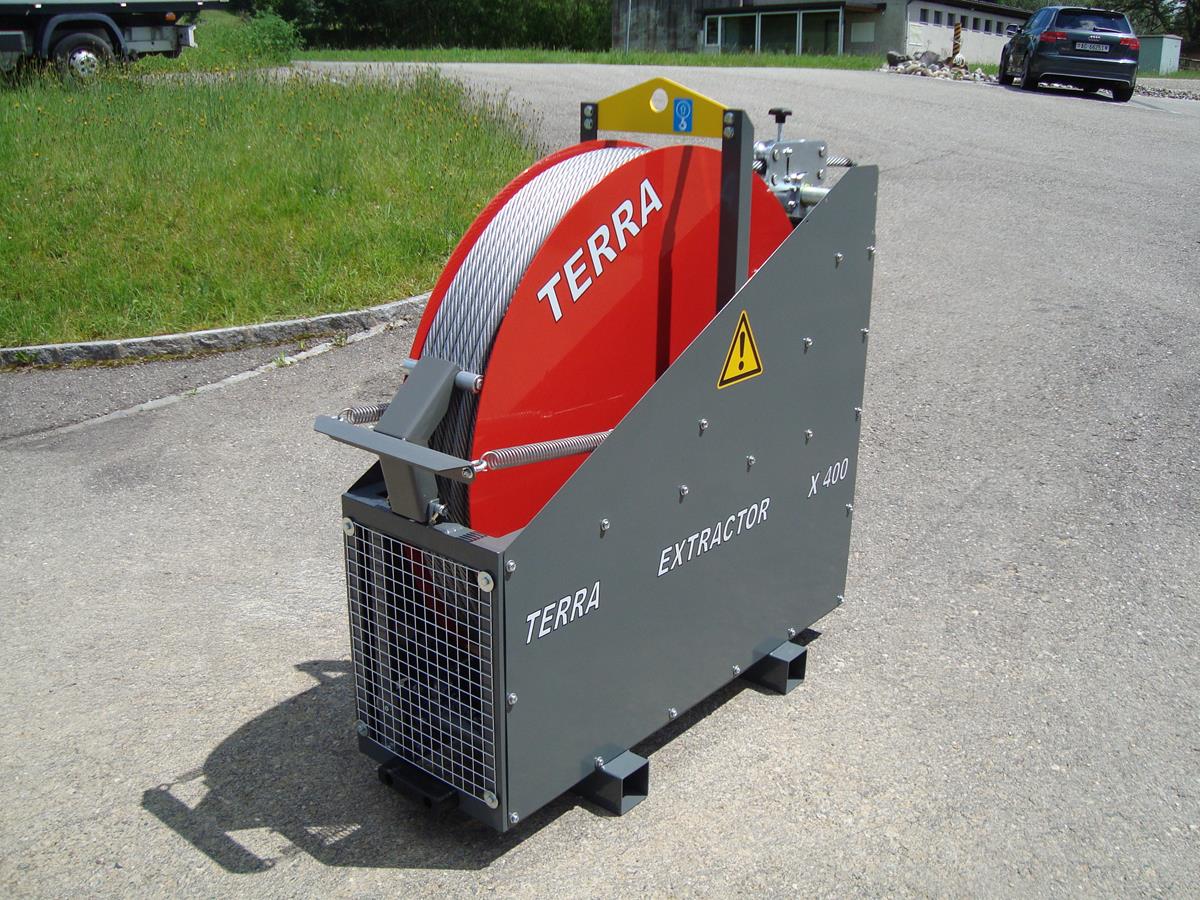

Enrouleur de câble hydraulique

    L’enrouleur de câble hydraulique assure une manutention facile du câble et il élimine les boucles. La force et la vitesse d’enroulement peuvent être ajustées au X 400. Il peut contenir jusqu’à 150 m de câble pour augmenter votre productivité. Il est idéal pour travailler de fouille à fouille et de regard à regard avec votre TERRA-EXTRACTOR X 400.

Enrouleur de câble hydraulique
Enrouleur de câble hydraulique

Travail en fouille

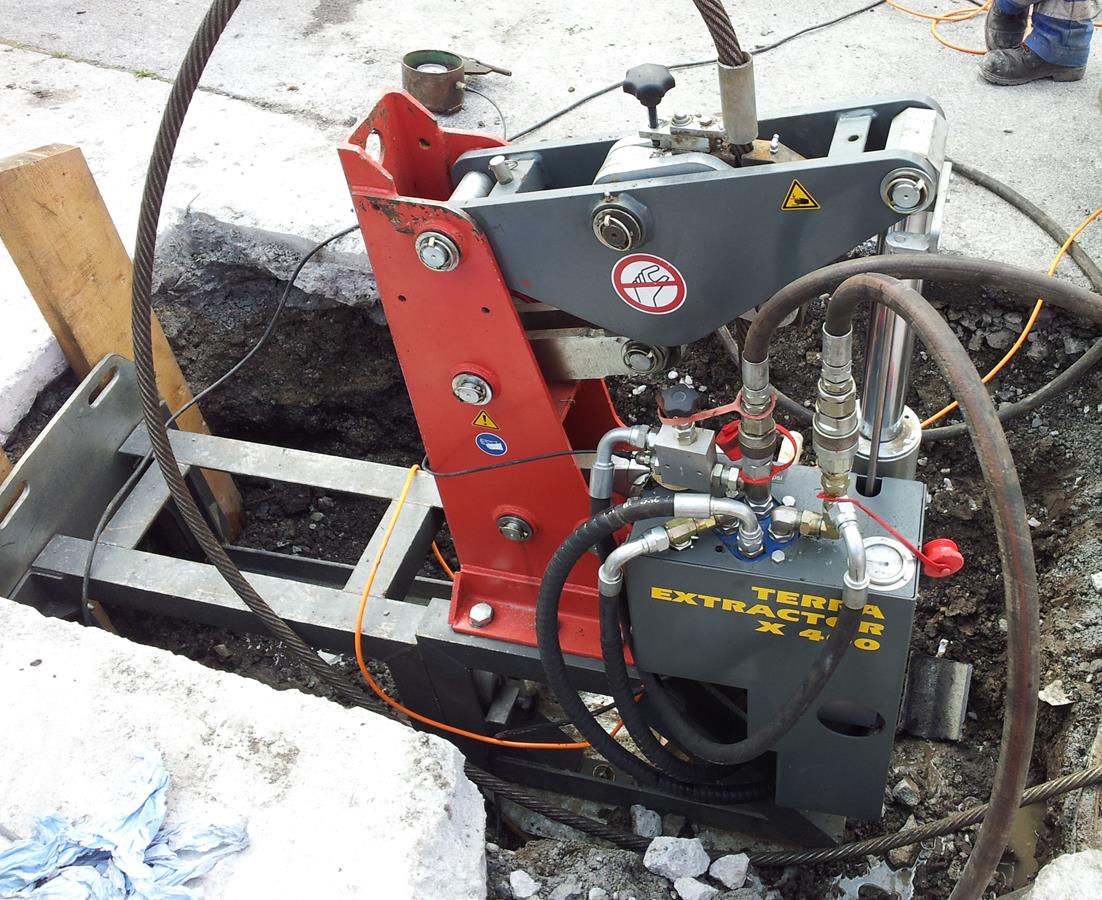

    Grâce à son design compact le X 400 ne nécessite qu’un petit espace de travail. Le X 400 possède plusieurs anneaux de levage et peut être descendu dans la fouille. La robuste plaque d’appui stabilise le X 400 contre le sous-sol. Tous les outils d’éclatement et le nouveau tuyau peuvent être tirés dans le cadre avant de 0,8 m de longueur. D’autres longueurs de cadre avant son proposées. Cela permet de désassembler facilement les outils dans la fouille. Son emprise compacte ne requiert que de petites fouilles et le système est conçu pour vous aider à réduire le temps perdu et à optimiser la productivité.

Travail en fouille
Travail en fouille

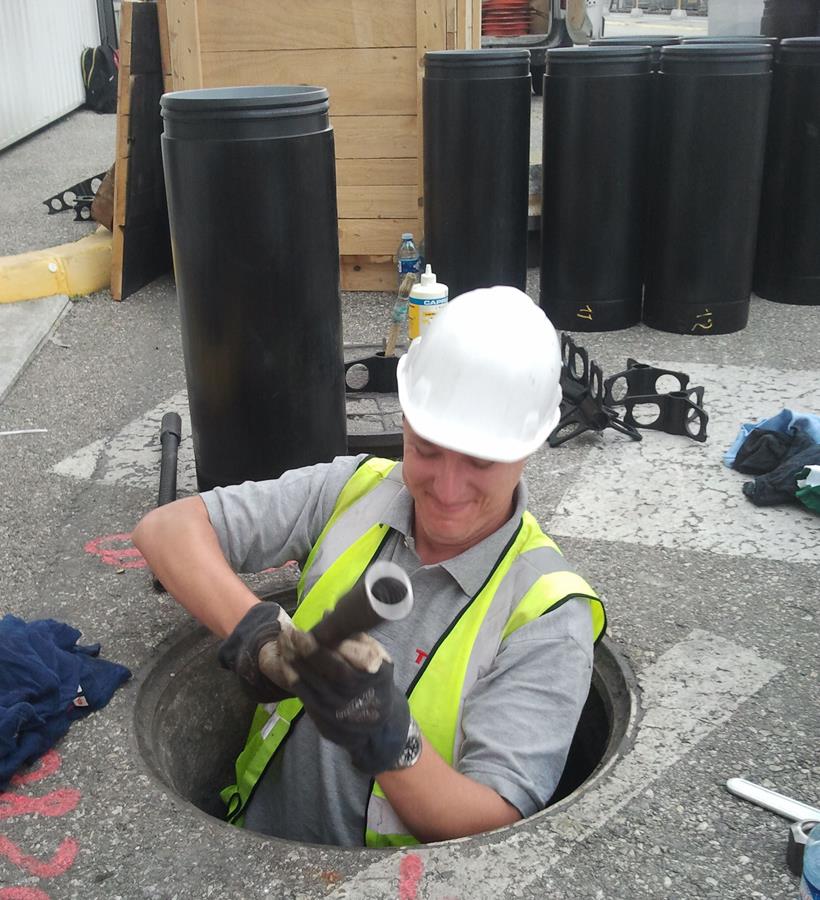

Travail de regard en regard

    Le X 400 peut être équipé d’un cadre de regards. Le X 400 reste en surface, en appui sur un pilier. Les travaux depuis des regards de ø 800 ou ø 1'000 mm sont possibles. En combinaison avec des tuyaux courts filetés, la totalité de l’éclatement peut être réalisée sans terrassement. Une solution intelligente de TERRA.

Travail de regard en regard
Travail de regard en regard

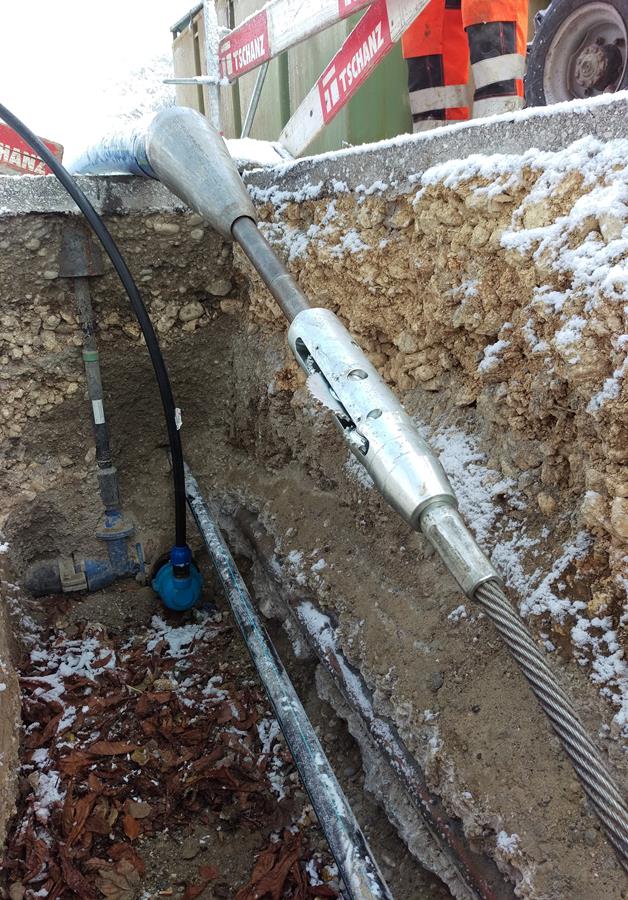

Éclatement avec des couteaux à disques

    Les anciennes canalisations en acier, fonte ductile et en plastique peuvent facilement être découpées avec des couteaux à disques spéciaux. Ils sont équipés de plusieurs disques coupants. Les disques coupants peuvent être changés sur site et permettent de larges applications en réhabilitation.

Éclatement avec des couteaux à disques
Éclatement avec des couteaux à disques

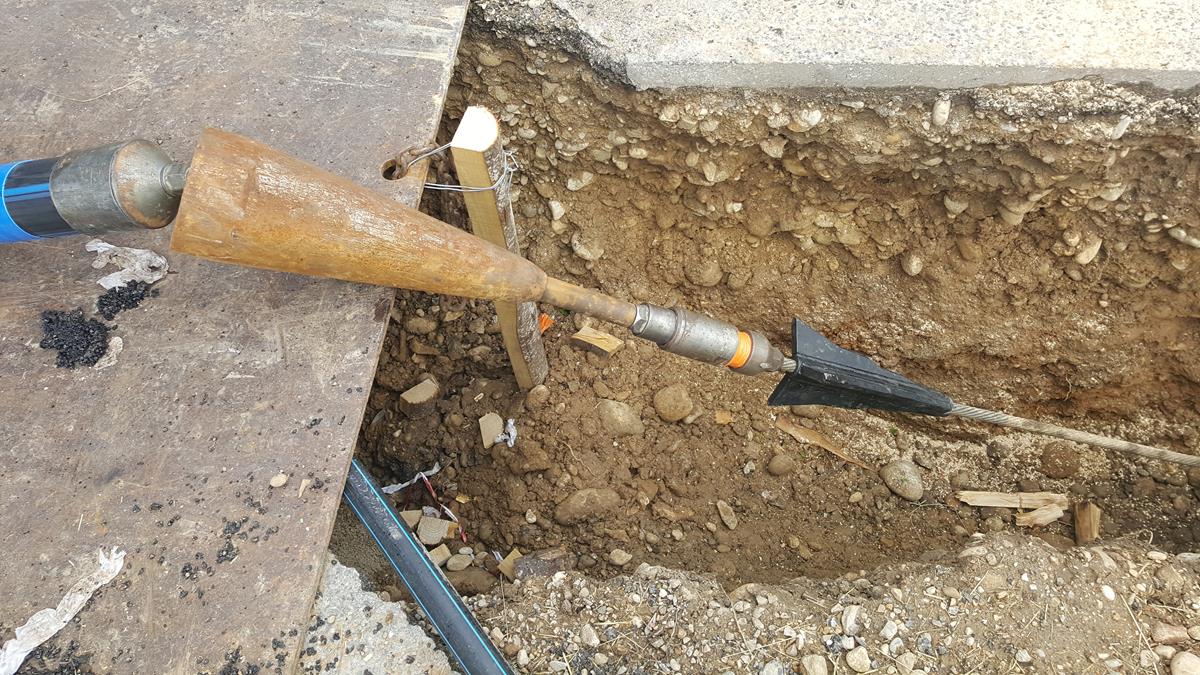

Éclatement avec des couteaux à 3 lames

    D’anciennes canalisations en fonte, amiante-ciment et béton, se découpent facilement avec un couteau à 3 lames. Chacun a un adaptateur de centrage. Même les emboitements peuvent être découpés avec les couteaux à 3 lames.

Éclatement avec des couteaux à 3 lames
Éclatement avec des couteaux à 3 lames

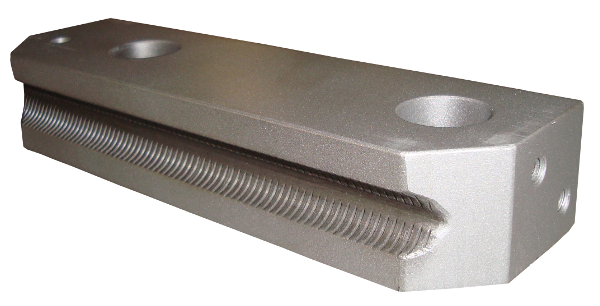

Mors et contre-mors

    4 mors de serrage avec rainure de dégagement (breveté) garantissent un contact sûr avec le câble, peu importe qu'il soit neuf ou souillé.4 mors de serrage avec rainure de dégagement (breveté) garantissent un contact sûr avec le câble, peu importe qu'il soit neuf ou souillé. Le mors principal serre le câble, pendant que les deux vérins poussent l'ensemble vers le haut.

Mors et contre-mors
Mors et contre-mors

Groupe hydraulique diesel

    Le X 400 est propulsé par un puissant groupe hydraulique diesel KUBOTA. Le robuste et puissant moteur offre jusqu’à 25 CV pour une productivité maximum. Il possède une vitesse rapide et une vitesse puissante. Le moteur a une batterie pour le starter électrique. Il dispose d’une surveillance hydraulique interne. La pression hydraulique peut être ajustée de zéro à la pression maximum via une télécommande électrique. Il est durable et fiable. Il permet même des opérations en milieu tropical ou très chaud en raison de son grand refroidisseur d’huile.

Groupe hydraulique diesel
Groupe hydraulique diesel

Diagramme opérationnel

    Technisches Diagramm



Données techniques

Données techniques



Sous réserves de modifications techniques sans préavis.
Force de traction maximale
400 kN (40 to) bei 215 bar
Renouvellement de canalisation
Ø 40 - 250 mm
Nouvelles canalisation
bis Ø 355 mm
Longueurs jusqu'à
bis zu 125 m
Vitesse
- à 80 l/min
145 m/h (2.4 m/min)
Pression d'utilisation maxi
215 bar
Débit d'huile nécessaire
80 ltr/min
Câble de traction
Ø 25 mm
Poids du câble de traction
3.1 kg/m
Dimensions: L x l x h (avec châssis)
1.66 m x 0.60 m x 1.58 m
Poids (sans câble)
590 kg

Vos avantages

Réhabilitati on à haute vitesse:

145 m/h avec la télécommande automatique

Fouille à fouille:

Travail dans les plus petites fouilles possible

Regards à regards:

Réhabilitati on de canalisations sans aucune fouille

Mors de serrage High‐Tech:

Ils mordent même les câbles sales ou mouillés

Coefficient de sécurité:

Câbles spéciaux avec un coefficient de sécurité de 1,5



  Demandez l'offre

  Webshop:   www.boreshop.com

  Données techniques

Les Technologies

Pipe Rehabilitation with smalles roller cutters

Pipe Rehabilitation - use smallest availabe roller cutters

Berstlining mit zerlegbarem Seilberster direkt aus dem Haus

TERRA-EXTRACTOR Eclateur à câble

Rohrsanierung Endlosrohr

Pipe Rehabilitaion with the X 400 from pit to pit

Eclatement calibré de regard à regard avec des tuyaux courts

Dynamic Pipe Cracking

Dynamic Pipe Cracking

Rohrsanierung Endlosrohr

Pipe Rehabilitaion with the X 300 C from pit to pit

Pipe Rehabilitation with short pipes

Pipe Rehabilitation with short pipes

Pipe bursting with short pipes from manhole to manhole

Pipe renewal with the X 400 with short pipes from manhole to manhole
