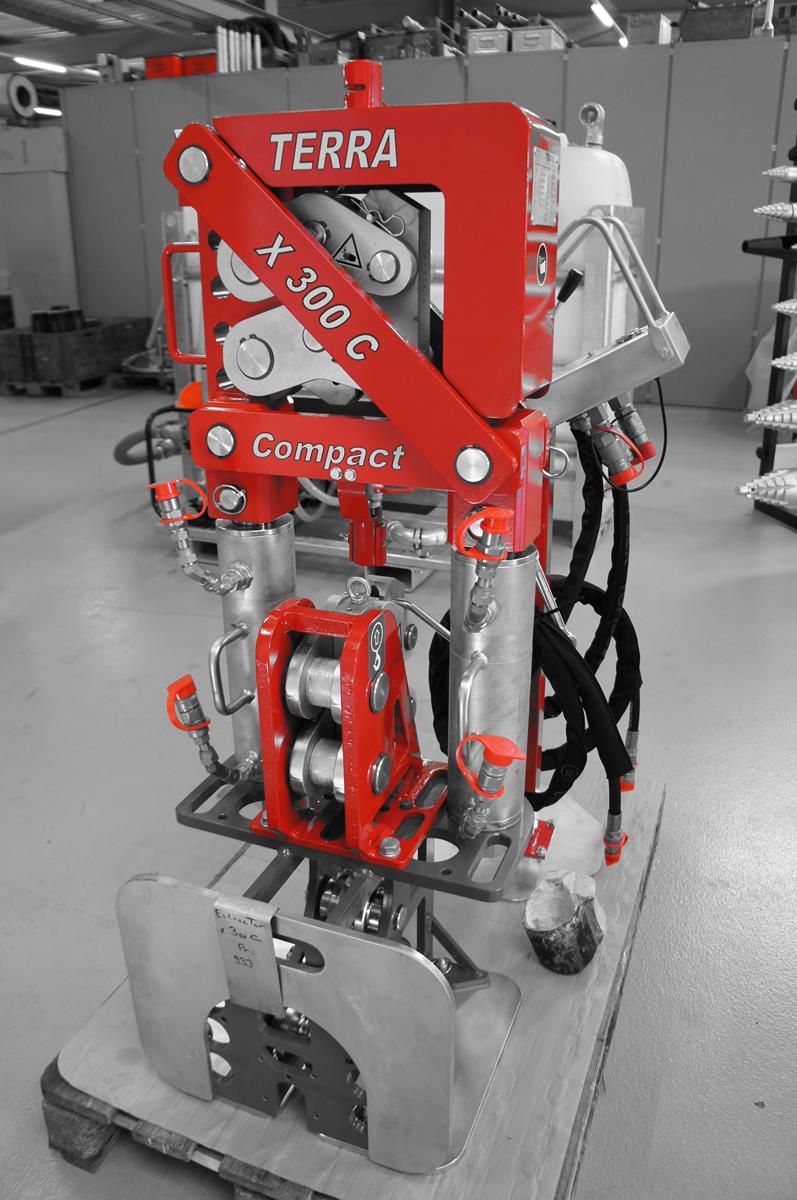

TERRA-EXTRACTOR X 300 C

Eclateur à câble 30 to, démontable

Compact et puissant

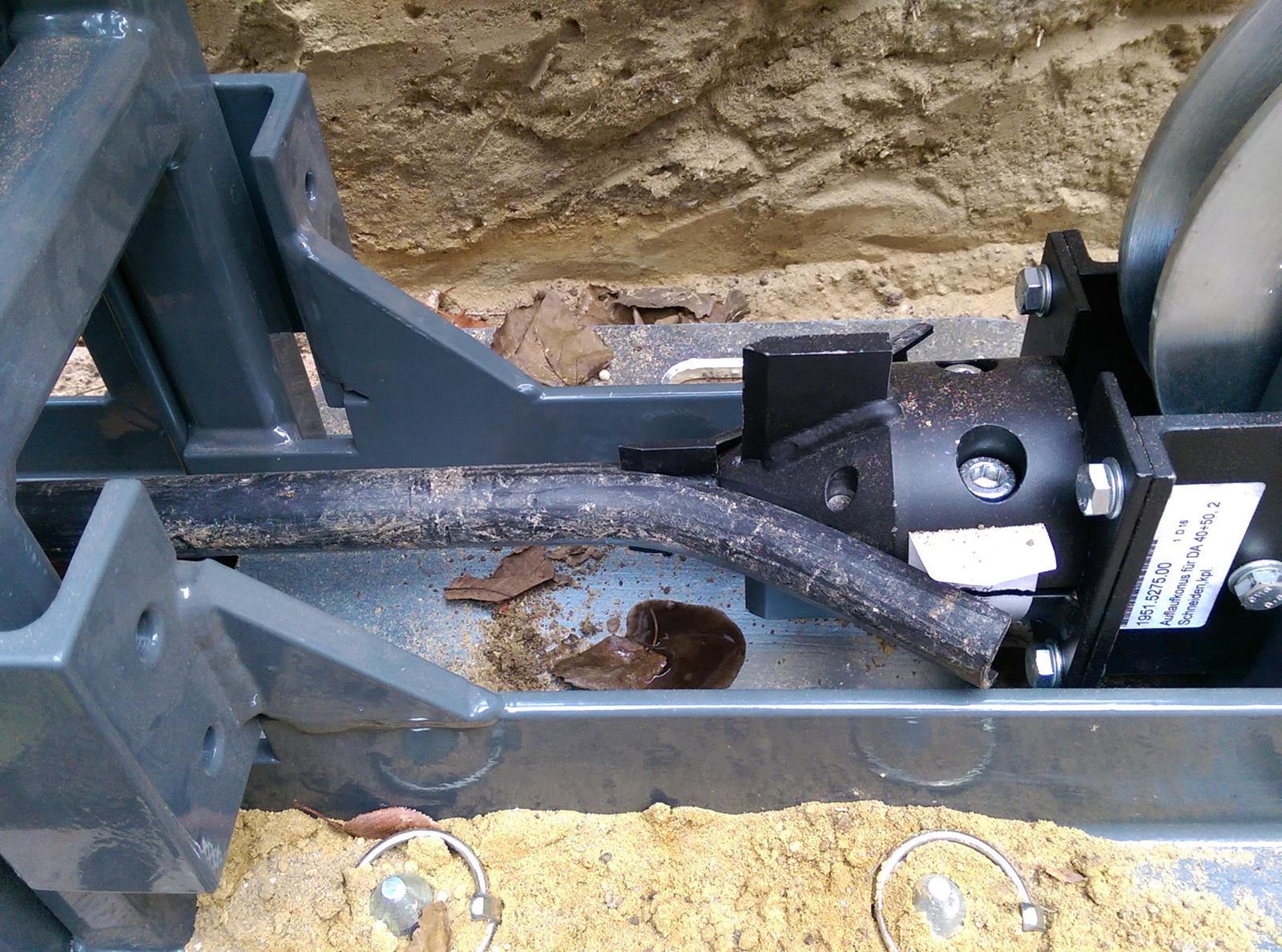

    Le TERRA-EXTRACTOR X 300 C est un éclateur à câble extrêmement puissant et compact pour réhabiliter par éclatement tous les branchements. Équipé d’un câble de ø 22 ou ø 14 mm, le X 300 C est idéal pour réhabiliter d’anciennes canalisations en fonte, acier, argile ou PE / PVC. La réhabilitation avec un éclateur à câble TERRA offre une grande flexibilité. Son emprise compacte ne requiert que des petites fouilles. De plus, le système est conçu pour vous aider à réduire le temps perdu et à optimiser la productivité. Sa conception modulaire simple facilite son utilisation, son installation et son transport.

Compact et puissant
Compact et puissant

30 tonnes pour des performances maximum

    Propulsé par un moteur VANGUARD éprouvé de 23 CV, vous disposez de la puissance nécessaire pour effectuer les travaux rapidement et la durabilité indispensable pour fonctionner en continu, éclatement après éclatement. Le X 300 C réhabilite les branchements du ø 20 au ø 200 mm avec des forces de traction pouvant atteindre 30 tonnes à 235 bars. Les nouvelles canalisations jusqu’au ø 180 mm peuvent être remplacées sur des longueurs jusqu’à 120 m. Le X 300 C fonctionne à basse pression, vous pouvez donc choisir parmi une variété de sources hydrauliques. Utilisez notre unité de contrôle dédiée ou toute autre alimentation hydraulique capable de supporter 235 bars avec un débit d’au moins 40 litres / min. Vous pouvez même l’utiliser à partir de votre pelle hydraulique en le connectant simplement à son système d’attache rapide.

30 tonnes pour des performances maximum
30 tonnes pour des performances maximum

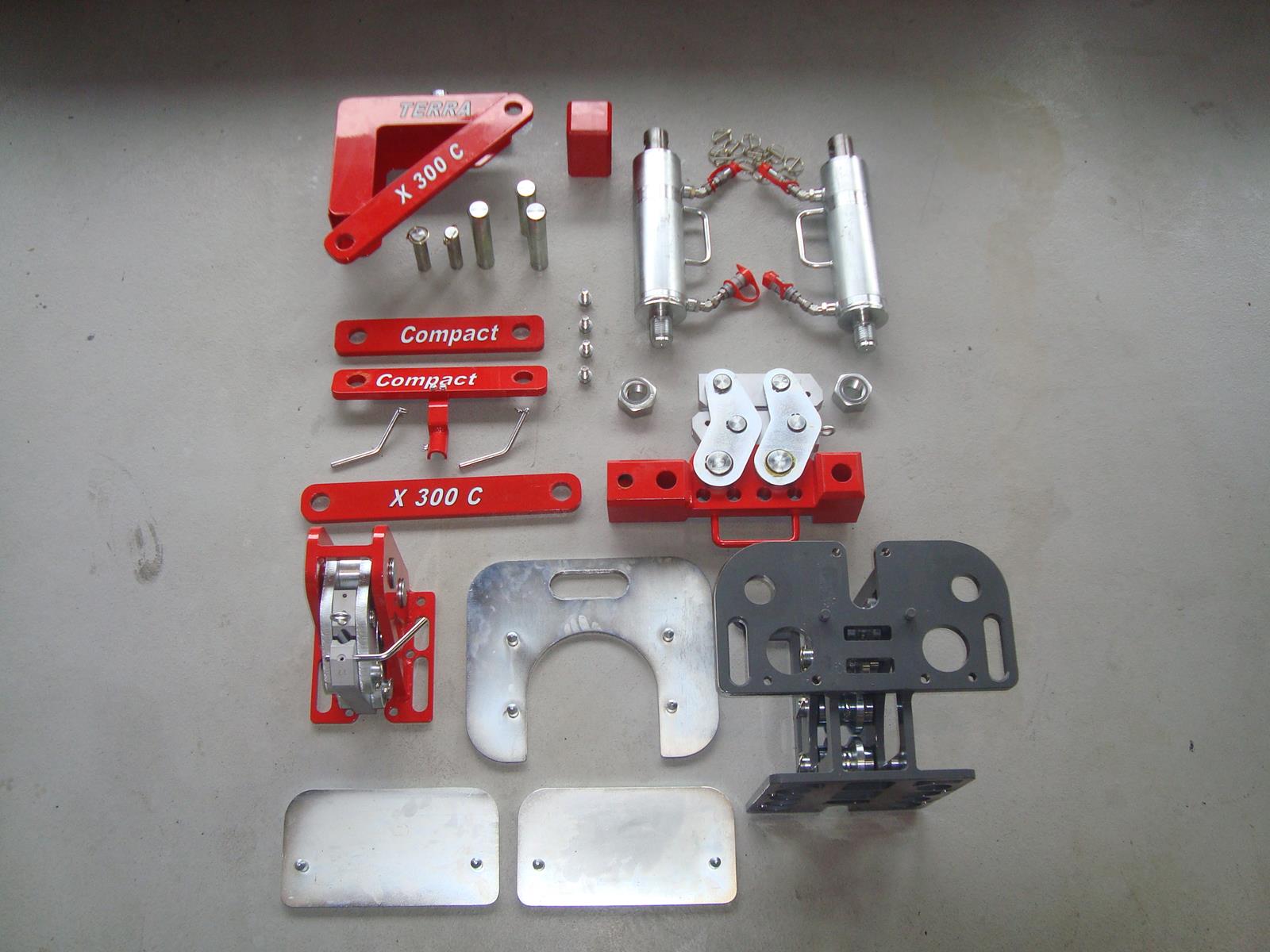

Démontable

    Sa conception modulaire simple facilite son utilisation, son installation et son transport. Le X 300 C se désassemble facilement en éléments de moins de 45 kg.
    Les œillets servent de point d'ancrage pour déposer le X 300 C sur son emplacement de travail.

Démontable
Démontable

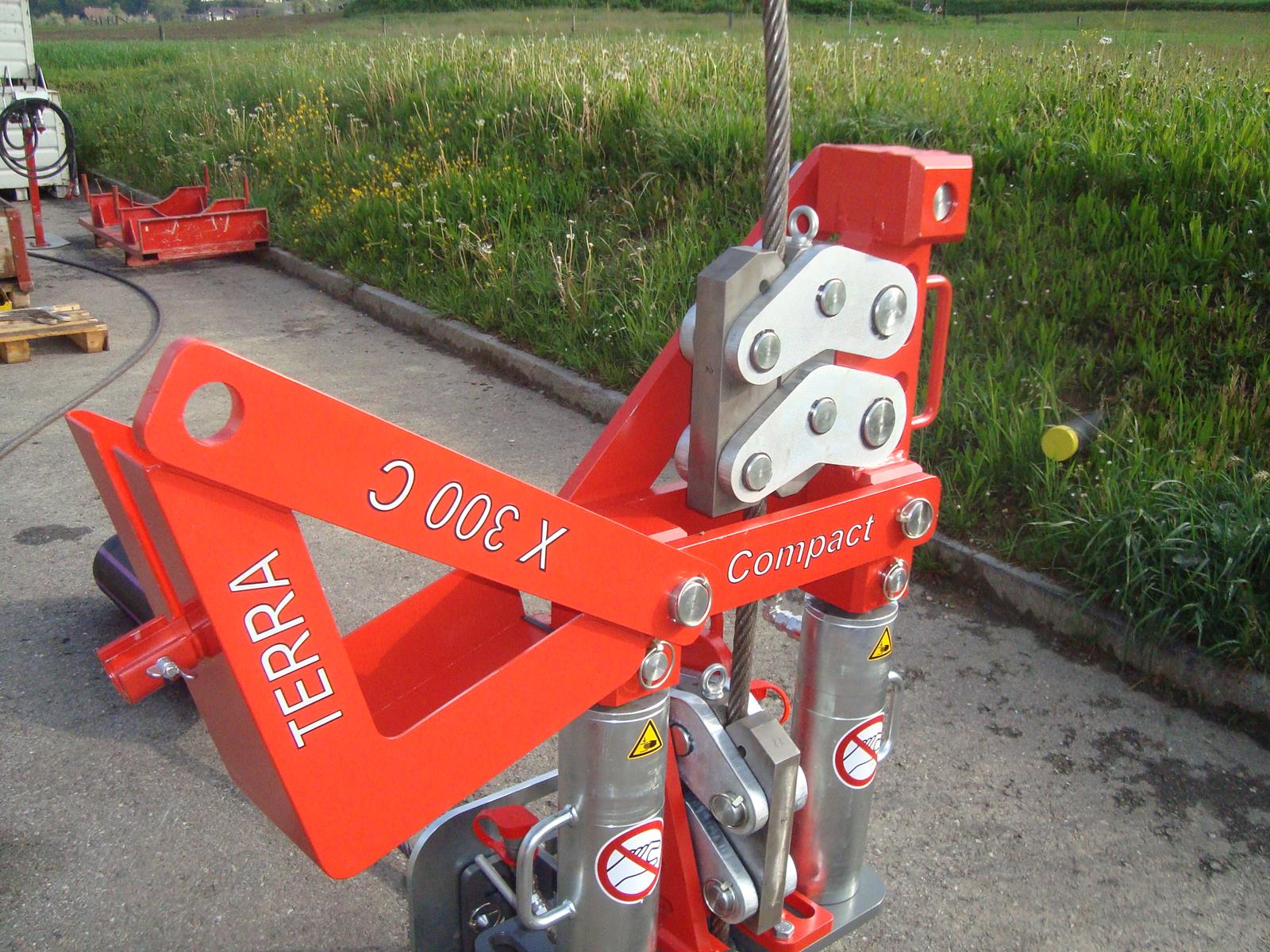

Mors et contre-mors

    4 mors de serrage avec rainure de dégagement (breveté) garantissent un contact sûr avec le câble, peu importe qu'il soit neuf ou souillé.4 mors de serrage avec rainure de dégagement (breveté) garantissent un contact sûr avec le câble, peu importe qu'il soit neuf ou souillé. Le mors principal serre le câble, pendant que les deux vérins poussent l'ensemble vers le haut.

Mors et contre-mors
Mors et contre-mors

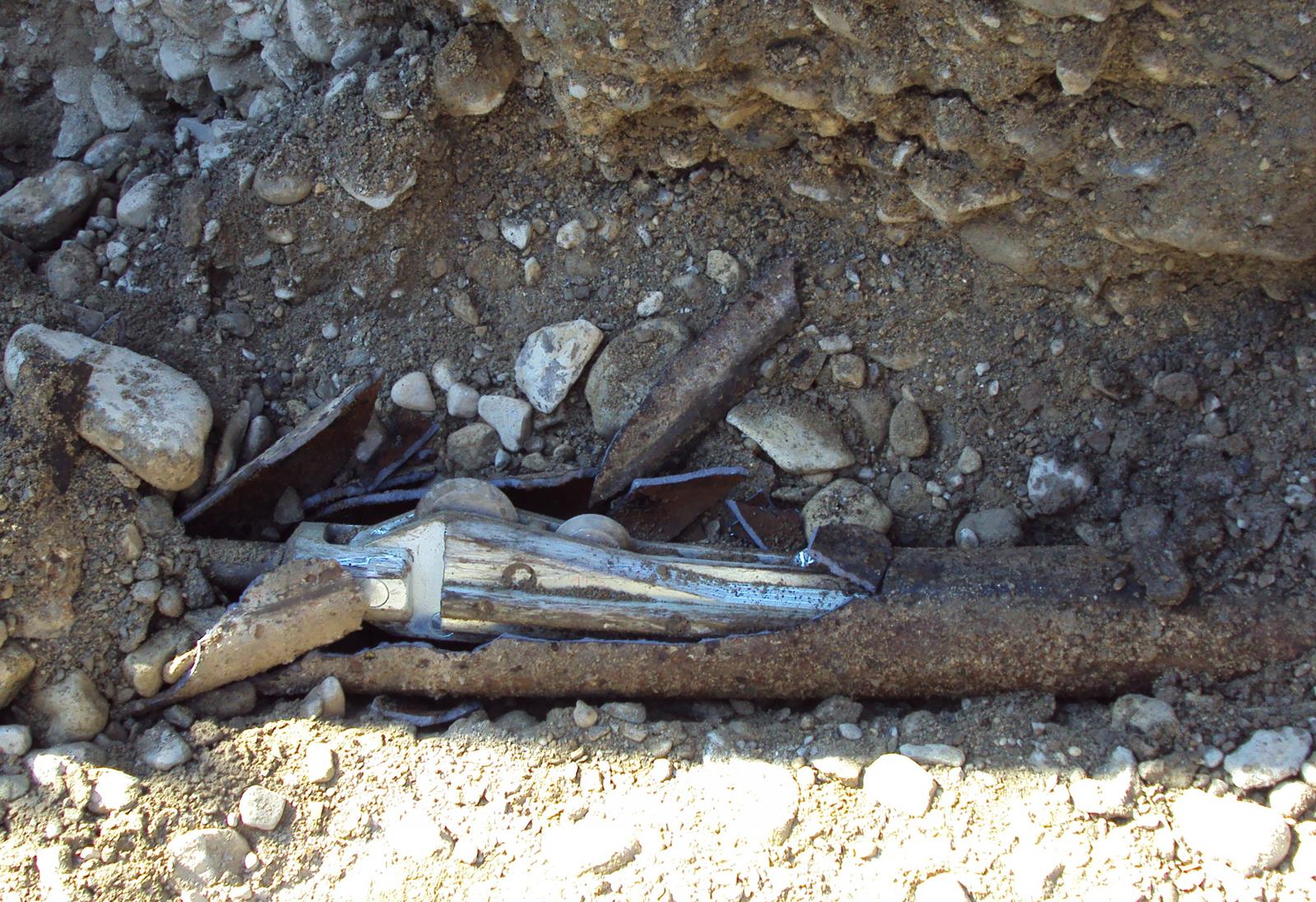

Travail en cave

    LE X 300 C se désassemble facilement en éléments de moins de 45 kg. Il peut être aisément transporté à la main par 1 ou 2 personnes dans des caves pour la réhabilitation d’anciens branchements.

Travail en cave
Travail en cave

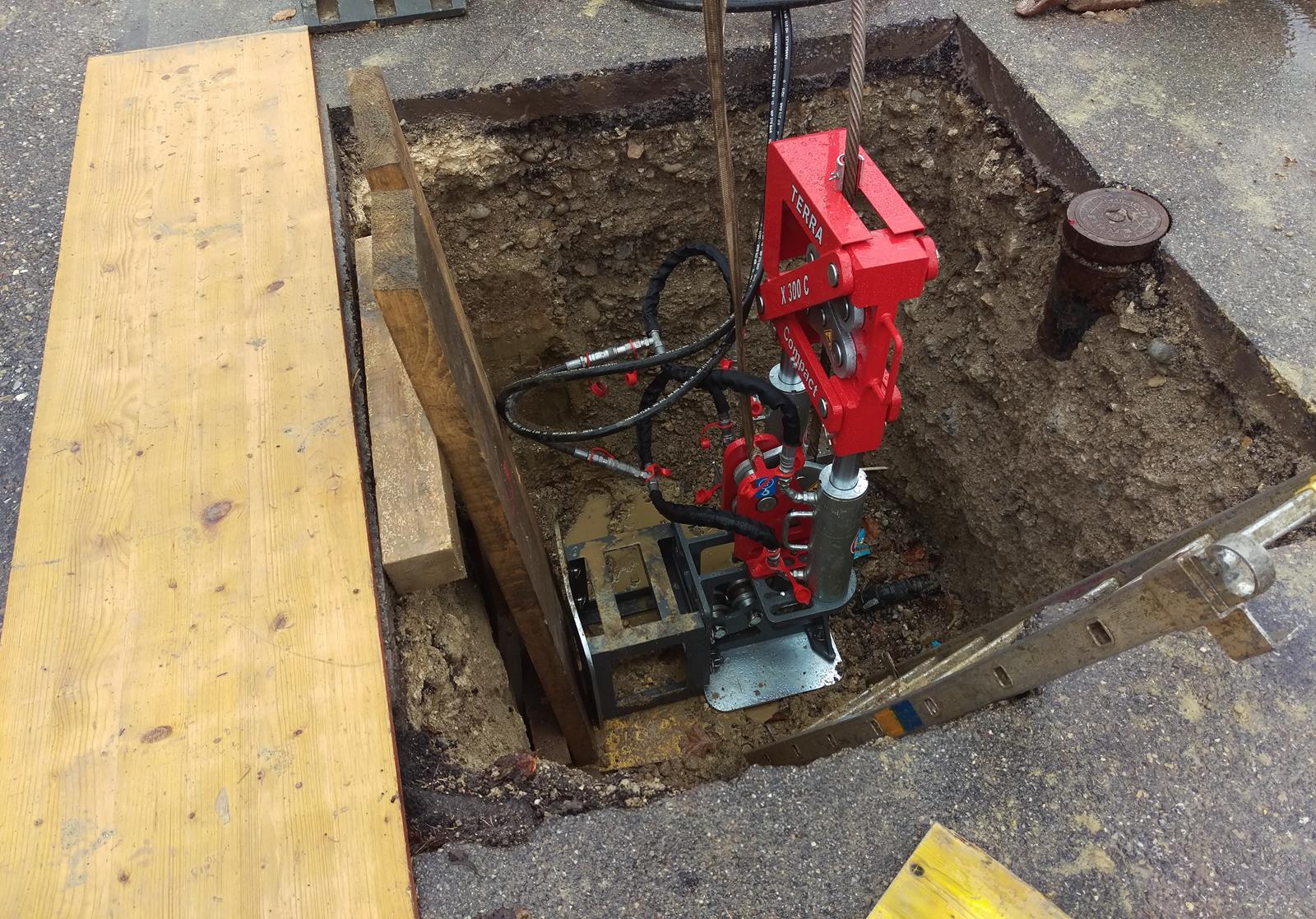

Travail en fouille

    En raison de sa conception compacte, le X 300 C ne nécessite qu’un très petit espace de travail. La robuste plaque d’appui stabilise l’éclateur à câble contre le sous-sol. Pour la réhabilitation d’anciennes canalisations principales, les travaux depuis des fouilles peuvent facilement être effectués. Son emprise compacte ne requiert que de petites fouilles et le système est conçu pour vous aider à réduire le temps perdu et à optimiser la productivité.

Travail en fouille
Travail en fouille

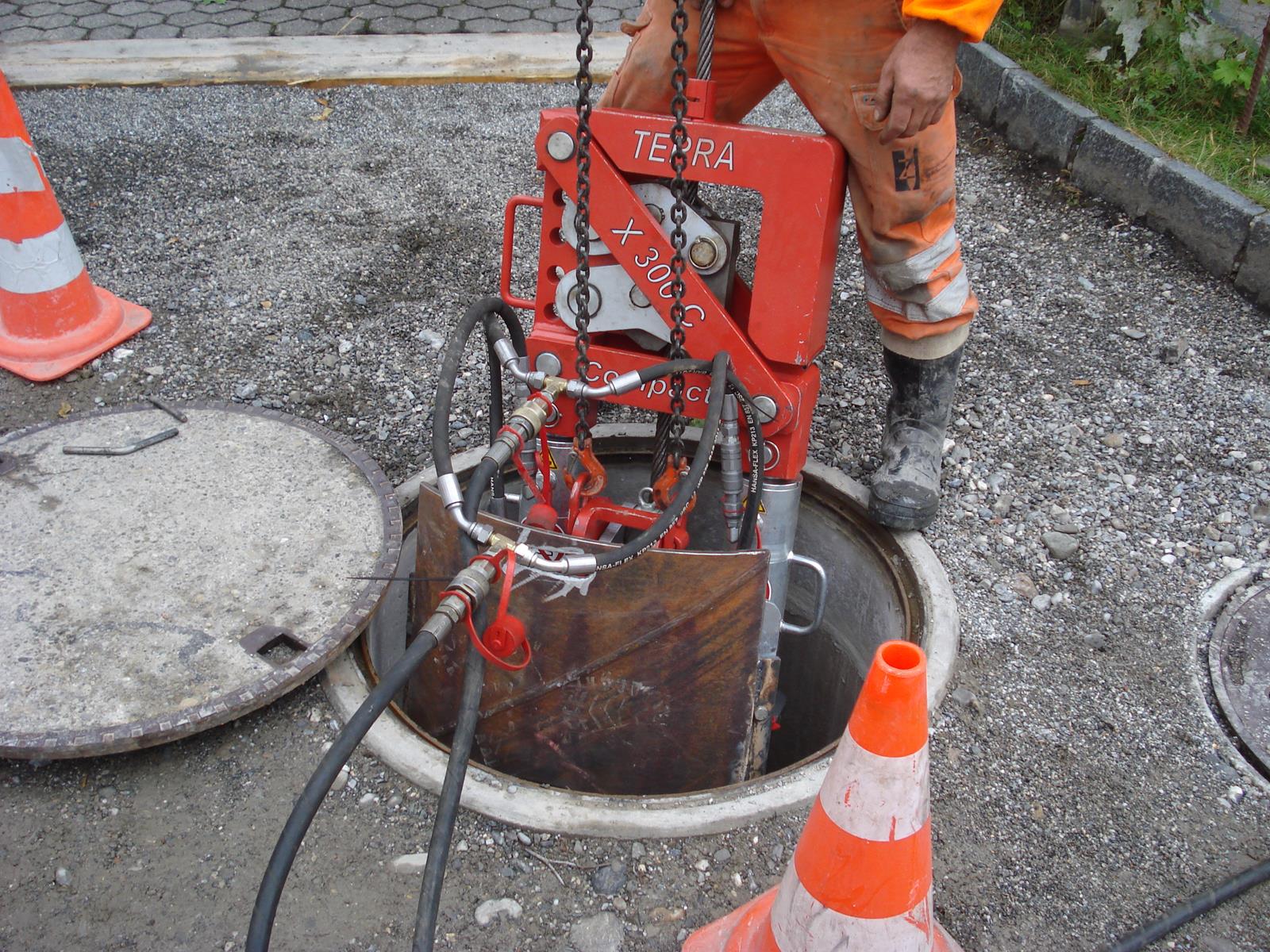

Travail en regard

    Le X 300 C peut être équipé de plaques d’appui rondes. Les travaux depuis des regards de ø 800 ou ø 1'000 mm sont possibles. En combinaison avec des tuyaux courts filetés, la totalité de l’éclatement peut être réalisée sans terrassement. Cela permet des réhabilitations plus rapides et plus efficaces.

Travail en regard
Travail en regard

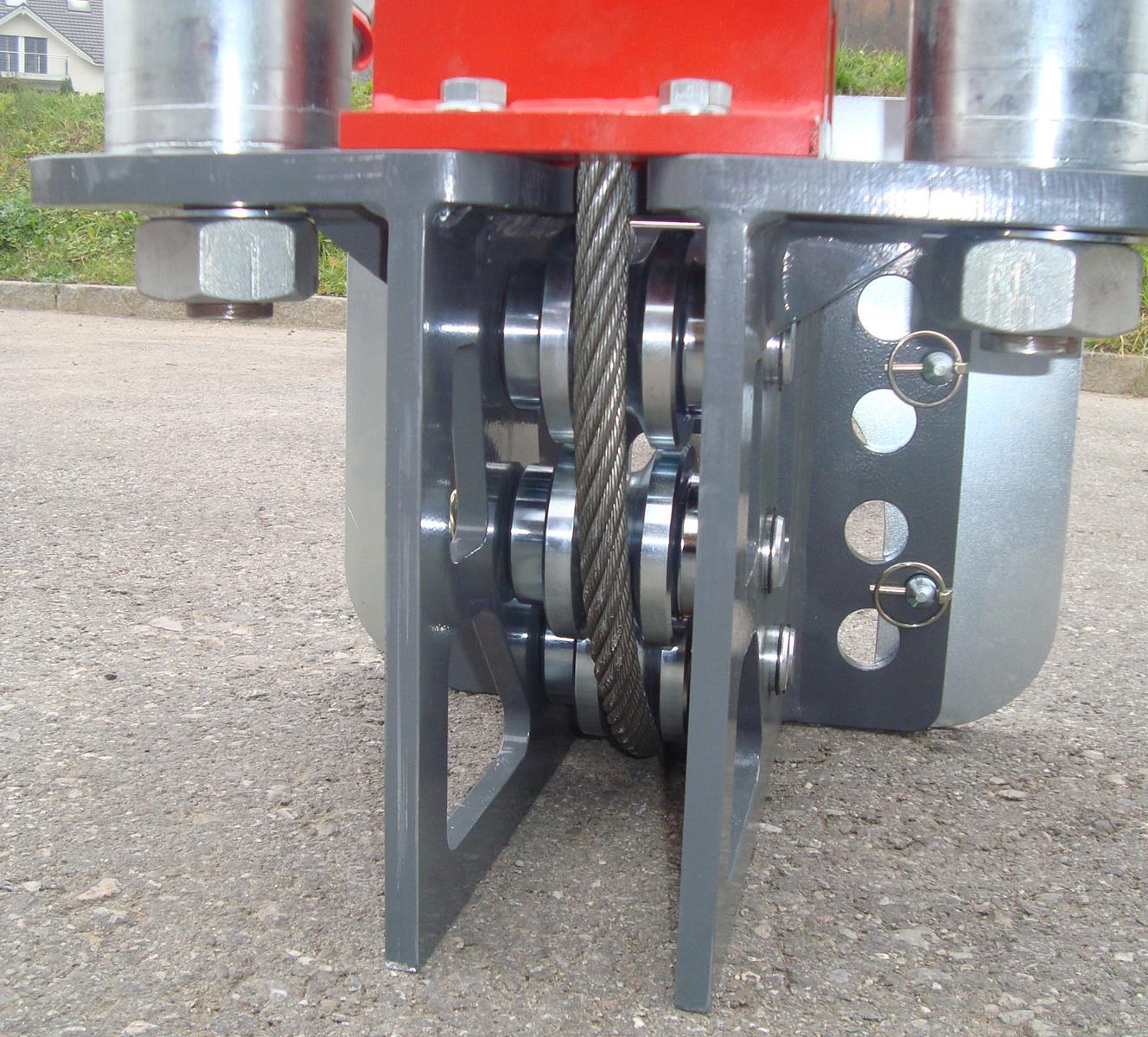

Poulies

    Les poulies renvoient le câble de traction de la position horizontale à la verticale. Cela minimise la fouille requise. Élargissez vos marges, pas vos fouilles. Le guide de câble garantit que le câble traverse facilement le bloc mors de traction. Il élimine l’effet ‘bungee’ pour améliorer la productivité.

Poulies
Poulies

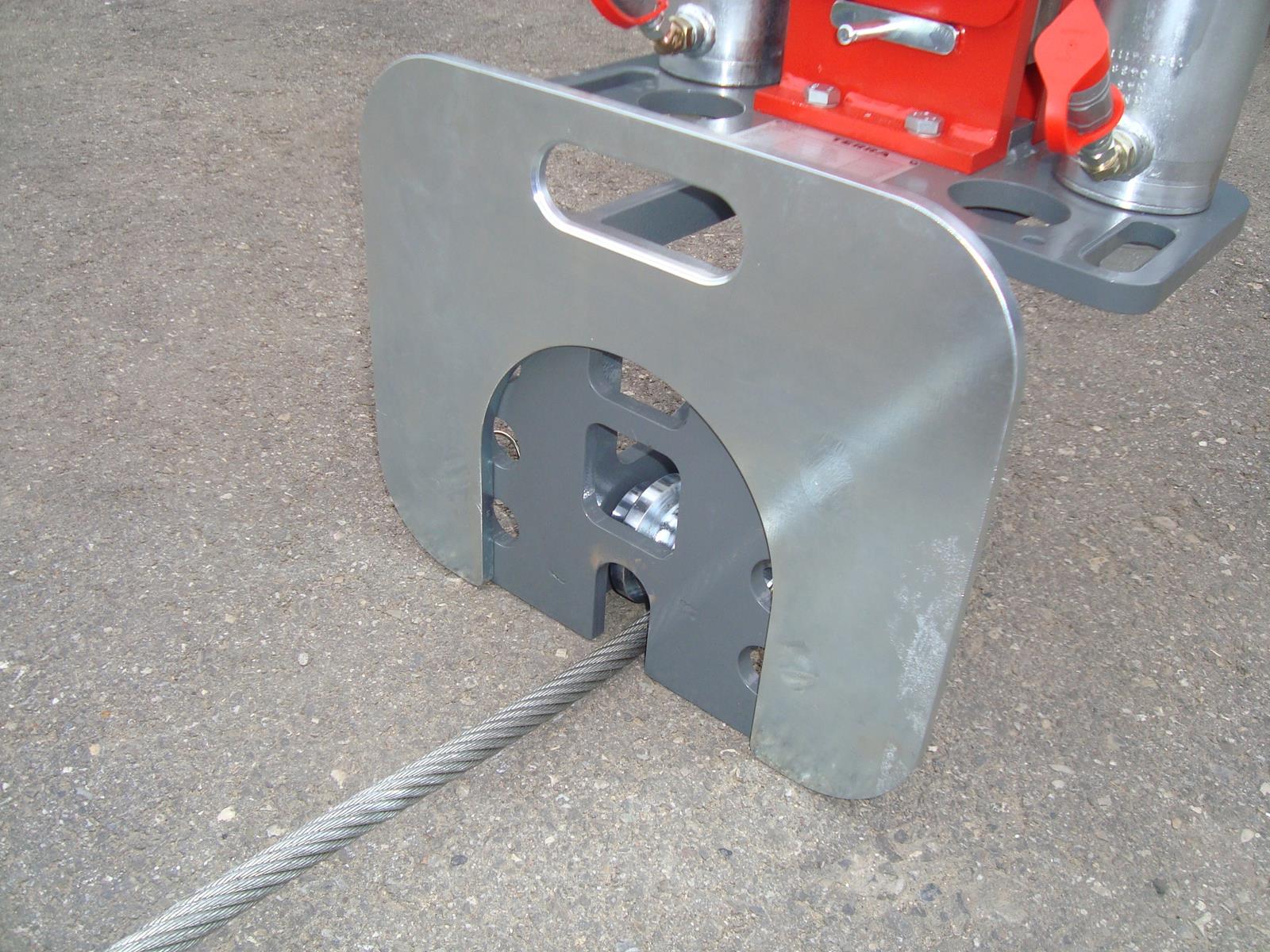

Plaque d'appui minimum

    Avec sa plaque d’appui compacte, le X 300 C travaille sur des petites zones de 0,4 x 0,6 m.

Plaque d'appui minimum
Plaque d'appui minimum

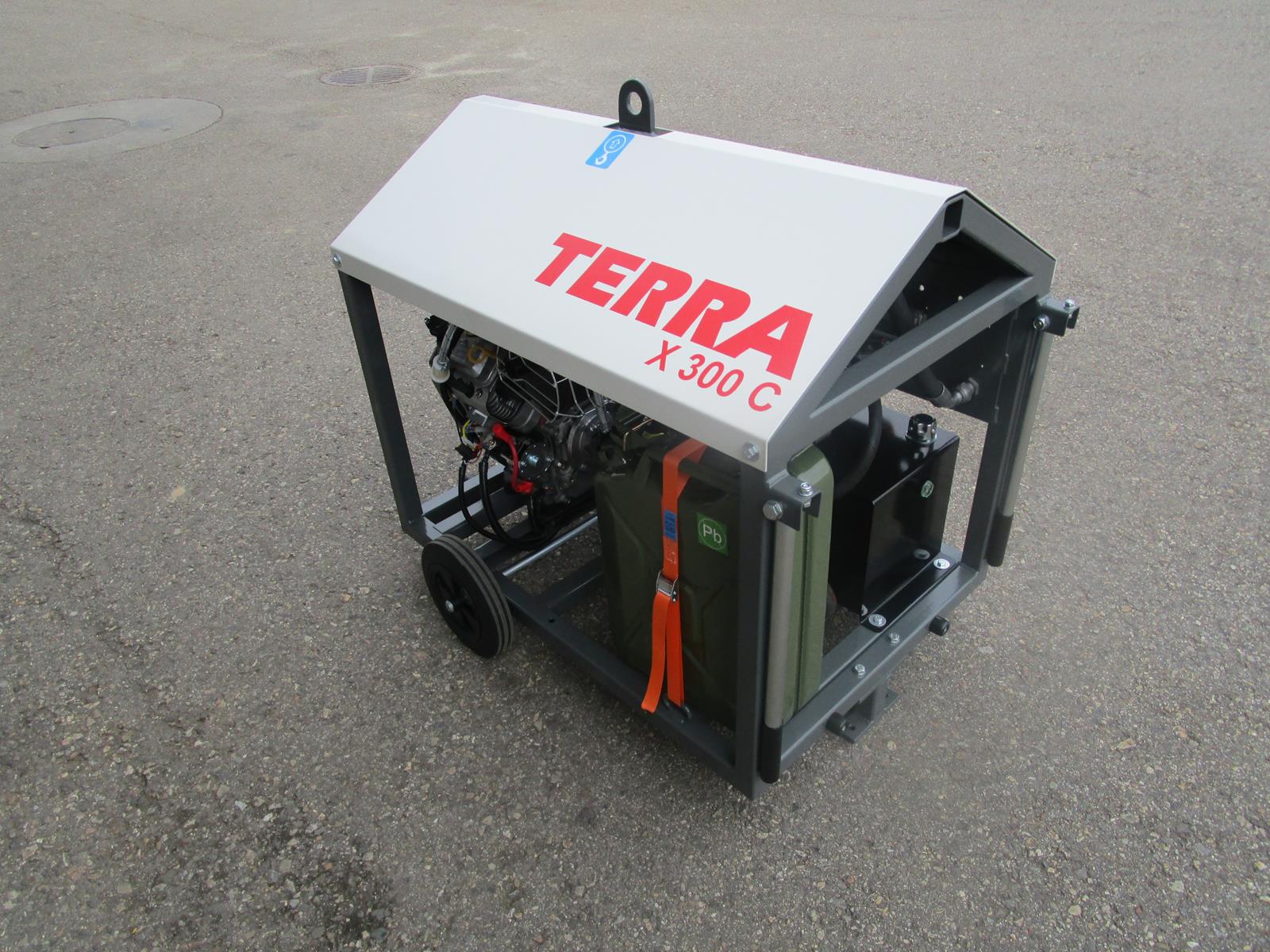

Groupe hydraulique

    Le X 300 C fonctionne à basse pression avec une productivité élevée. La moteur essence VANGUARD, robuste et puissant, off

Groupe hydraulique
Groupe hydraulique

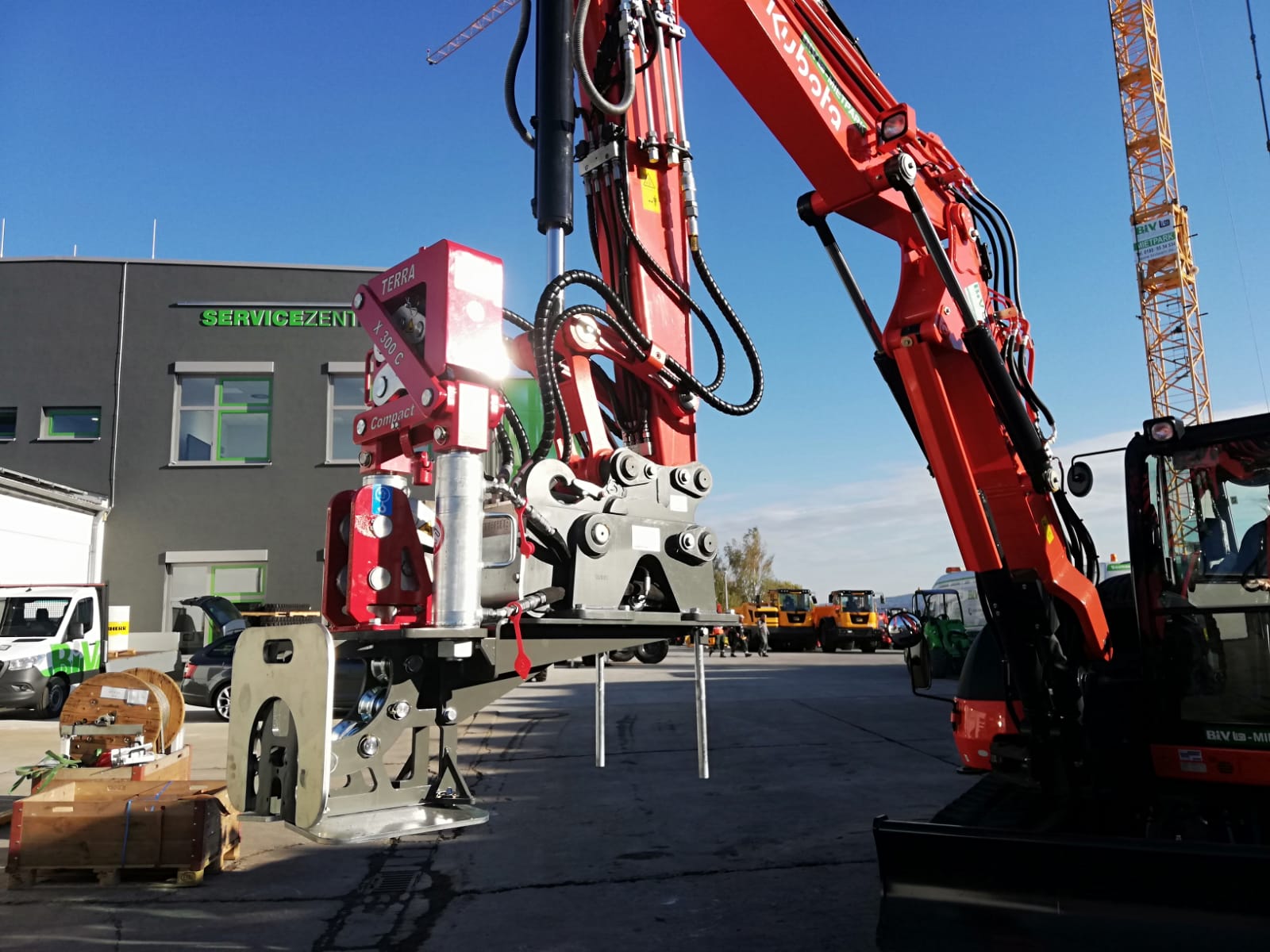

Alimentatino par pelle hydraulique

    La source hydraulique du X 300 C peut être votre pelle hydraulique. Connectez-le à votre système d’attache rapide et à l’alimentation auxiliaire pour actionner le X 300 C confortablement depuis la cabine.

Alimentatino par pelle hydraulique
Alimentatino par pelle hydraulique

Diagramme opérationnel

    Technisches Diagramm



Données techniques

Données techniques



Sous réserves de modifications techniques sans préavis.
Force de traction maximale
300 kN (30 to) bei 235 bar
Renouvellement de canalisation
Ø 34 - 220 mm
Nouvelles canalisation
Ø 63 - 180 mm
Longueurs jusqu'à
bis zu 120 m
Vitesse
- à 30 l/min
90 m/h (1.5 m/min)
Pression d'utilisation maxi
235 bar
Débit d'huile nécessaire
20 - 60 ltr/min
Câble de traction
Ø 22 mm
Poids du câble de traction
2.34 kg/m
L x l x h
0.42 x 0.60 x 1.25/1.50 m
Poids (sans câble)
260 kg
Poids maximum d'un composant
45 kg

Vos avantages

Regard à regard:

Réhabilitation sans fouille avec des tuyaux courts

Smallest areas:

L x W = 0.6 m x 0.42 m

Éclateur à câble compact et démontable:

Il peut être démonté en éléments pesant moins de 45 kg

Mors de serrage High‐Tech:

Ils mordent même les câbles sales ou mouillés

Coefficient de sécurité:

Câbles spéciaux avec un coefficient de sécurité de 1,5
