TERRA-JET DJ 13

Classe: 6 - 8 t

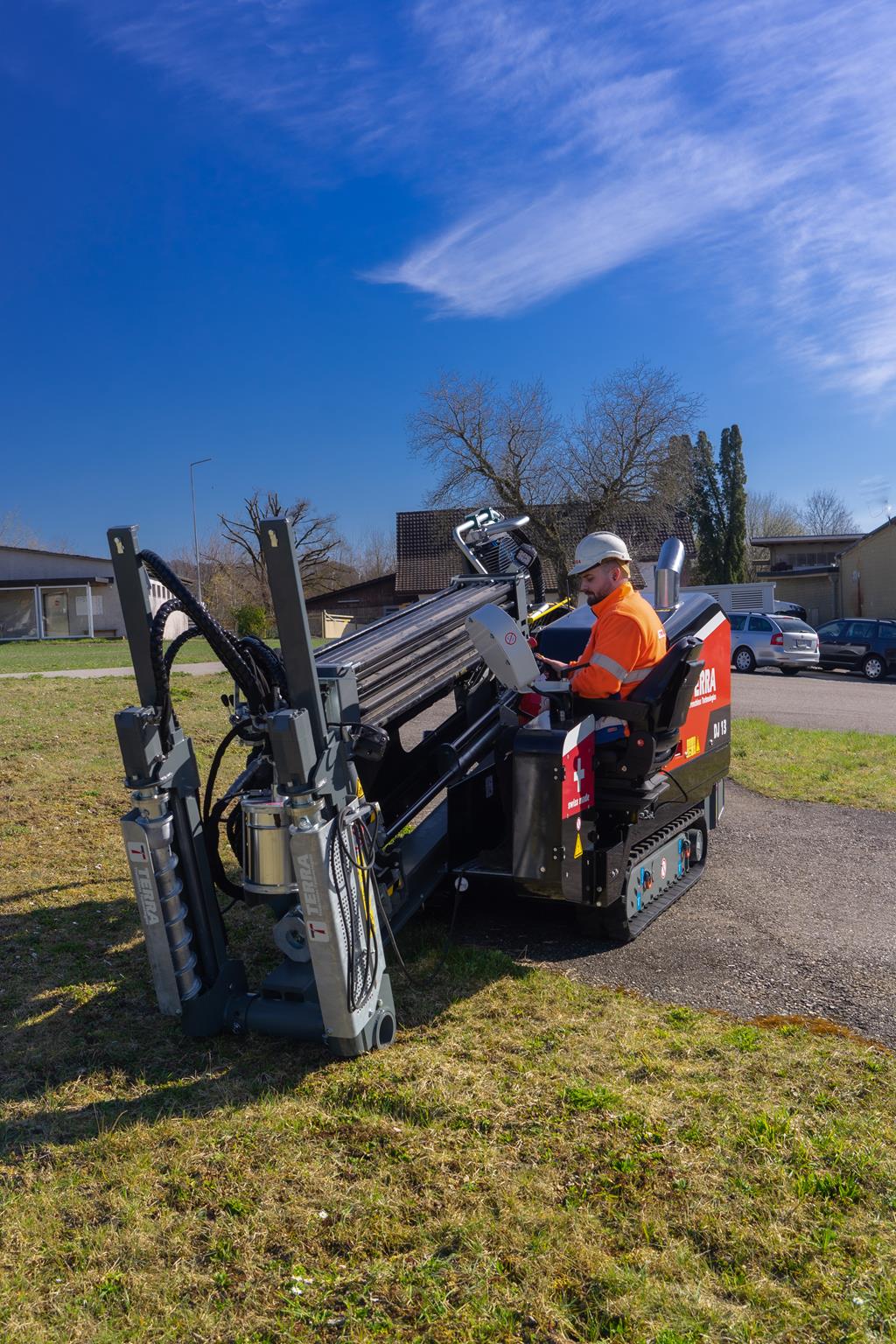

La machine idéale pour les boucles locales optiques (DFA) - la TERRA-JET DJ 13

    Propulsée par un puissant moteur diesel HATZ de 75 CV (Stage 5), la TERRA-JET DJ 13 offre jusqu’à 6 tonnes de force de poussée et de traction, 1‘800 Nm de couple et surtout une vitesse maximale de rotation de 250 rpm.

    Le faible encombrement et le niveau sonore réduit à l’oreille de l’opérateur rendent la TERRA-JET DJ 13 conviviale et durable. Son temps d’installation rapide et sa mobilité accrue vous aident à utiliser votre machine dans les zones urbaines ou dans les jardins de particuliers.

    Le moteur HATZ Diesel a une puissance de 55,4 kW (75 CV). De tels moteurs sont généralement utilisés dans des machines HDD de catégorie 8-10 tonnes.En raison de sa puissance élevée, le moteur tourne à 2'300 tr/min. Cela réduit le bruit et la consommation. Ce moteur HATZ Diesel remplit les dernières normes Stage 5.

La machine idéale pour les boucles locales optiques (DFA) - la TERRA-JET DJ 13
La machine idéale pour les boucles locales optiques (DFA) - la TERRA-JET DJ 13

Les caractéristiques exceptionnelles

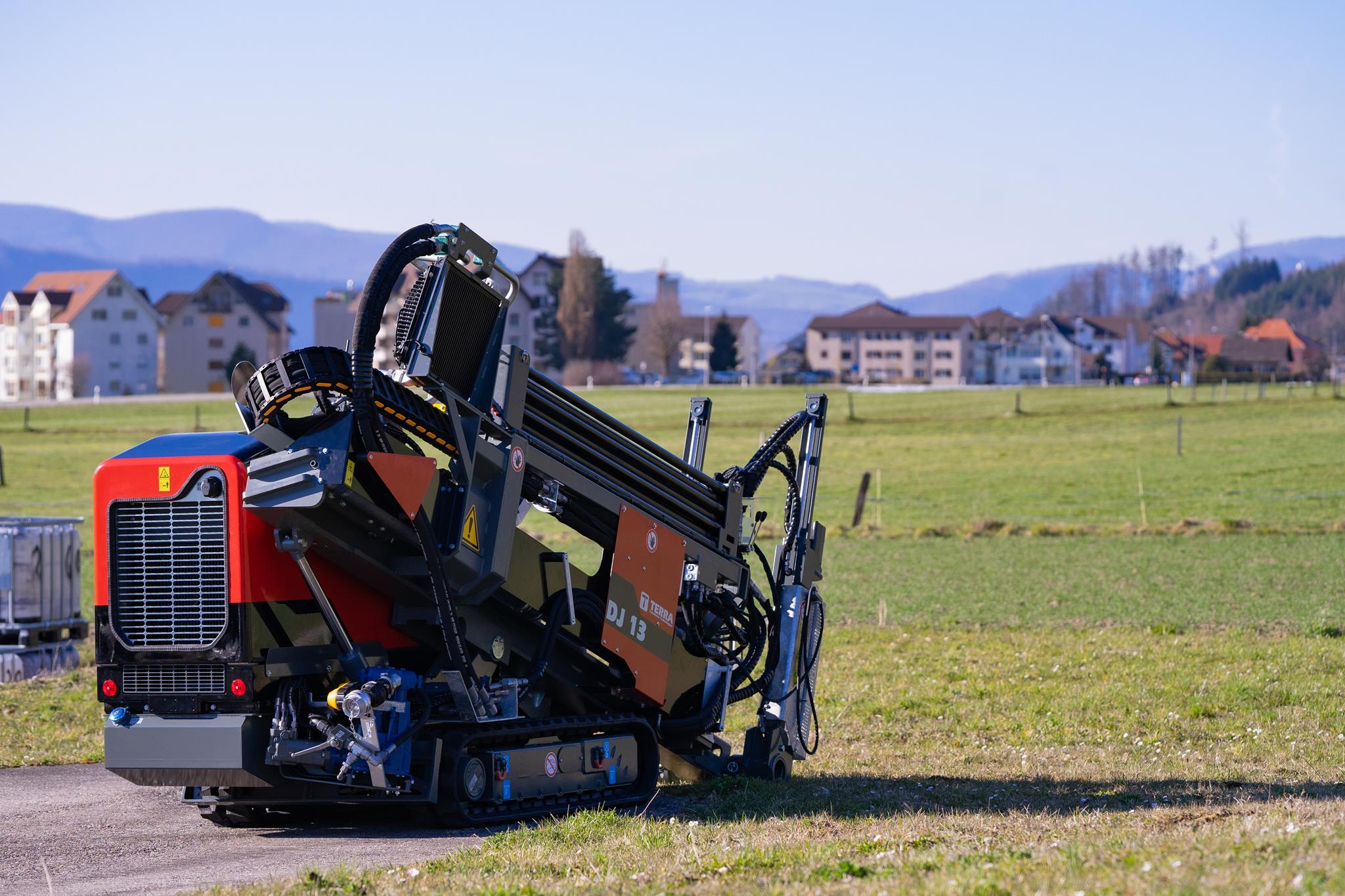

    La pompe haute pression FMC est embarquée. Avec un volume de boue accru de 95 l/min., les entrepreneurs peuvent faire face à des conditions de terrain difficiles. TERRA propose également en option une pompe FMC de 160 l/min. de boue de forage.

Les caractéristiques exceptionnelles
Les caractéristiques exceptionnelles

Tiges de forage high quality

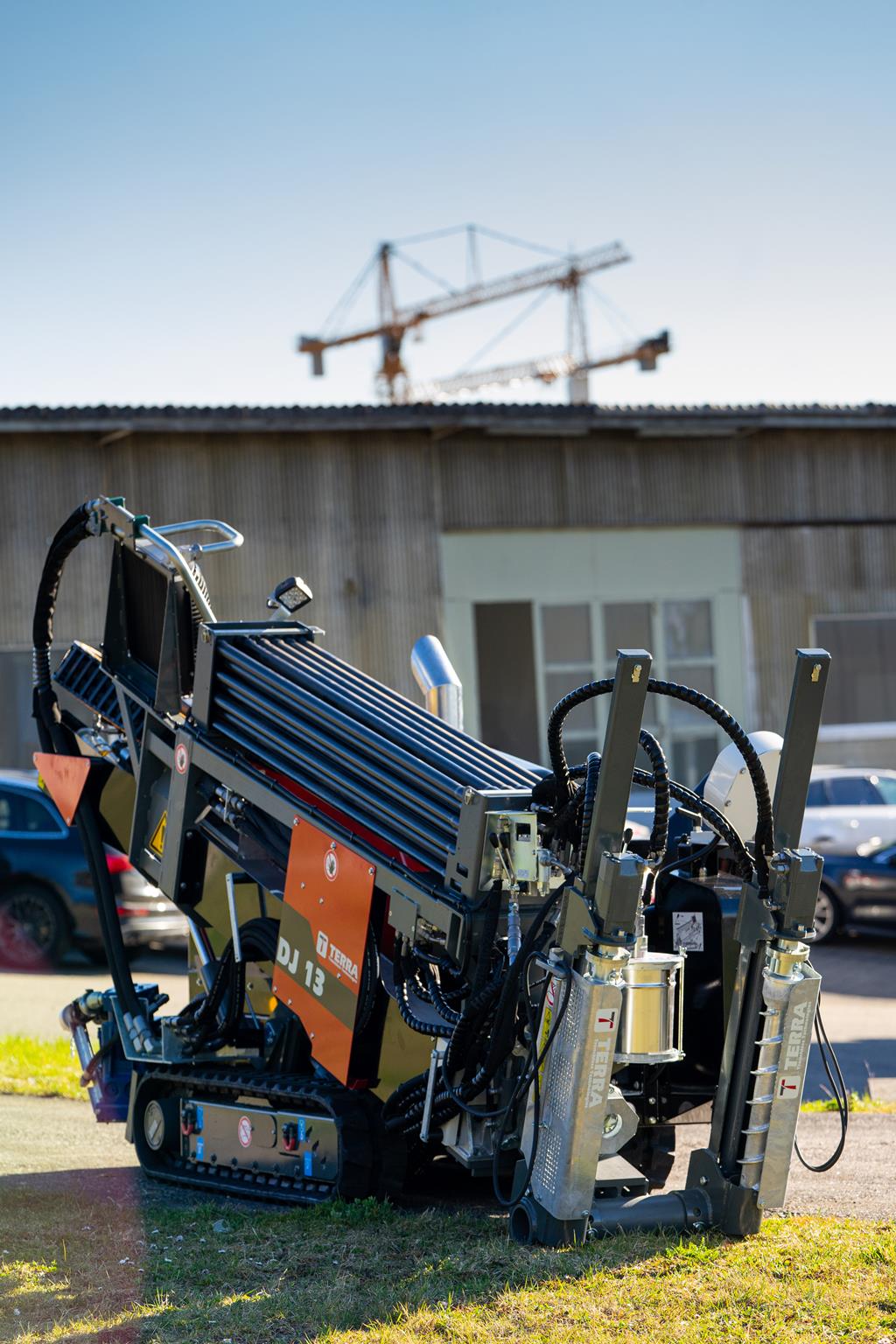

    La TERRA-JET DJ 13, avec ses tiges de forage de 2,0 mètres de longueur, impose moins de changement de tiges et permet des forages plus rapides. Avec leur rayon de courbure de 28 m, vous pouvez facilement contourner les réseaux souterrains existants. Le magasin de tiges embarqué est équipé de 70 m de tiges de forage.

Tiges de forage high quality
Tiges de forage high quality

Très compact

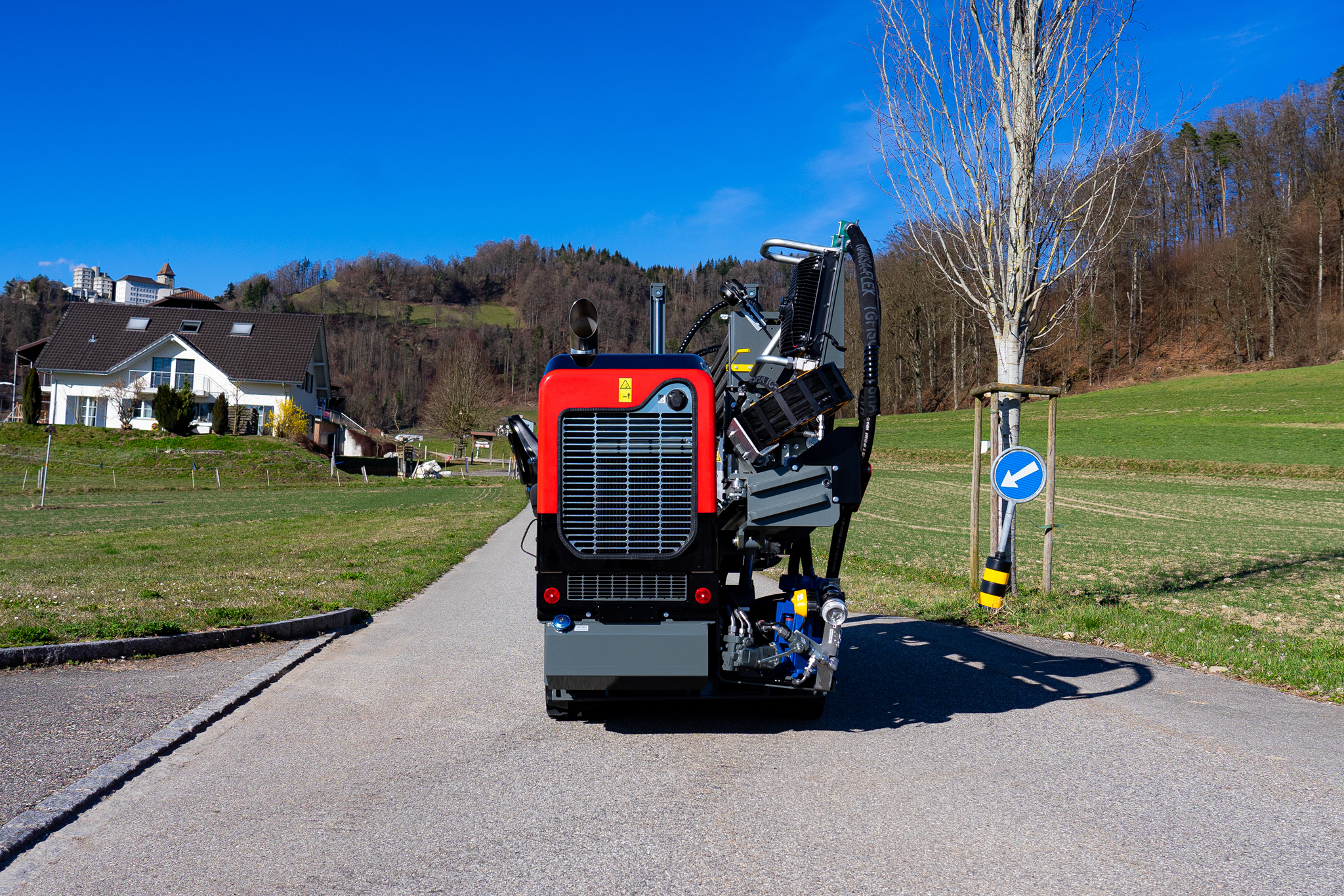

    Avec sa conception compacte et sa mobilité accrue la DJ 13 peut traverser des passages de 1,30 m de largeur. La foreuse est pilotée par une télécommande, rapide et sûre.

Très compact
Très compact

Rampe de Forage Balançante

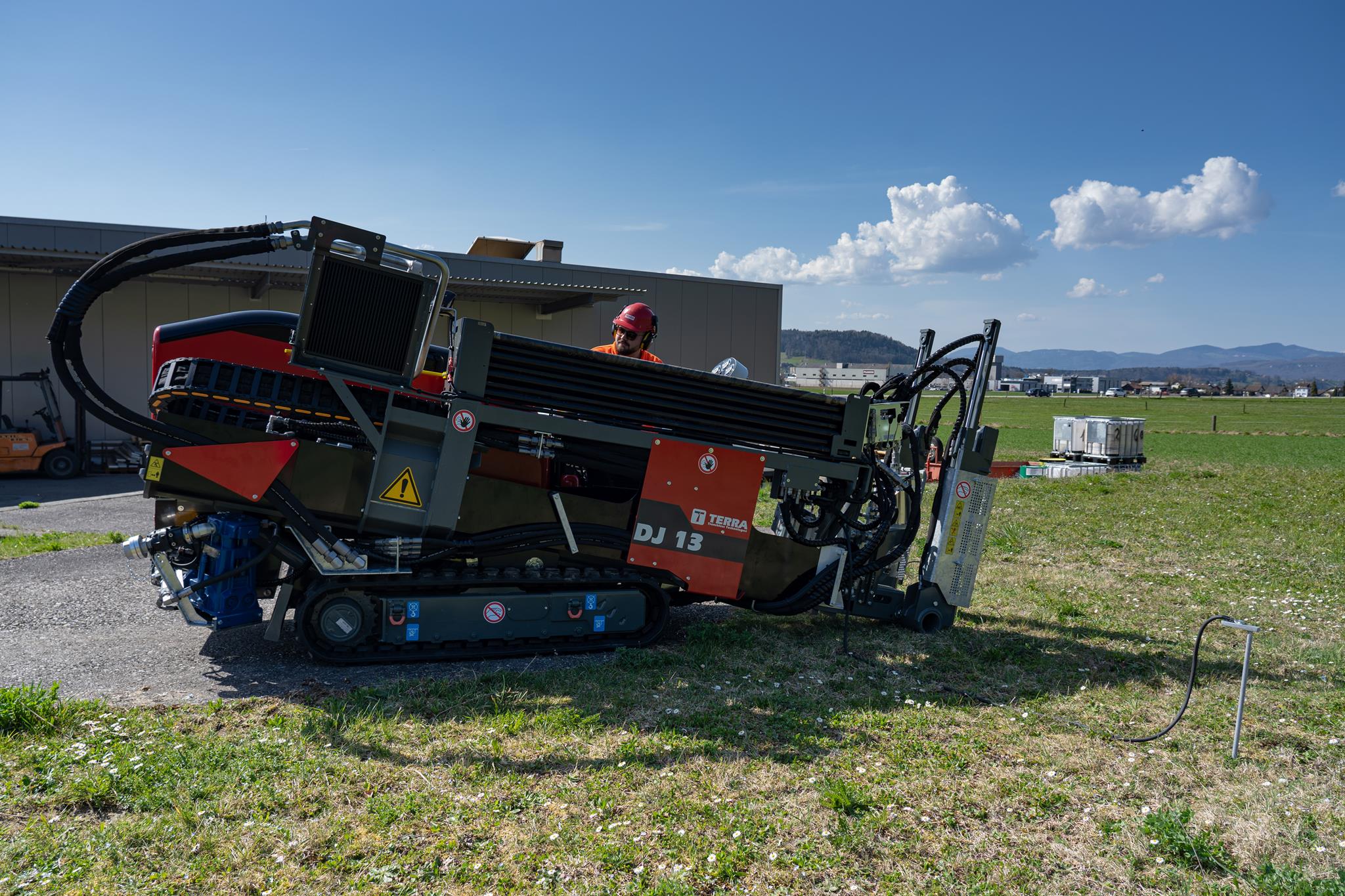

    TERRA a développé une nouvelle cinématique pour la rampe de forage. Elle a deux points de rotation sur deux axes. Avec ce système unique, la rampe de forage peut passer de 18% à 40% (10° - 22°). Les chenilles caoutchouc restent au sol jusqu'à 36% pour une bonne stabilité.

Rampe de Forage Balançante
Rampe de Forage Balançante

Entraînement à double vérin (breveté)

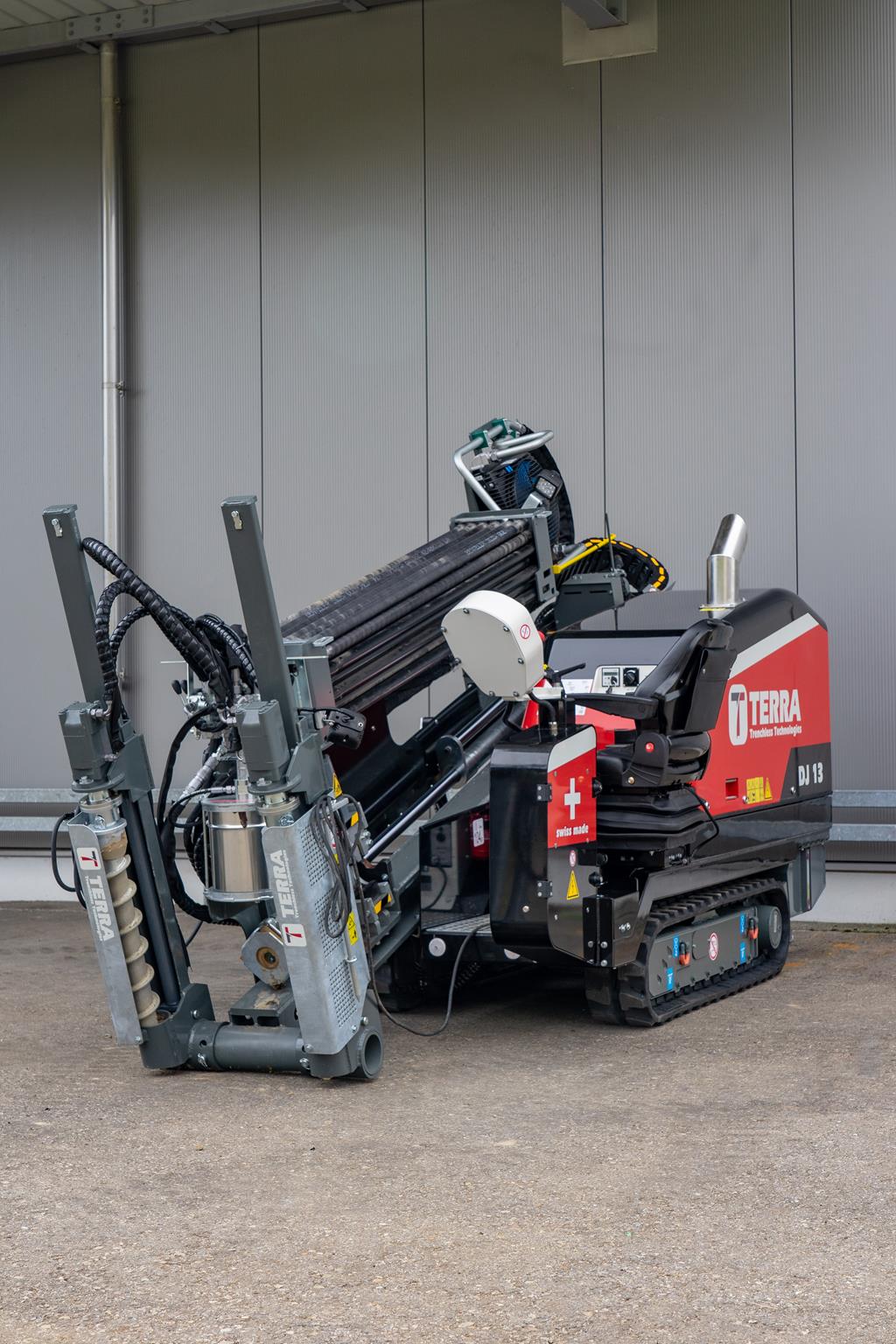

    La poussée et la traction du chariot d’entraînement des tiges de forage sont générées directement par un double entraînement à vérins. Ce système est sans perte, puissant et fiable. Cette nouvelle idée de TERRA permet l’exploitation maximale de la puissance hydraulique pour des forces de forage et d’alésage optimales. Le vérin double fonctionne dans les deux sens avec 6 tonnes. En vitesse rapide le chariot d’entraînement atteint les 33 m/min.

Entraînement à double vérin (breveté)
Entraînement à double vérin (breveté)

Systèmes d'assistance au forage intelligents

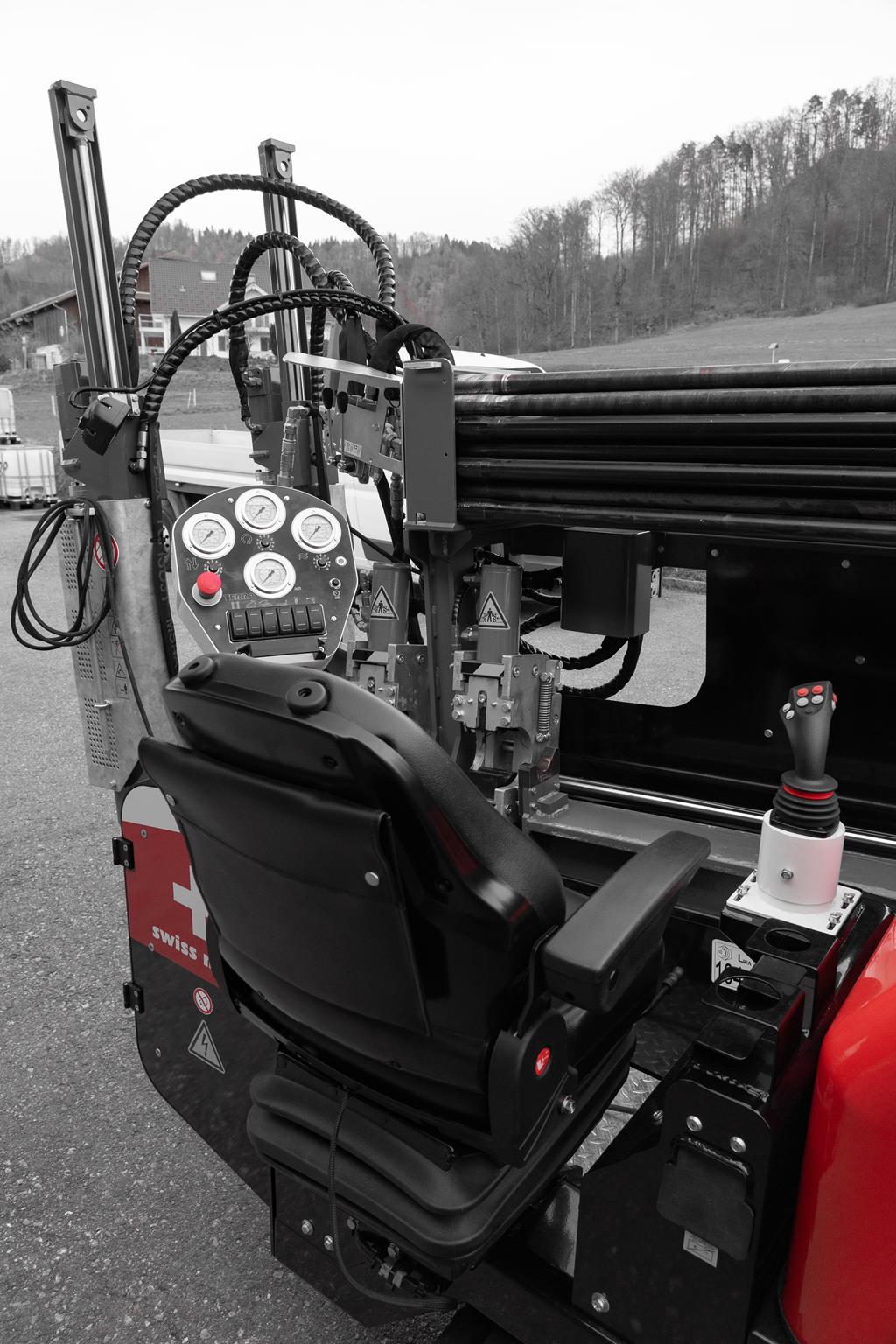

    Des sytèmes de forage intelligents, tels que le Thrust Mode, Curve Mode, l’ADBSe ou le Drill Speed Control, rendent le forage plus efficace et plus facile. L’opérateur peut se détendre, la machine fait le travail. Le contrôleur électronique LCP gère tous les systèmes d’assitance au forage et sent le sous-sol. Ainsi, la foreuse fonctionne à la plus haute productivité.

Systèmes d'assistance au forage intelligents
Systèmes d'assistance au forage intelligents

Ancrage hydraulique et système de graissage

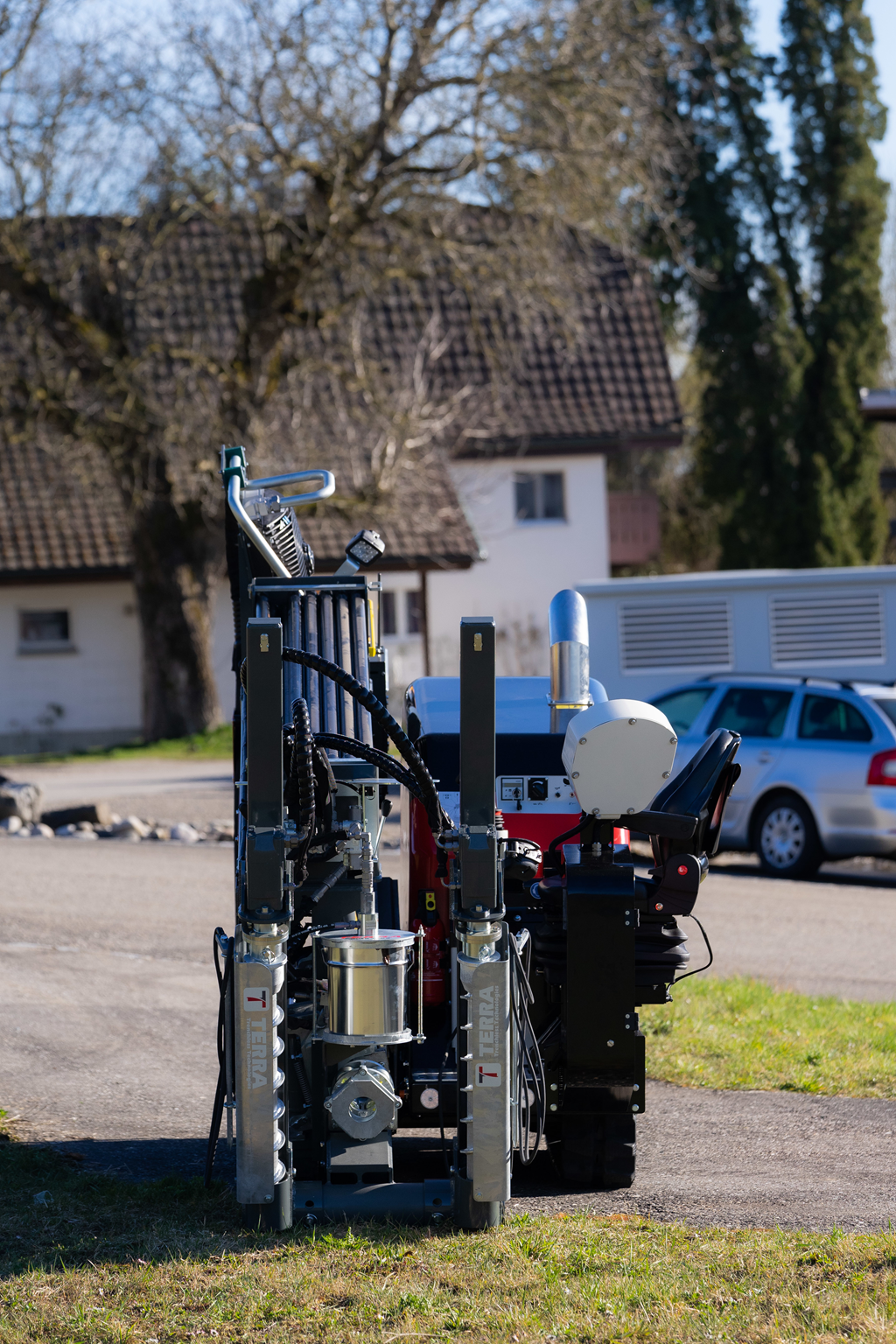

    Le système d'ancrage hydraulique fonctionne avec deux pieux indépendants. Les pieux sont équipés de dents en métal dur. Le système perce aussi l'asphalte et le gravier.

    Chaque pieu peut être ajusté individuellement dans n'importe quel angle. S'il y a des tuyaux dans le sol, le système d'ancrage peut aussi être réglé en largeur.

    Même cette petite foreuse horizontale dirigée possède un système hydraulique de graissage. Il se compose d'un sceau de graisse spéciale au cuivre de 8 kg.

Ancrage hydraulique et système de graissage
Ancrage hydraulique et système de graissage



Données techniques

Données techniques

*  Les données dépendent de la nature du terrain.
** Les données dépendent de la diamêtre des tiges
Sous réserves de modifications techniques sans préavis.
OPÉRATION
Forces de Poussée/Traction
60 kN (6 t)
Couple, max.
2.300 Nm
Vitesse de rotation des tiges, max.
225 U/min
Vitesse de forage - Vitesse rapide
40 m/min
ø du trou pilote
60 - 110 mm
Vitesse de conduite
4.5 km/h
ENÉRGIE
Moteur type
Hatz 4H50TICD
Puissance moteur (EU Stafe 5)
55 kW (75 PS)
Carburant
Diesel
Régime moteur
2.300 U/min
SYSTÈME DE FLUIDE DE FORAGE
Débit de boues de forage
160 l/min
Pression de boues de forage, max.
70 bar
TIGE DE FORAGE
Tiges de forage, L
2.0 m
Tiges de forage, diamètre
ø 57/52 mm
Linéaire embarqué
70 m
Rayon de pose, min.
28 m
DIMENSIONS
Dimensions L x l x h (position de transportation)
4.25 x 1.30 x 1.90 m
Angle d'insertion
18 - 40 % (10 - 22°)
Poids (incl. tiges de forage)
4.3 t
Poids (sans tiges de forage)
3.6 t
NIVEAU SONOR
Niveau sonore à l'oreille de l'utilisateur
85 dB(A)
Niveau sonore extérieur
104 dB(A)

Vos avantages

Entraînement à double vérin:

Pas de perte de puissance. Force et fiabilité.

Forage automatique

Forage automatique par l’appui d’un bouton

Carve mode:

Changement de direction facile dans les terrains durs

Thrust Control:

Réglage de la vitesse et de la force de poussée

ADBSe:

Système d’ajustement automatique de forage et d’alésage
