TERRA-JET DJ 23

Classe: 10 - 13 t

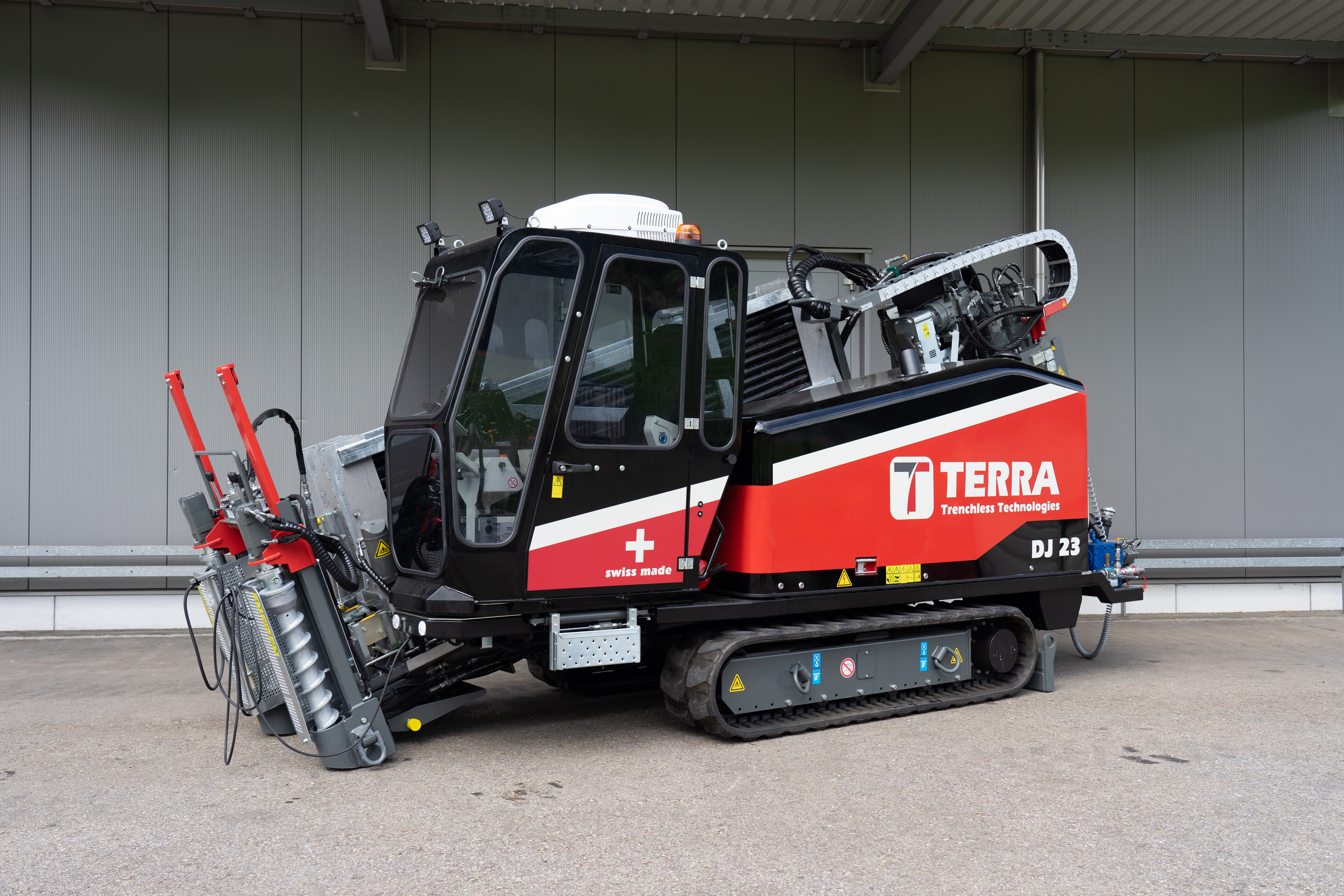

Puissant moteur Deutz (101 CV) - la TERRA-JET DJ 23

    La TERRA-JET DJ 23 est l'une des plus puissantes foreuses horizontales dirigées de la classe 10-13 tonnes. Elle est plus puissante, plus productive et plus rapide.

    Propulsée par un puissant moteur diesel Deutz de 101 CV (Tier 4 final), la TERRA-JET DJ 23 offre jusqu’à 11 tonnes de force de traction et de poussée et 3100 Nm de couple. La vitesse maximum de rotation des tiges de forage est de 284 rpm. Une importante vitesse de rotation des tiges assure d'importantes vitesses de forage et d'alésage.

    Le faible encombrement et le niveau de bruit réduit à l’oreille de l’opérateur rendent la TERRA-JET DJ 23 XL conviviale et durable. Le temps d’installation rapide et sa mobilité accrue vous aident à l’utiliser aussi en zones urbaines ou depuis des espaces restreints et difficiles d’accès.

Puissant moteur Deutz (101 CV) - la TERRA-JET DJ 23
Puissant moteur Deutz (101 CV) - la TERRA-JET DJ 23

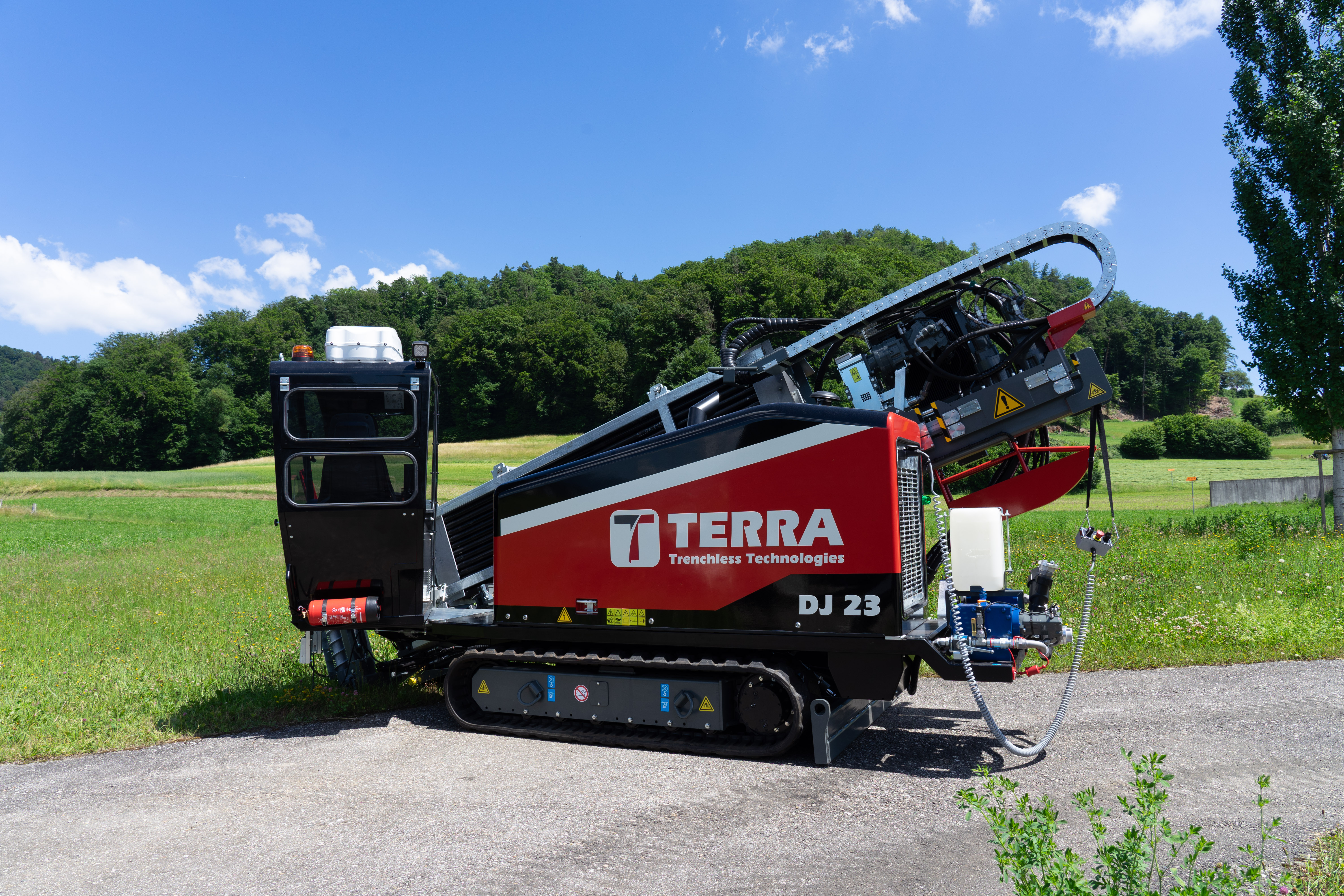

Cabine rotative hydrauliquement

    La DJ 23 est equipée d'une cabine rotative a commande hydraulique. Elle s’oriente de 0 ° a 60 °. Le foreur peut choisir sa meilleure position de forage tout en étant assis a l’intérieur.

Cabine rotative hydrauliquement
Cabine rotative hydrauliquement

Systèmes d'assistance au forage intelligents

    Des sytèmes de forage intelligents, tels que le Thrust Mode, Curve Mode, l'Auto Tork, l’ADBSe ou le Drill Speed Control, rendent le forage plus efficace et plus facile. L’opérateur peut se détendre, la machine fait le travail. Le contrôleur électronique LCP gère tous les systèmes d’assitance au forage et sent le sous-sol. Ainsi, la foreuse fonctionne à la plus haute productivité.

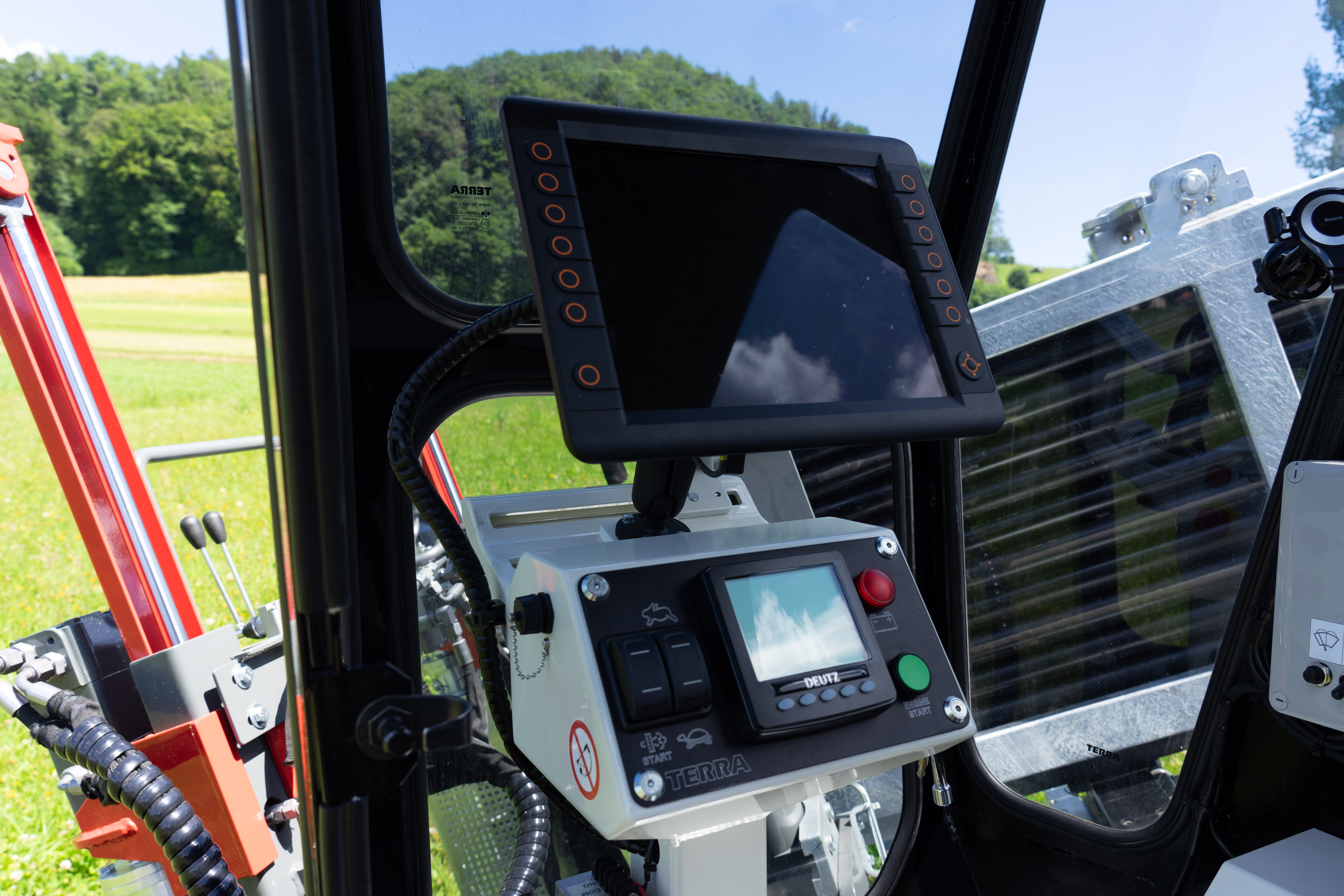

Ordinateur de bord avec écran large de 12'' pour forages dirigées
Ordinateur de bord avec écran large de 12'' pour forages dirigées

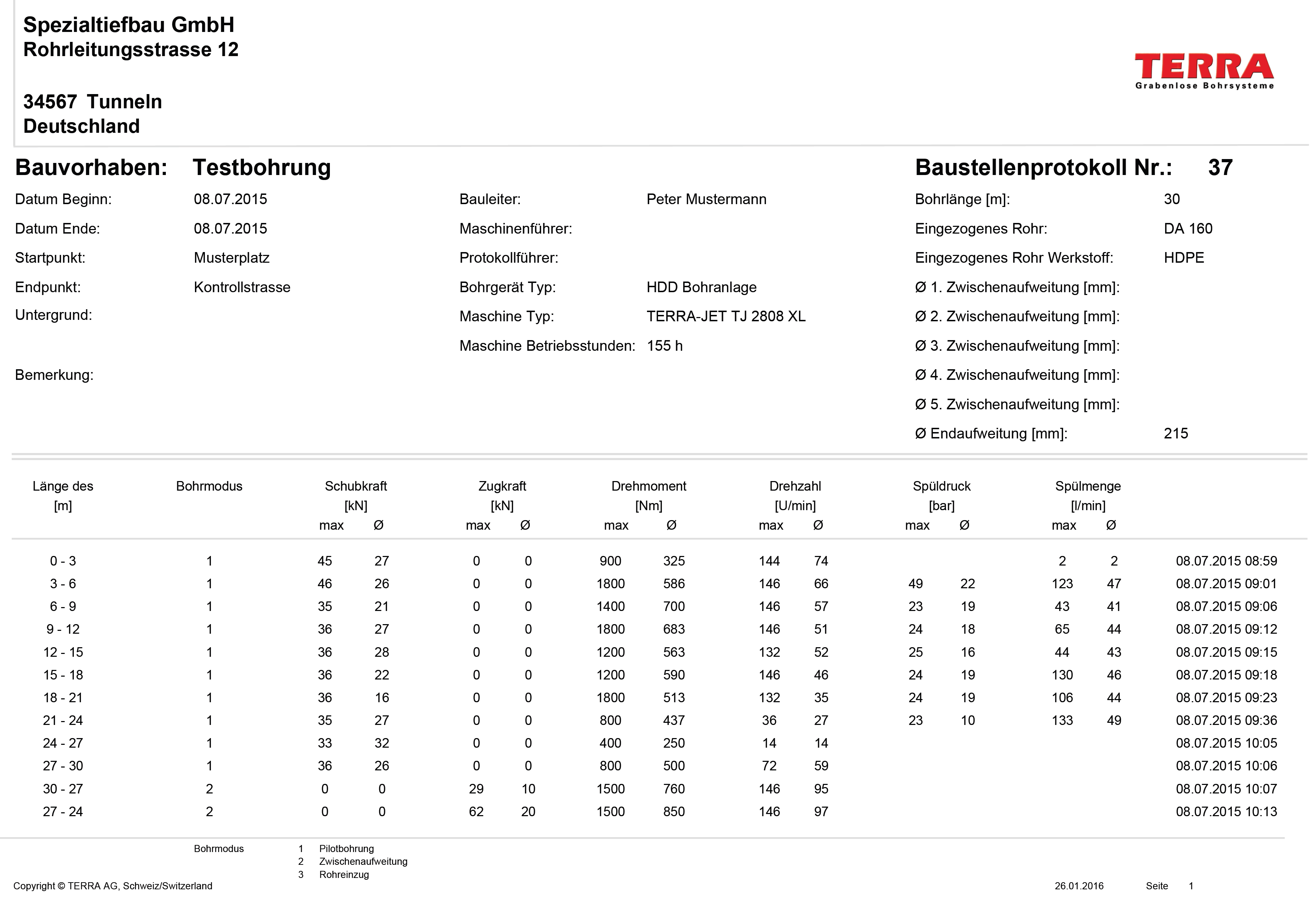

Protocole de forage suivant la norme DVGW 321

    La TERRA-JET DJ 23 est équipée d'un ordinateur de bord avec un large écran de 12''. Ce dernier enregistre le couple, la vitesse de rotation, le volume et la pression des fluides de forage et les forces de poussée/traction suivant la norme allemande DVGW 321. L'écran affiche toutes les informations pertinentes. De plus, l'ordinateur de bord facilite le diagnostique.

Protocole de forage suivant la norme DVGW 321
Protocole de forage suivant la norme DVGW 321

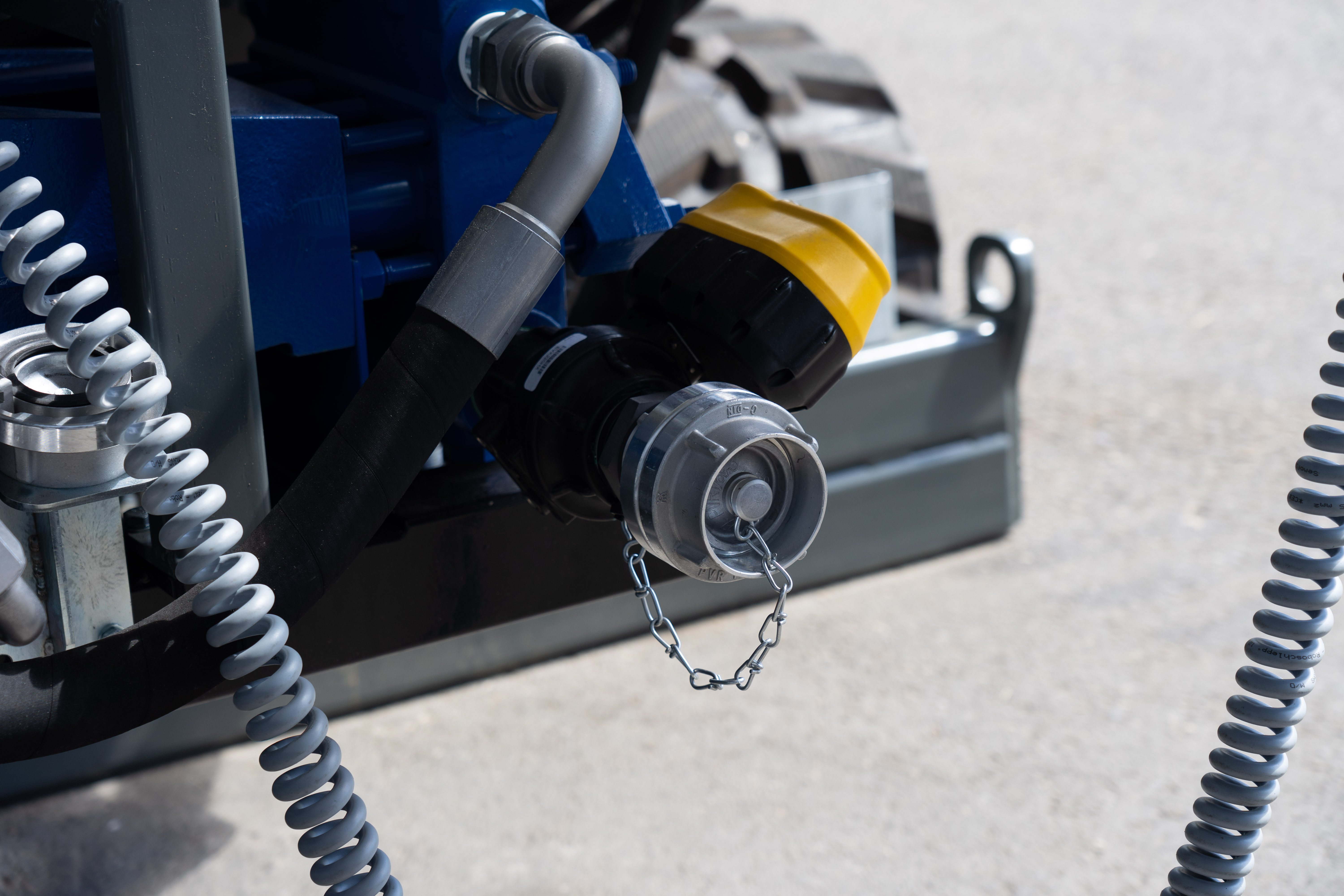

Conçue pour la productivité

    Avec un volume de boue accru de 185 l/min., les entrepreneurs peuvent faire face à des conditions de terrain difficiles. TERRA propose également en option une pompe FMC de 260 l/min. de boue de forage.

Conçue pour la productivité
Conçue pour la productivité

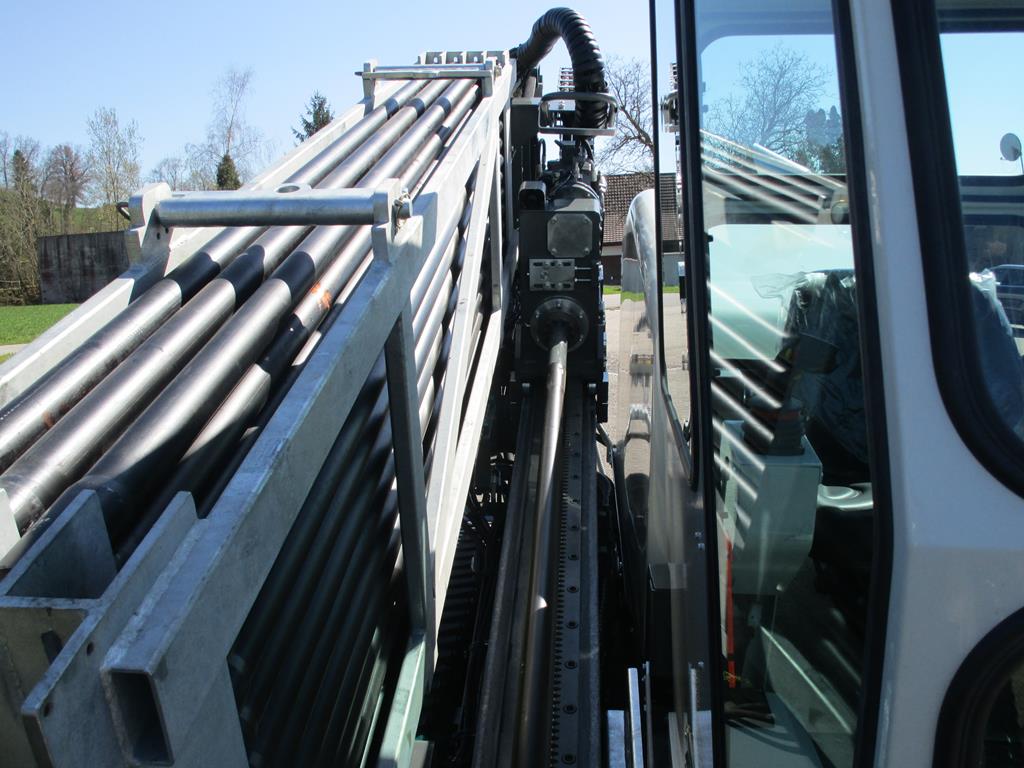

Entraînement par rack and pinion

    La poussée et la traction du chariot d’entraînement sont effectuées par l’intermédiaire d’une crémaillère. Système fiable et puissant. Trois moteurs hydrauliques avec des boîtes de vitesse déplacent le chariot d’entraînement.

Entraînement par rack and pinion
Entraînement par rack and pinion

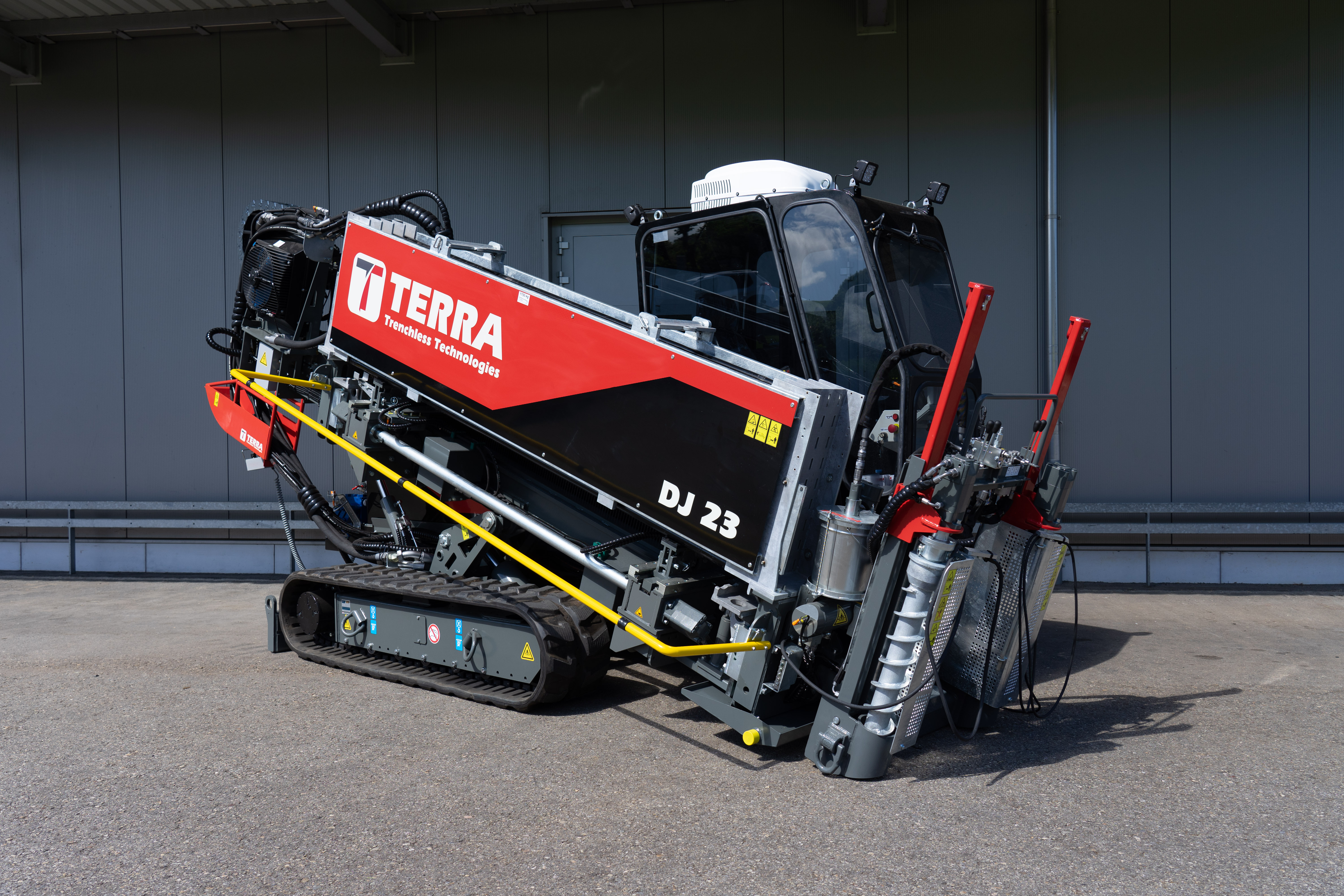

Rampe de forage balançante

    TERRA a développé une nouvelle rampe de forage balançante pour la DJ 23. Il y a deux points de pivotement avec deux vérins. Avec ce système unique, la rampe de forage peut passer de 19% à 40 % (11° - 22°). Pour une bonne stabilité, les chenilles restent au sol jusqu'à 36 %.

Rampe de forage balançante
Rampe de forage balançante

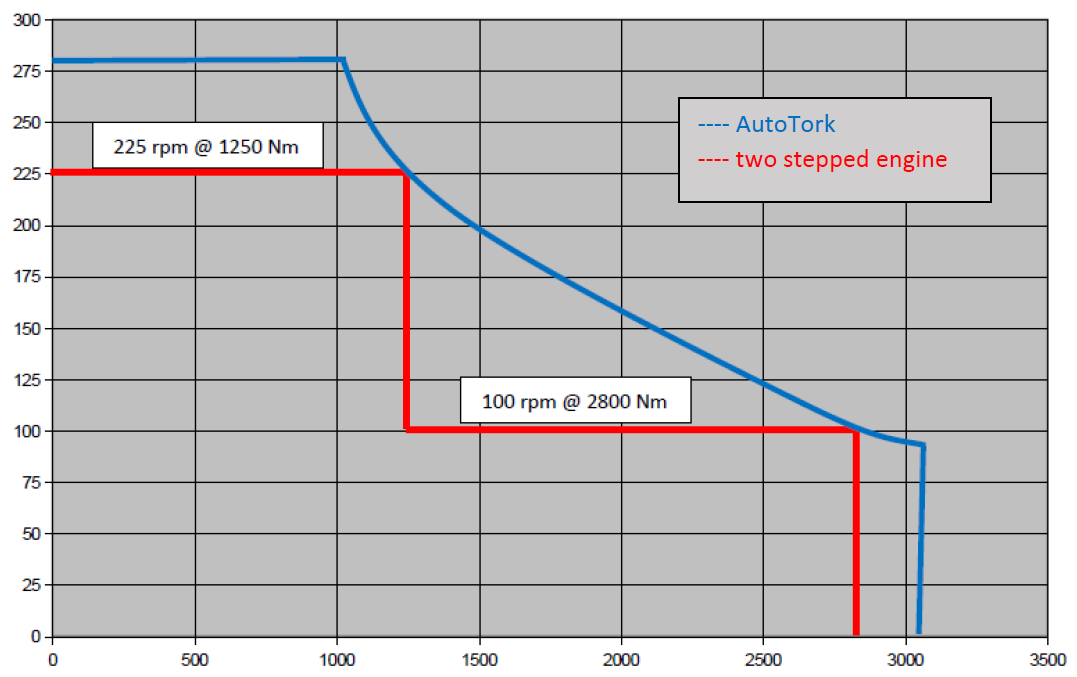

AutoTork (couple automatisé): régulateur hydraulique-électronique

    AutoTork (couple automatisé) est un nouveau régulateur hydraulique-électronique, qui mesure le sous-sol et garantit que la TERRA-JET travaille toujours à son optimum. L'AutoTork commence à une vitesse de rotation des tiges élevée avec 284 rpm. Si le terrain devient plus dur et que plus de couple est nécessaire sur l'outil de forage, l'AutoTork augmente automatiquement le couple jusqu'au niveau requis et réduit la vitesse de rotation des tiges en conséquence.
    Ce nouveau régulateur devient possible grâce à des pompes hydrauliques à capacité variable sur le moteur diésel, grâce à un piston axial régulateur sur le moteur hydraulique de rotation du chariot d'entrainement des tiges et grâce à un automate intelligent.

AutoTork (couple automatisé): régulateur hydraulique-électronique pour hdd foreuse horizontale dirigée
AutoTork (couple automatisé): régulateur hydraulique-électronique pour hdd foreuse horizontale dirigée

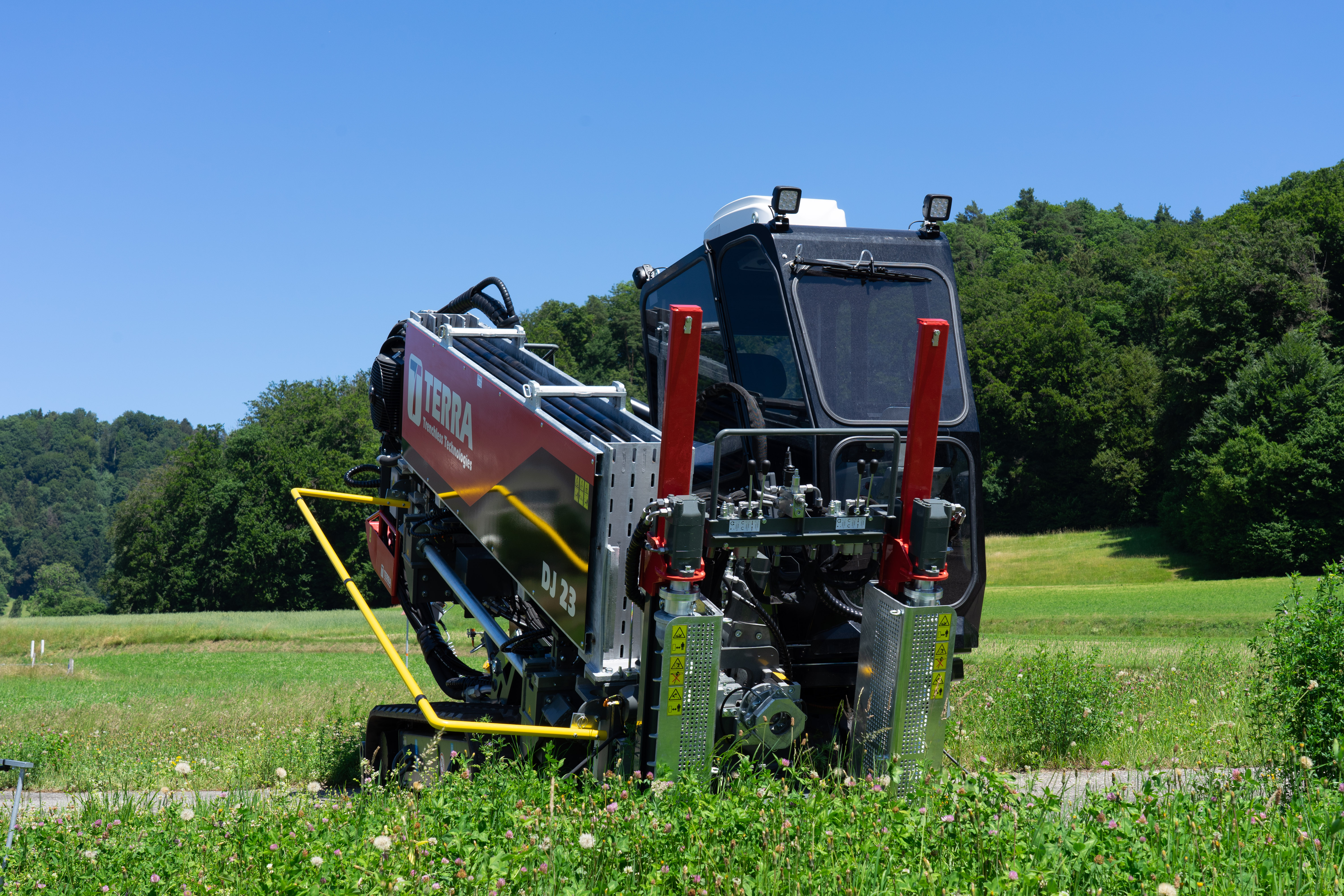

Chargeur de tiges

    La DJ 23 possède 52 tiges de forage embarquées dont chacune mesure 3,05 m de longueur. Cela permet des forages jusqu'à une longueur totale de 158 m.

    Pour des forages plus longs, il suffit d'échanger le chargeur de tige de forage vide par un plein.

    Les tiges de forage de la TERRA-JET DJ 23 rent 3,0 mètres de long, ce qui signifie moins de changement de tiges de forage et un fonctionnement plus rapide. Avec un rayon de courbure de 35 m, vous pouvez facilement contourner les tuyaux et obstacles existants dans le sol.

Chargeur de tiges pour foreuse horizontale dirigée
Chargeur de tiges pour foreuse horizontale dirigée

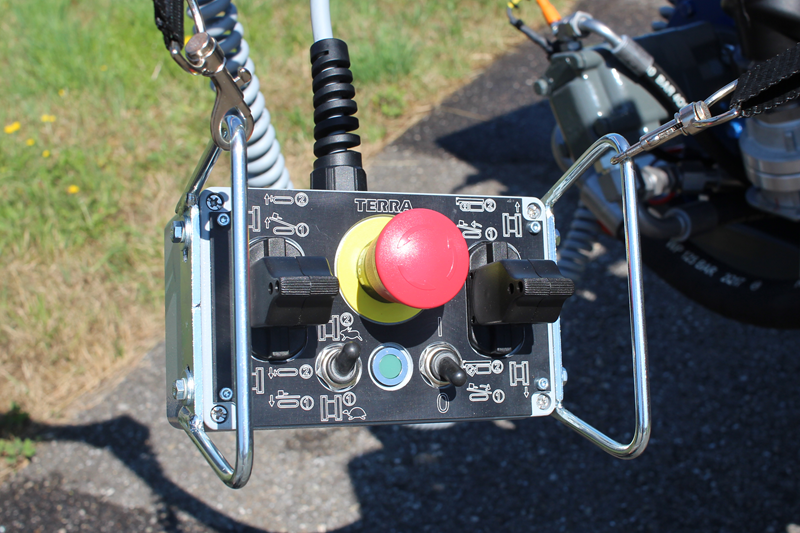

Télécommande de conduite

    La DJ 23 possède une télécommande de conduite pour son déplacement. Vous pouvez l'utiliser en étant à côté de la foreuse ou en restant dans sa cabine. La DJ 23 peut être déplacée en restant dans la cabine ou en marchant à côté d'elle.

Télécommande de conduite pour hdd foreuse horizontale dirigeée
Télécommande de conduite pour hdd foreuse horizontale dirigeée



Données techniques

Données techniques

*  Les données dépendent de la nature du terrain.
** Les données dépendent de la diamêtre des tiges
Sous réserves de modifications techniques sans préavis.
OPÉRATION
Forces de Poussée/Traction
110 kN (11 t)
Couple, max.
3.100 Nm
Vitesse de rotation des tiges, max.
284 U/min
Vitesse de forage - Vitesse rapide
43 m/min
ø du trou pilote
60 - 110 mm
Vitesse de conduite
3.3 km/h
ENÉRGIE
Moteur type
Deutz TCD 3.6L4
Puissance moteur (EU Stafe 5)
75 kW (101 PS)
Carburant
Diesel
Régime moteur
2.400 U/min
SYSTÈME DE FLUIDE DE FORAGE
Débit de boues de forage
185 l/min
Pression de boues de forage, max.
80 bar
TIGE DE FORAGE
Tiges de forage, L
3.05 m
Tiges de forage, diamètre
ø 60/54 mm
Rayon de pose, min.
34 m
Linéaire embarqué
160 m
DIMENSIONS
Dimensions L x l x h (position de transportation)
6.1 x 1.8 x 2.5 m
Angle d'insertion
19 - 40 % (11 - 22°)
Poids (incl. tiges de forage)
8.5 t
Poids (sans tiges de forage)
7.1 t
NIVEAU SONOR
Niveau sonore à l'oreille de l'utilisateur
79 dB(A)
Niveau sonore extérieur
104 dB(A)

Vos avantages

Vitesse de rotation:

Vitesse max. de rotation des tiges de forage de 284 tr/min

Confortable cabine:

Large cabine à haute visibilité

ADBSe:

Système d’ajustement automatique de forage et d’alésage

Carve mode:

Changement de direction facile dans les terrains durs

Forage automatique

Forage automatique par l’appui d’un bouton

Thrust Control:

Réglage de la vitesse et de la force de poussée
