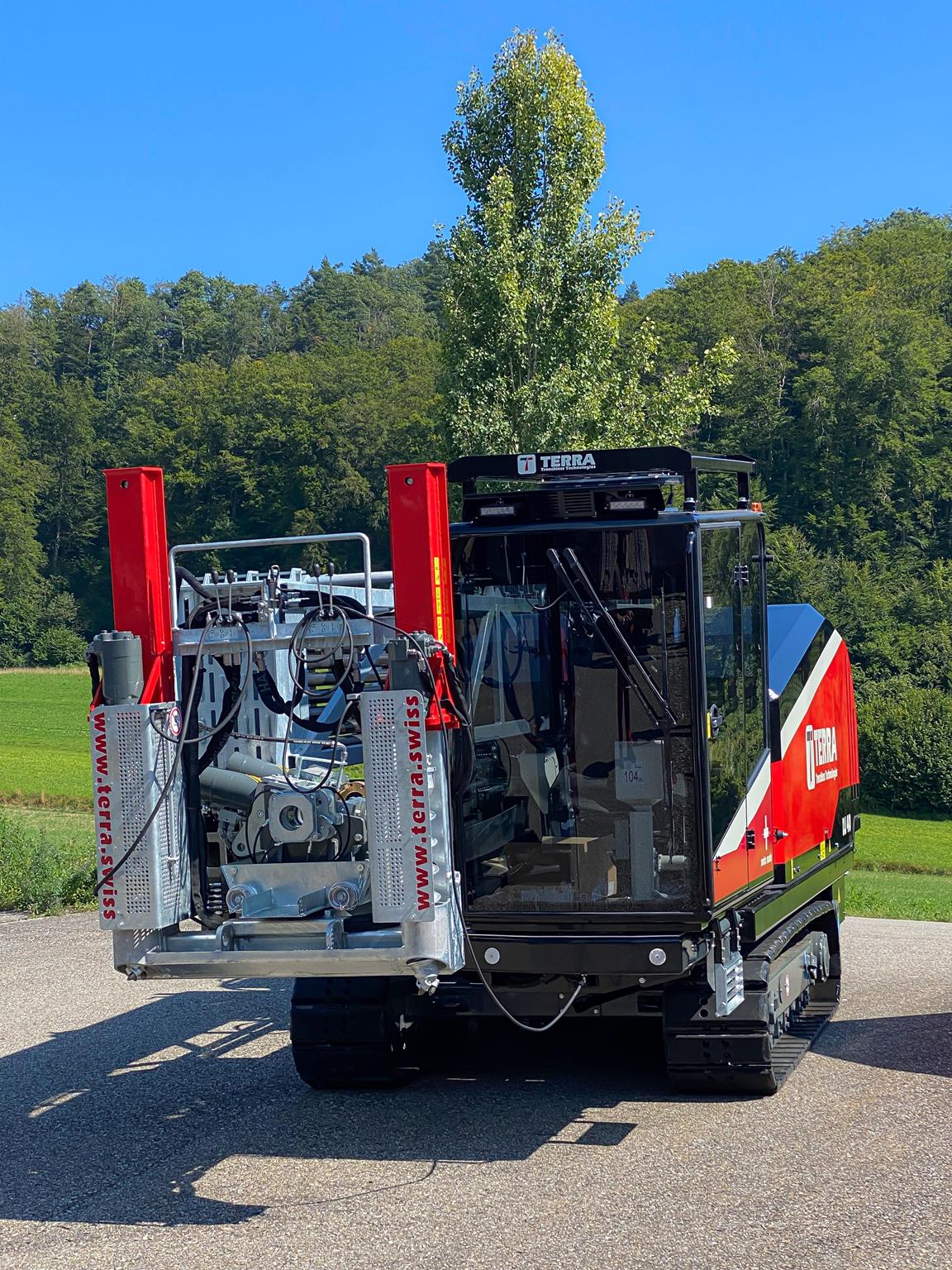

TERRA-JET DJ 40

Classe: 18 - 20 t

175 CV de puissance - moteur diésel Perkins

    Construite à partir des retours et des observations de nos clients, la DJ 40 est une évolution moderne de la productivité et l’amélioration des foreuses HDD développée par TERRA.

    Propulsée par le puissant moteur diesel PERKINS (Euro Stage 5), la TERRA-JET DJ 40 dispose jusqu’à 18 tonnes de force de poussée/traction, 8.000 Nm de couple de rotation et une vitesse de rotation maximum de 255 rpm.

    La DJ 40 est la combinaison dont vous avez besoin pour une meilleure productivité sur vos chantiers afin de travailler plus efficacement avec moins de temps d’arrêt.

175 CV de puissance - moteur diésel Perkins
175 CV de puissance - moteur diésel Perkins

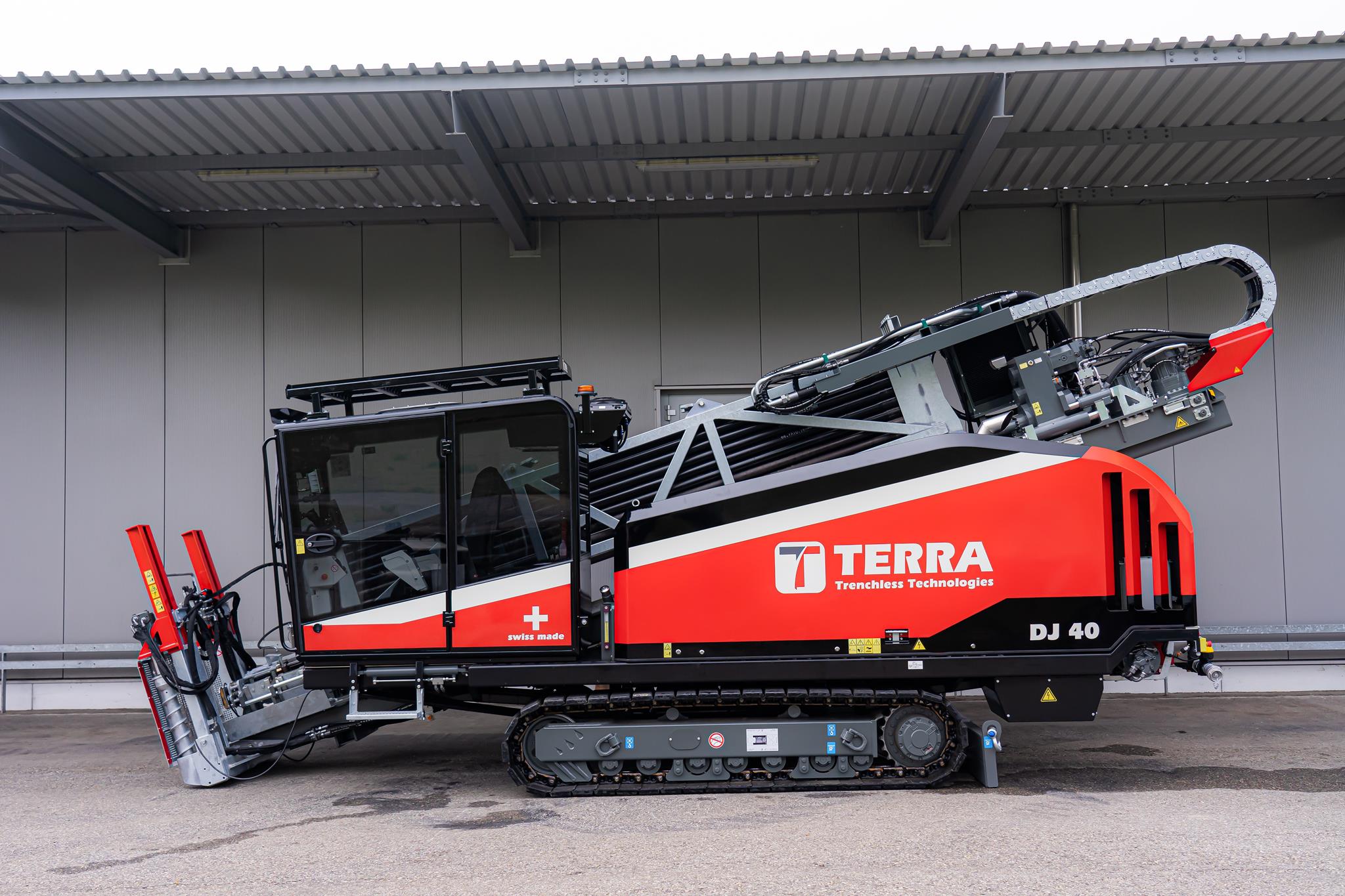

Cabine avec vitres teintées

    La cabine de la DJ 40 offre la meilleure visibilité de sa classe. Une vue claire sur les opérations de forage.

    La DJ 40 a une cabine complètement fermée qui offre au foreur un confort premium avec un kit main libre, la climatisation et un petit frigo. Le large espace pour les jambes permet au foreur d’être à l‘aise pendant de longues heures de travail.

Cabine avec vitres teintées
Cabine avec vitres teintées

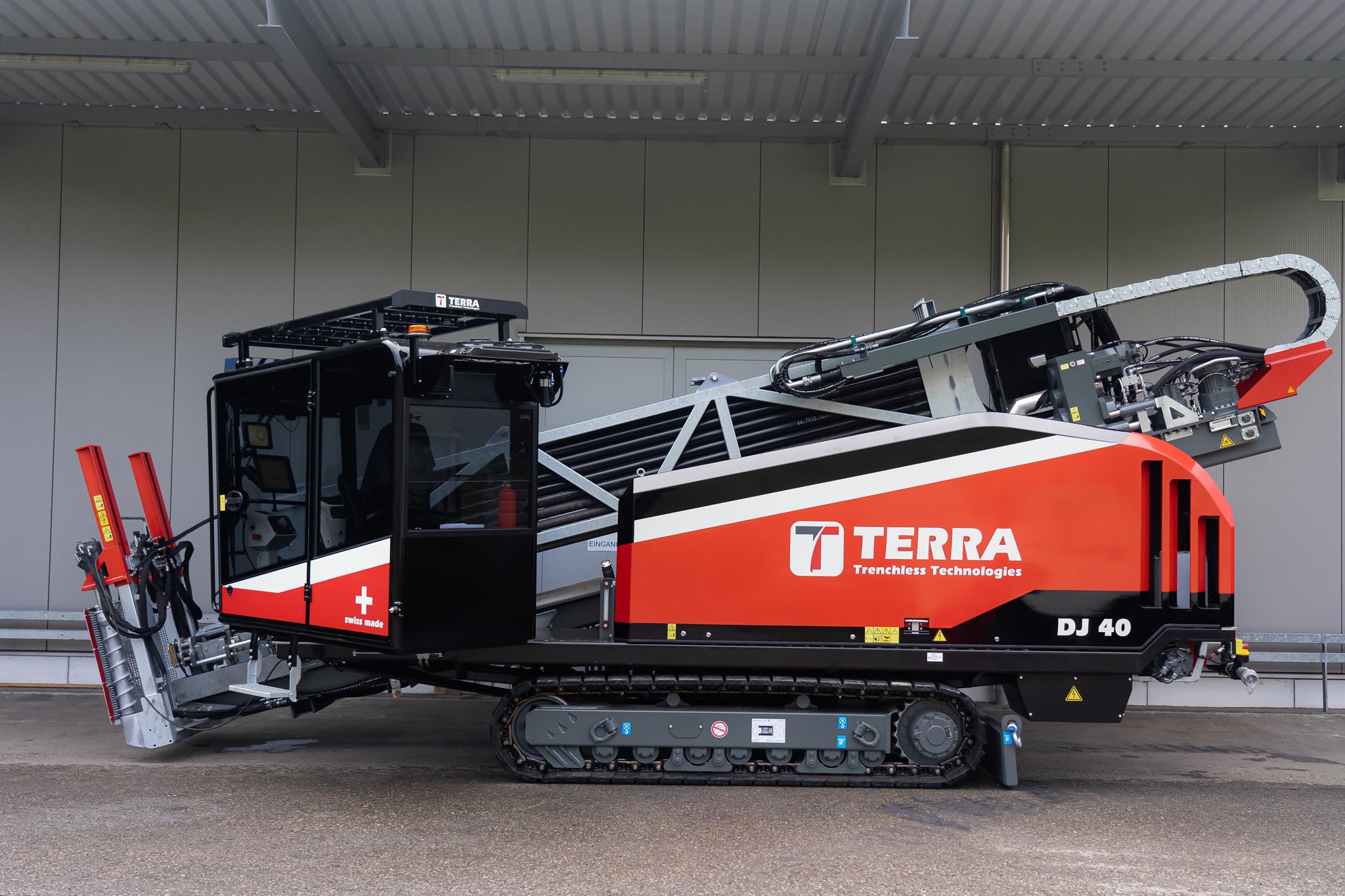

Cabin orineablte (hydrauliquement)

    La cabine de la DJ 40 s’oriente hydrauliquement de 0° ‐ 45°, même si l’opérateur est assis dans la cabine. Cette smart cabine place le foreur sur un piédestal, lui offrant une vue améliorée des opérations de forage et un grand confort.

Cabin orineablte (hydrauliquement)
Cabin orineablte (hydrauliquement)

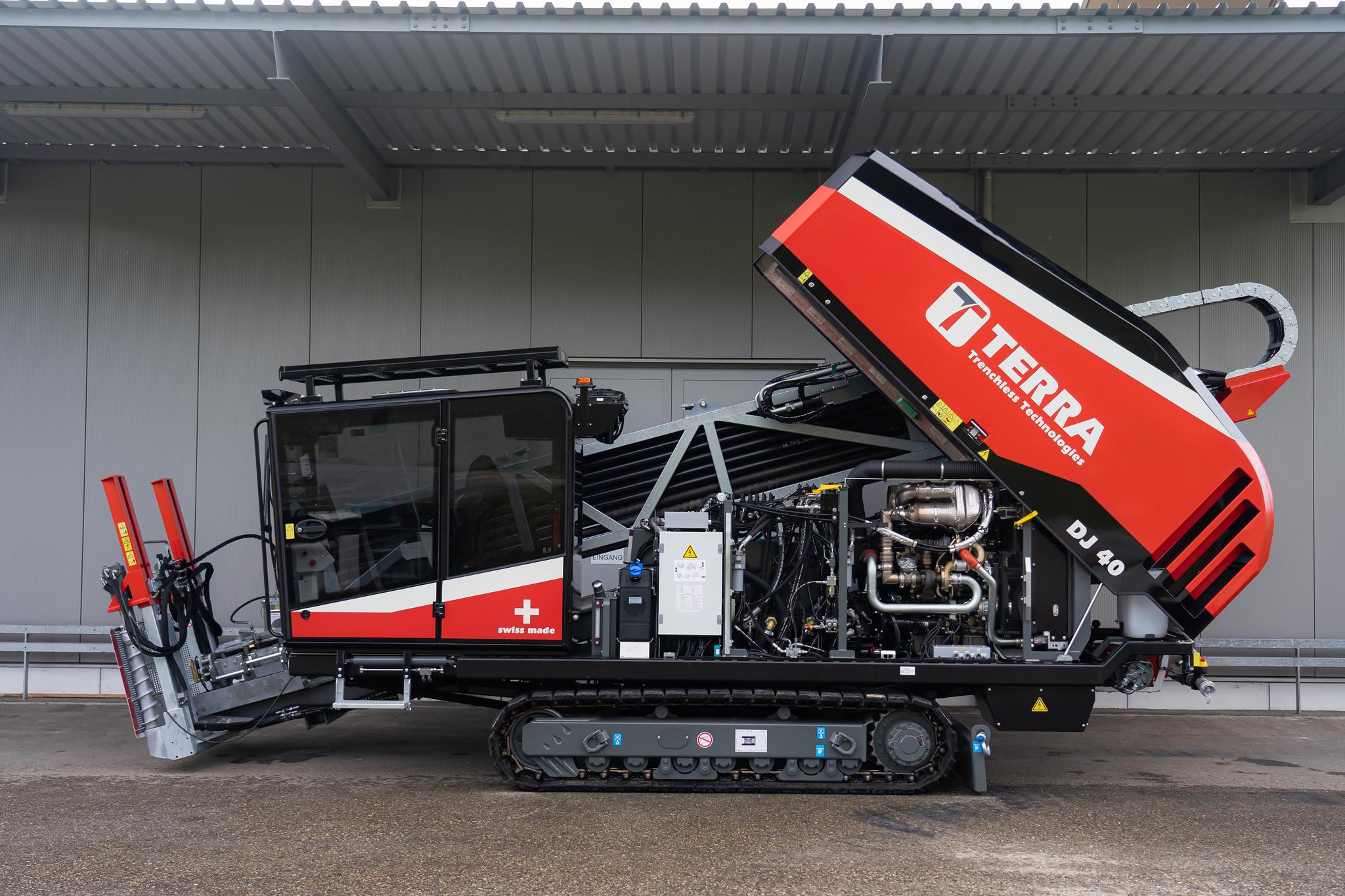

Facile d'accès et concue pour un entretien aisé

    Le capot de la DJ 40 s’ouvre complètement offrant un accès simple pour la maintenance et tous les éléments internes. Le capot est insonorisé et permet un faible niveau de bruit aux oreilles de l’opérateur.

Facile d'accès et concue pour un entretien aisé
Facile d'accès et concue pour un entretien aisé

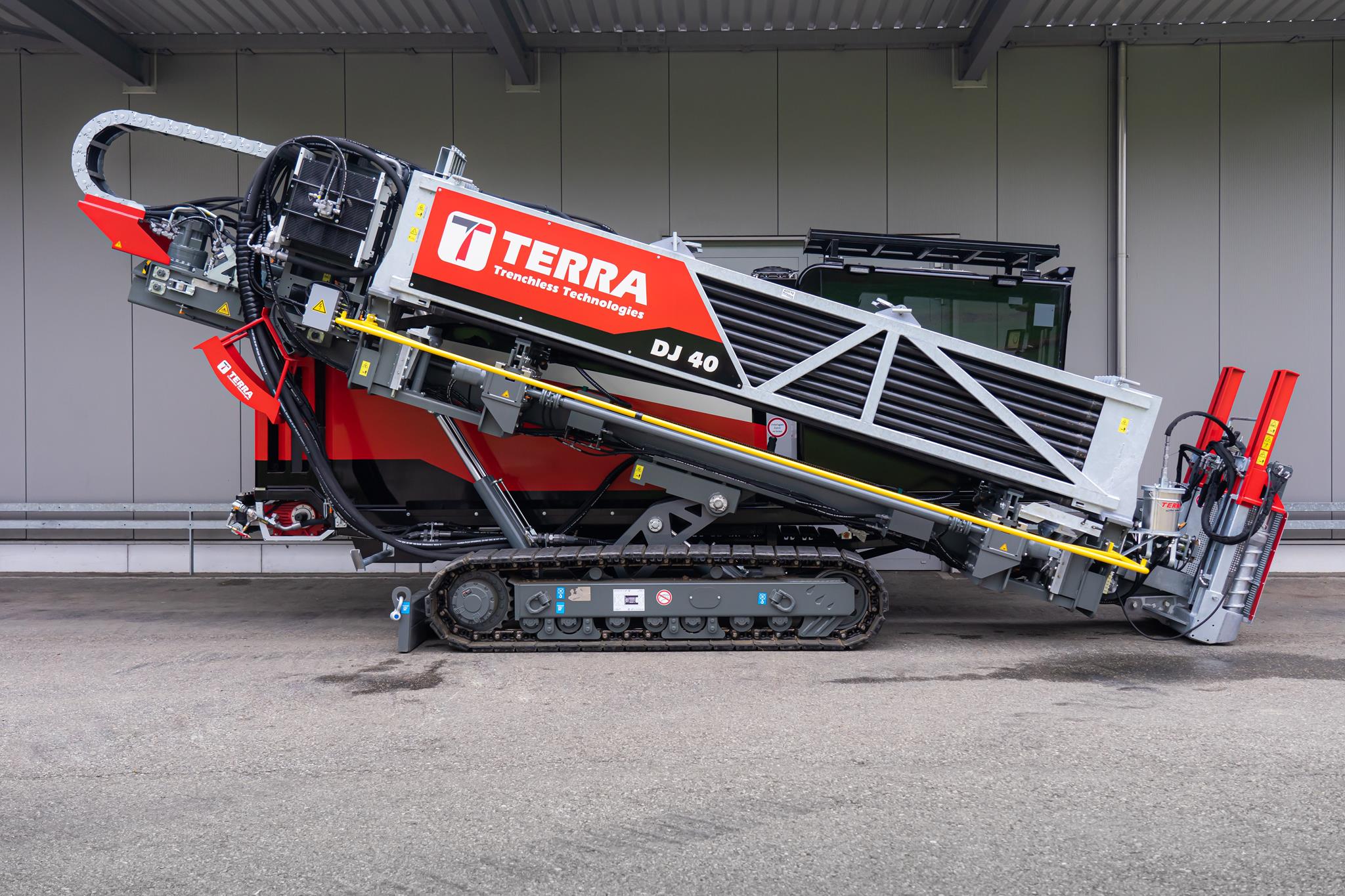

Rampe de forage oscillante (brevet)

    La DJ 40 est dotée d’une rampe de forage oscillante. Cela permet des angles d’entrée de 19% - 38% (11° - 20°). Les chenilles acier restent plaquées au sol pour plus de stabilité.

Rampe de forage oscillante (brevet)
Rampe de forage oscillante (brevet)

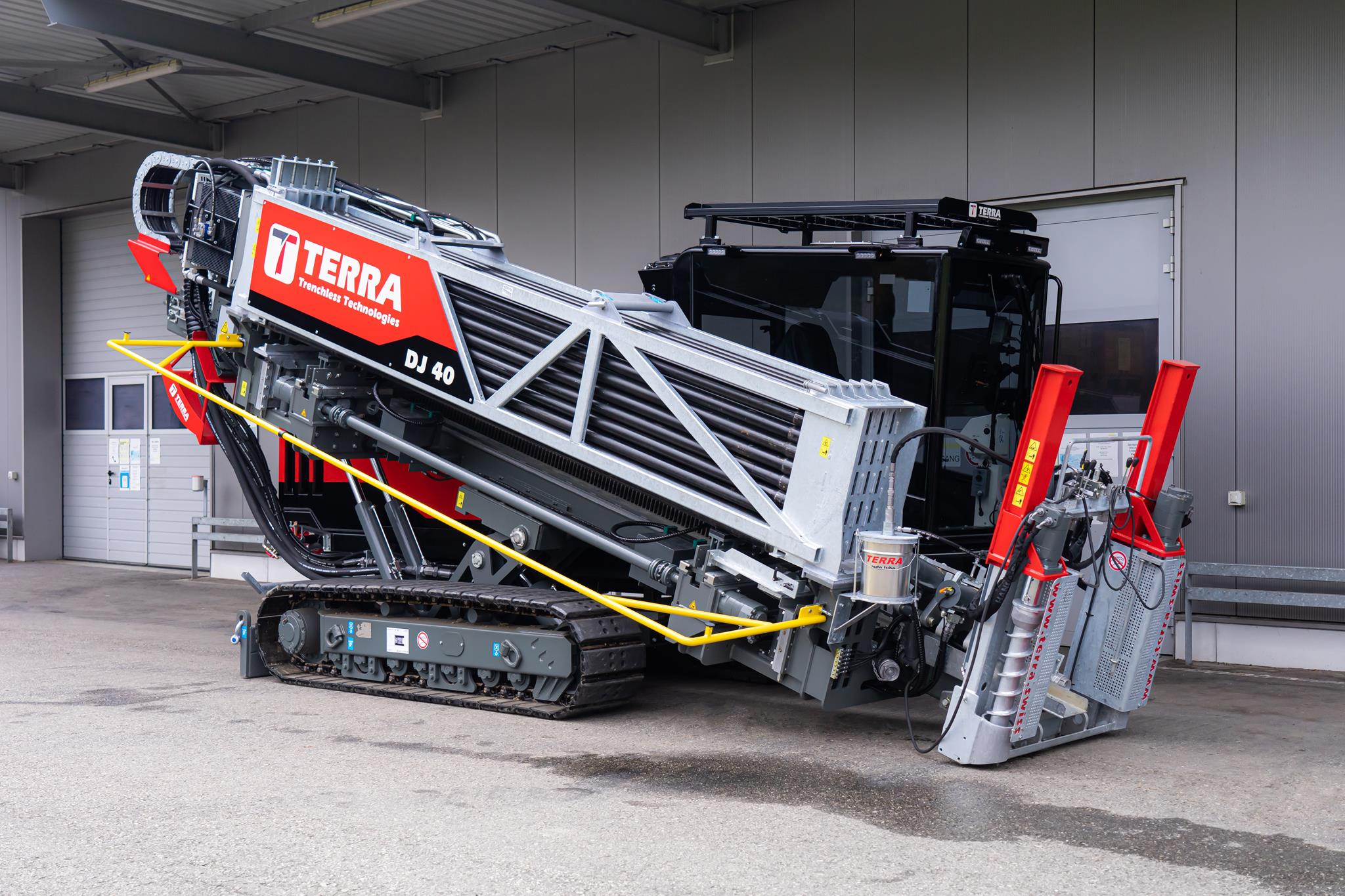

Magasin de tiges avec rechargement

    La DJ 40 possède 50 tiges de forage embarquées de 4.57 m de longueur. Cela représente un total de 230 m de tiges. Pour plus de productivité, ou vous rechargez le magasin avec l’unique système add-a-pipe ou vous pouvez remplacer le magasin vide par un plein. Le rayon de courbure des tiges premium est de 34 m.

Magasin de tiges avec rechargement
Magasin de tiges avec rechargement

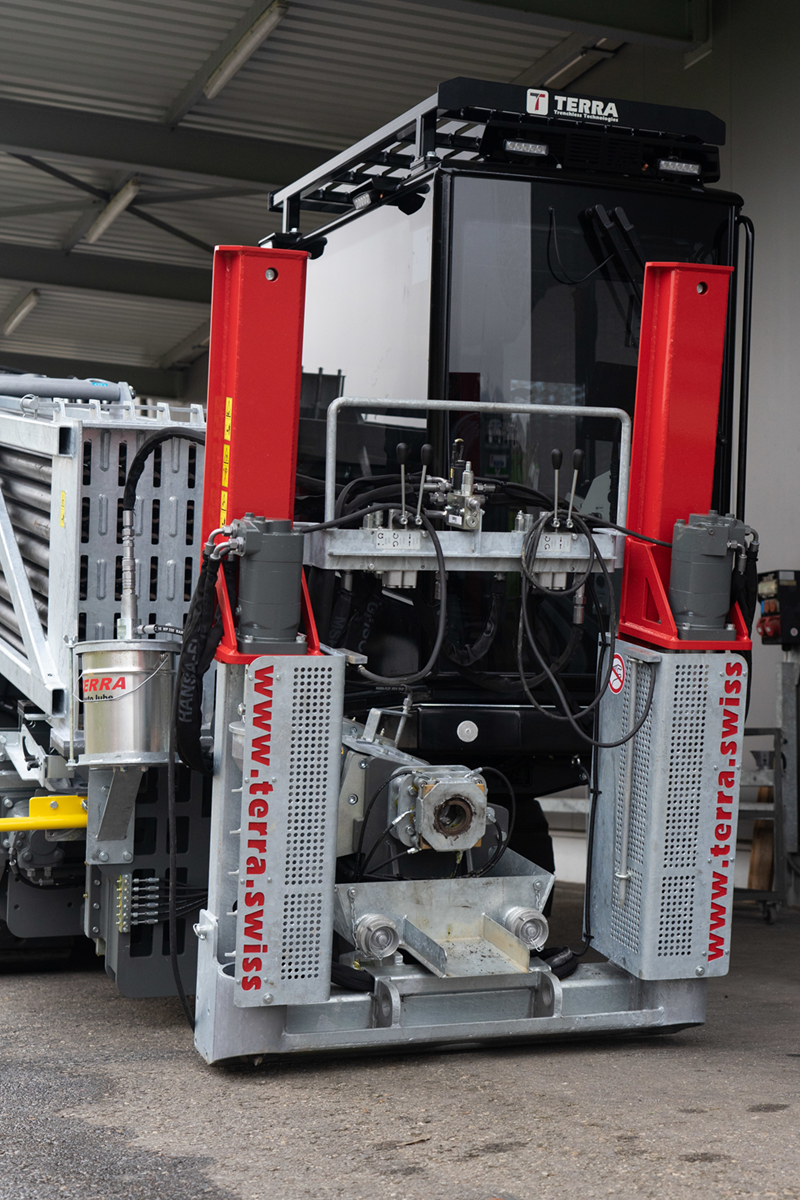

Collecteur de bentonite (brevet)

    La bentonite est collectée par un système de collecteurs en trois étapes. Votre foreuse reste propre ce qui améliore la sécurité de vos chantiers.

Collecteur de bentonite (brevet)
Collecteur de bentonite (brevet)

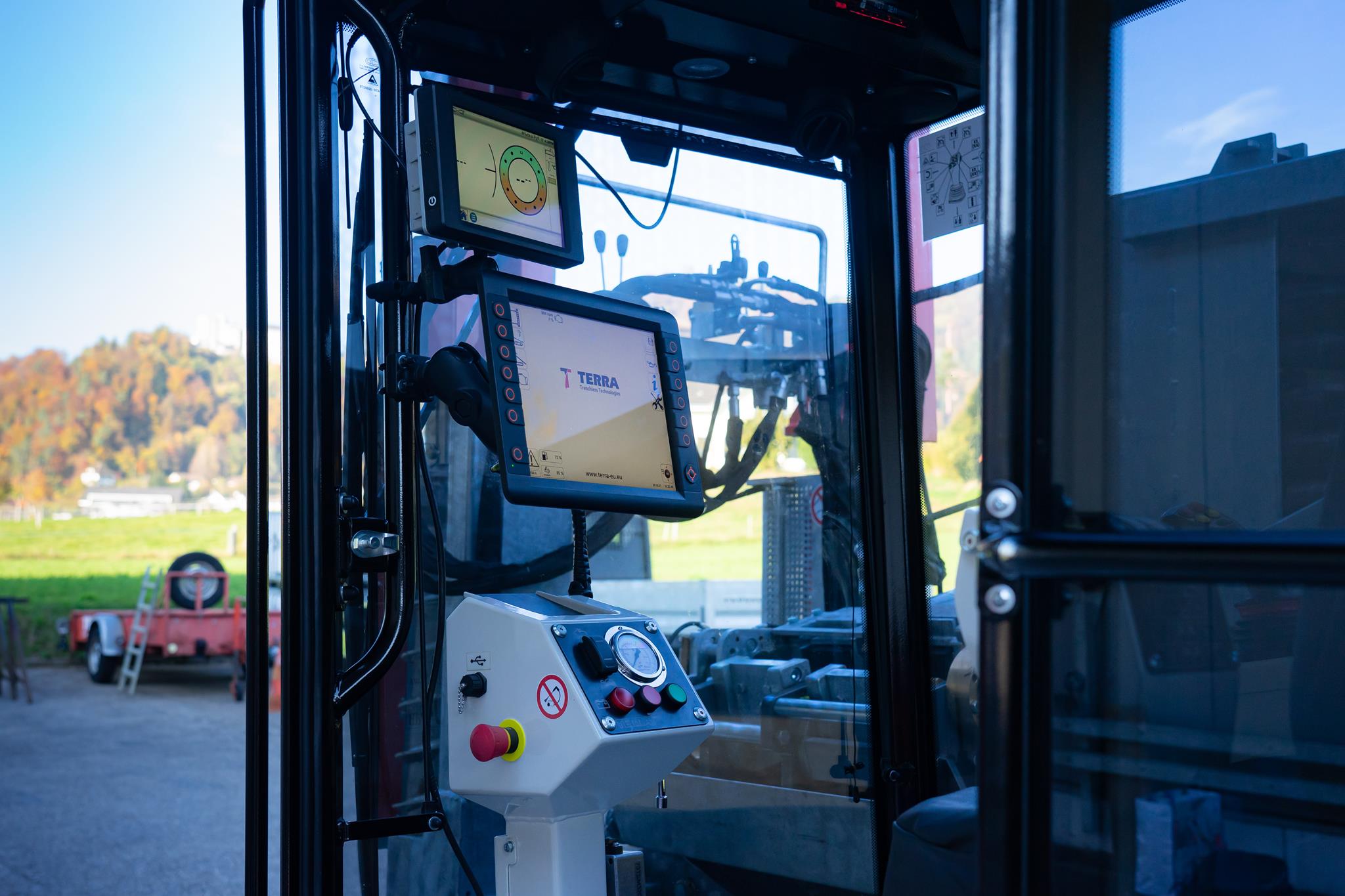

Système d'assistance au forage

    L’intelligence des systèmes d’aide au forage comme le thrust control, le carve mode et le drill speed control rendent les forages plus efficaces et plus faciles. L’opérateur se détend, la foreuse fait le travail. L’assistance au forage électronique ADBSe ajuste en quelques millisecondes la vitesse de traction en fonction du terrain.

Système d'assistance au forage
Système d'assistance au forage

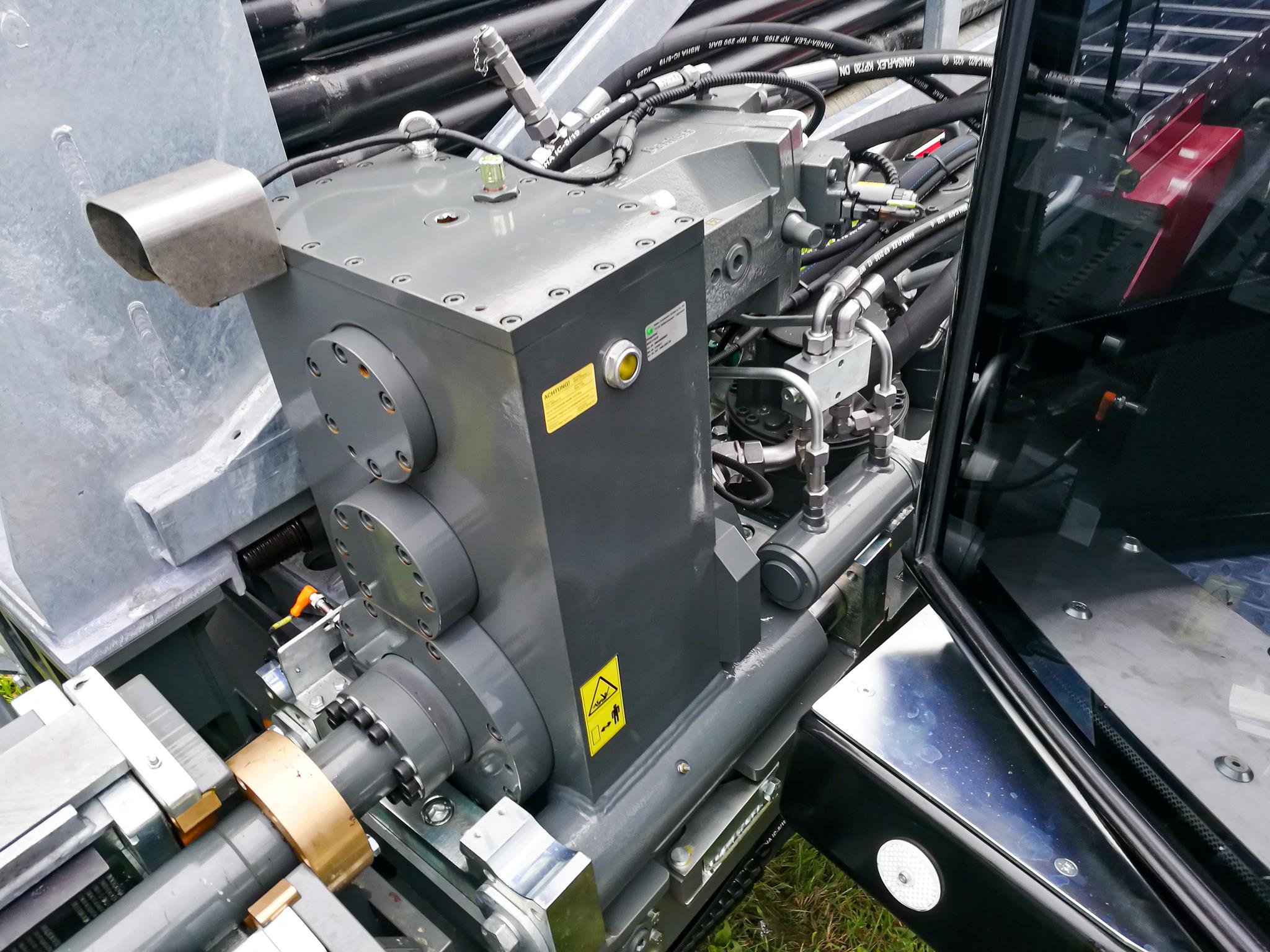

AutoTork (brevet)

    Le moteur à cylindrée variable et axe incliné génère le couple élevé. Le couple de 8’000 Nm et la Vitesse de rotation des tiges de 255 tr/min sont réglables avec 11 vitesses. L’opérateur les règle facilement avec l’écran de la cabine (AutoTork).

AutoTork (brevet)
AutoTork (brevet)

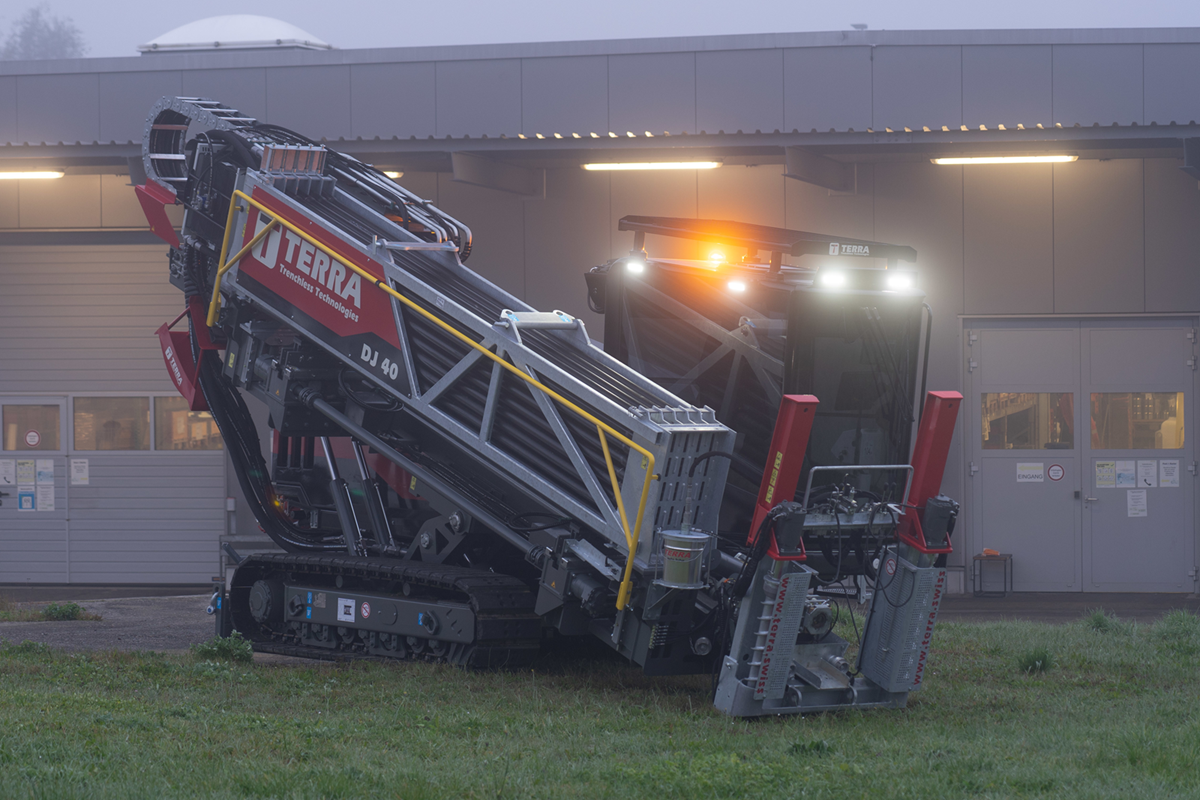

Nouvelle télématie

    Avec cette nouvelle télématie, en tant que client, vous pouvez suivre l’état de votre foreuse. Toutes les informations nécessaires telles que l’emplacement de votre foreuse, les données de forage ou les entretiens préventifs à venir sont affichées en temps réel. Les données sont enregistrées dans un cloud. Elles sont facilement accessibles et peuvent être exploitées avec un smartphone ou une tablette.

Nouvelle télématie
Nouvelle télématie

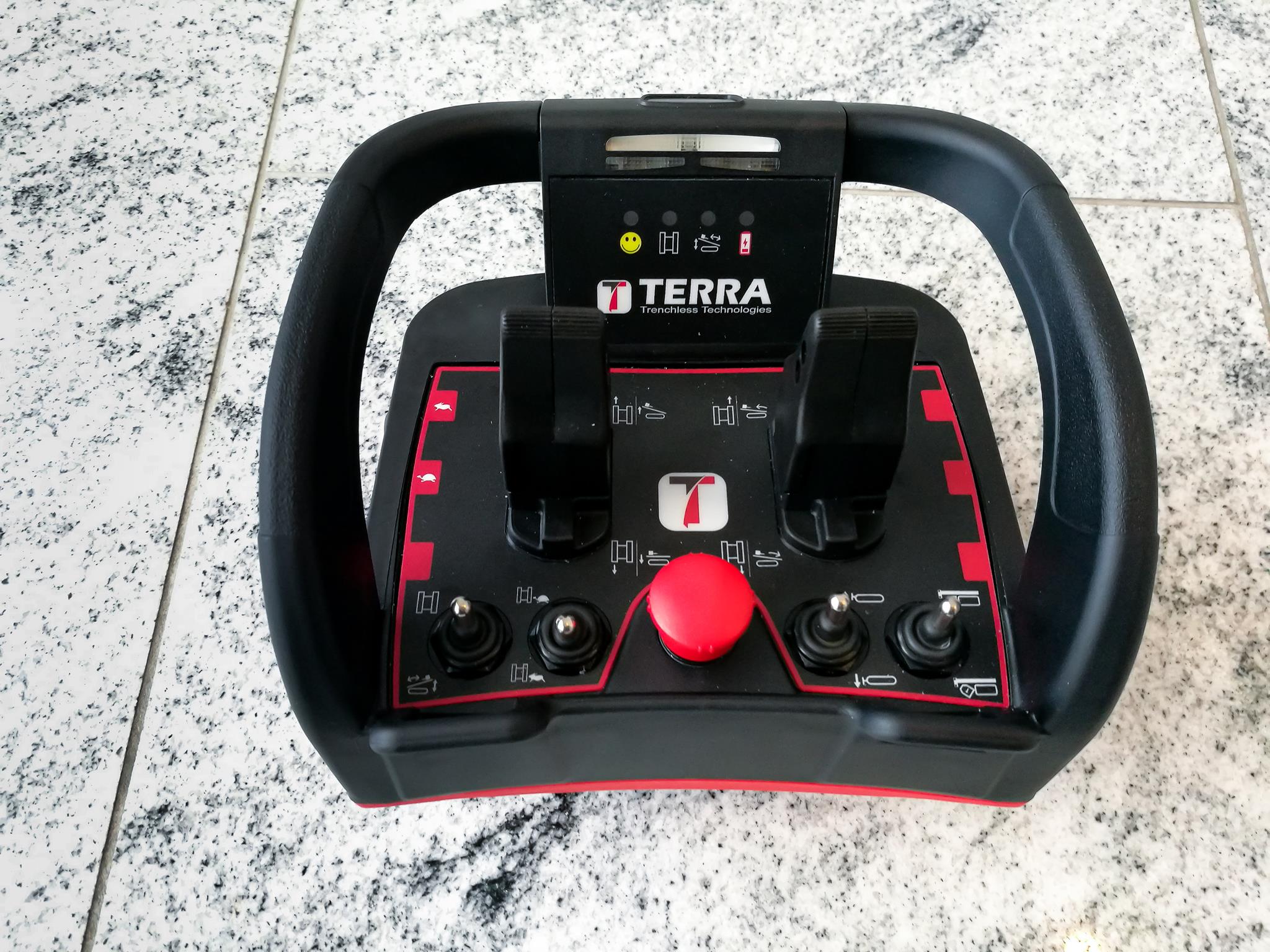

Télécommande sans fil

    La conduite et la mise en place de la DJ 40 sont télécommandées pour faciliter l’installation et commencer le forage plus rapidement.

Télécommande sans fil
Télécommande sans fil

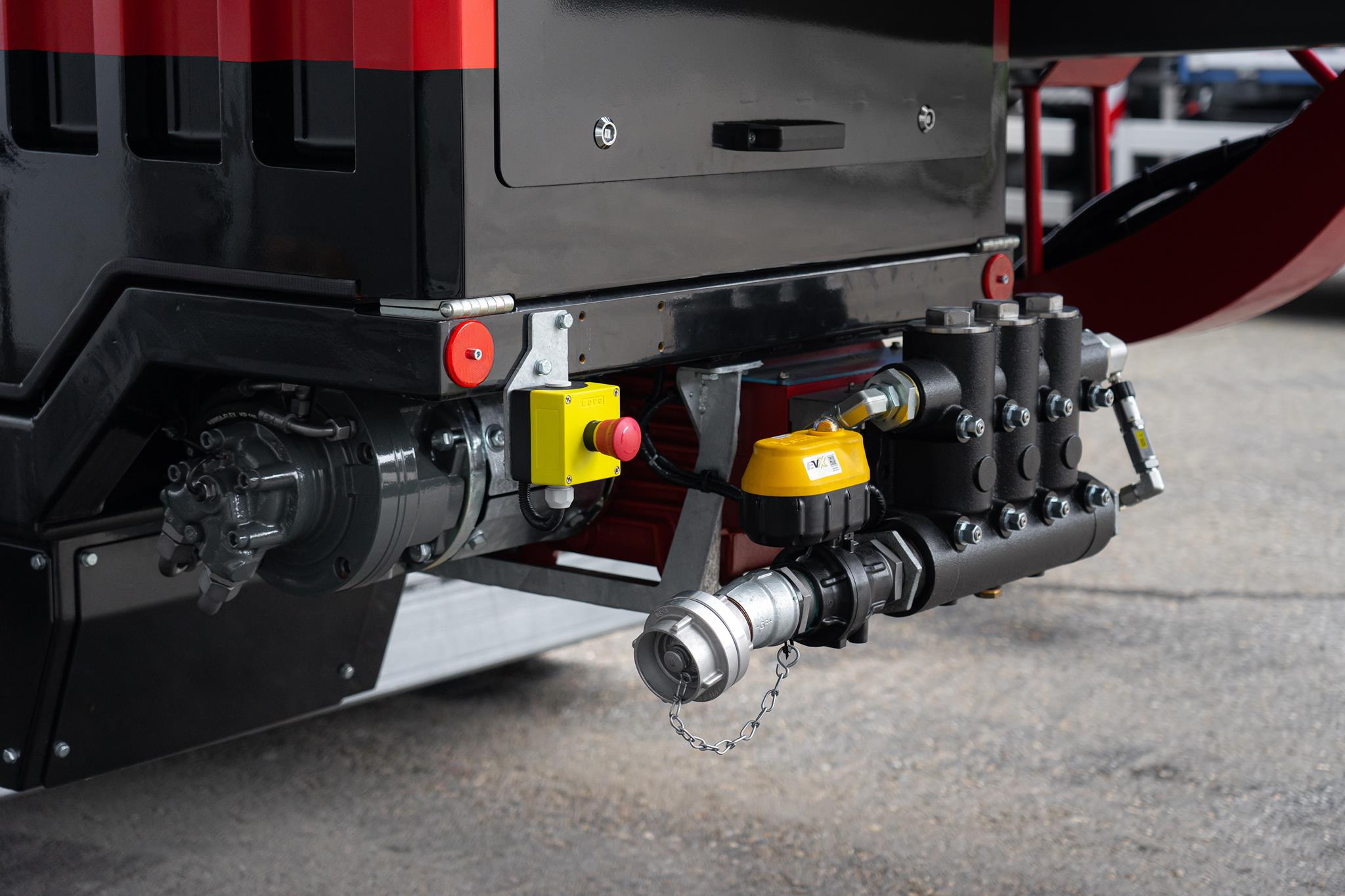

Pompe à boue embarquée

    La puissante pompe à boue embarquée de 400 l/min permet des forages productifs sur de plus longues distances. Le débit peut être ajusté simultanément avec la poussée, la traction et la rotation. Un capteur mesure le débit en continu. Si le réservoir est vide, le capteur ferme la vanne pour prolonger la durée de vie des joints dans la pompe à boue.

Pompe à boue embarquée
Pompe à boue embarquée

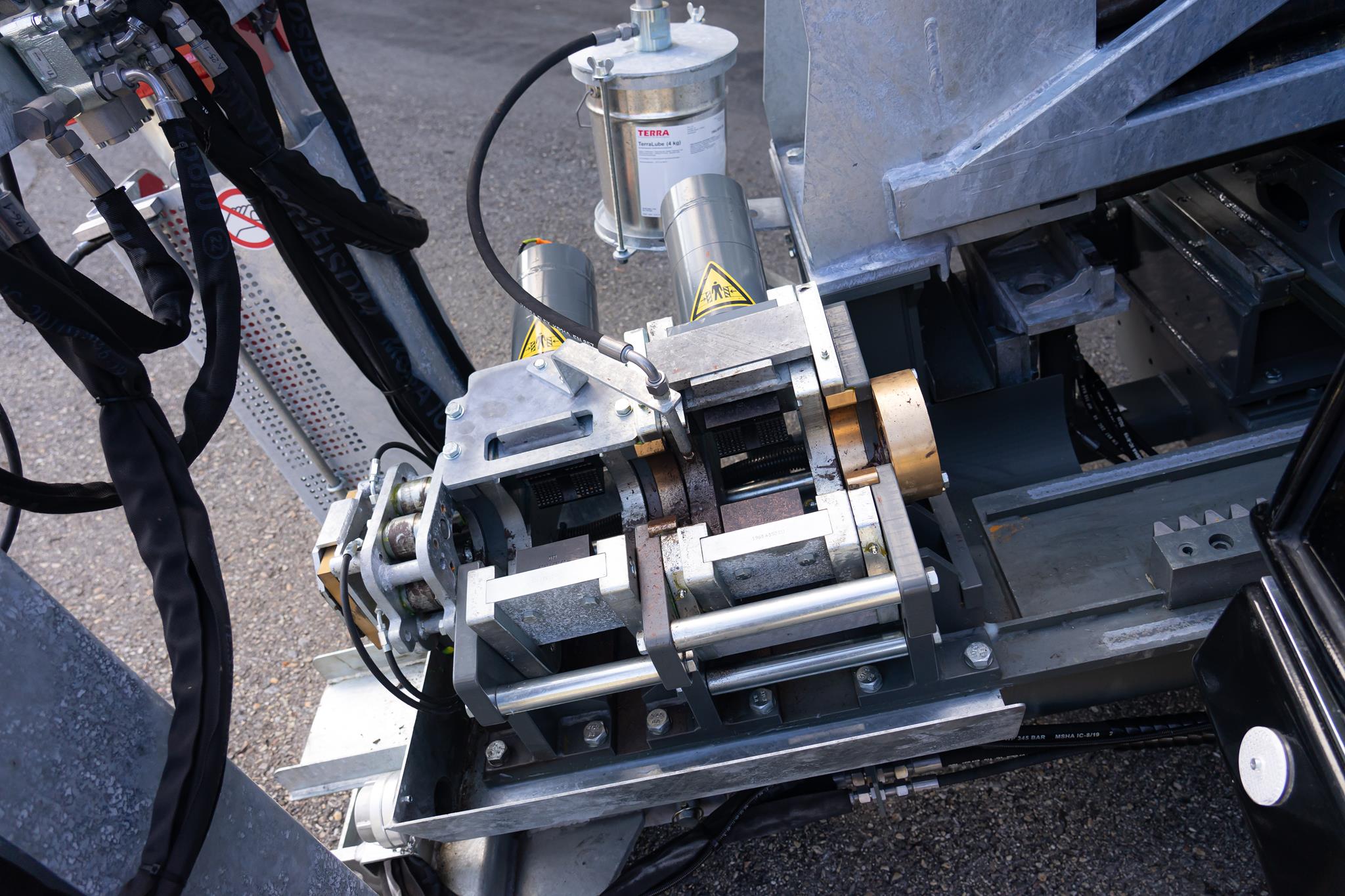

Sonde à câble

    La DJ 40 est pré-équipée pour les sondes à câble. Le système ‘break-appart’ est suffisamment grand pour y installer des systèmes de têtes de forage à câble.

Sonde à câble
Sonde à câble




Données techniques

Données techniques

*  Les données dépendent de la nature du terrain.
** Les données dépendent de la diamêtre des tiges
Sous réserves de modifications techniques sans préavis.
OPÉRATION
Forces de Poussée/Traction
181 kN (18 t)
Couple, max.
8.000 Nm
Vitesse de rotation des tiges, max.
255 U/min
Vitesse de forage - Vitesse rapide
44 m/min
ø du trou pilote
140 - 170 mm
Vitesse de conduite
3.2 km/h
ENÉRGIE
Moteur type
Perkins-904J
Puissance moteur (EU Stafe 5)
139 kW (189 PS)
Carburant
Diesel
Régime moteur
1.800 U/min
SYSTÈME DE FLUIDE DE FORAGE (embarqué)
Débit de boues de forage
510 l/min
Pression de boues de forage, max.
70 bar
TIGE DE FORAGE
Tiges de forage, L
4.57 m
Tiges de forage, diamètre
ø 79/76 mm
Rayon de pose, min.
34 m
Linéaire embarqué
228 m
DIMENSIONS
Dimensions L x l x h (position de transportation)
8.1 x 2.2 x 2.7 m
Angle d'insertion
19 - 36 % (11 - 20°)
Poids (incl. tiges de forage)
17.3 t
Poids (sans tiges de forage)
13.7 t
NIVEAU SONOR
Niveau sonore à l'oreille de l'utilisateur
75 dB(A)
Niveau sonore extérieur
104 dB(A)
