TERRA-JET DJ 20

Classe: 8 - 10 t

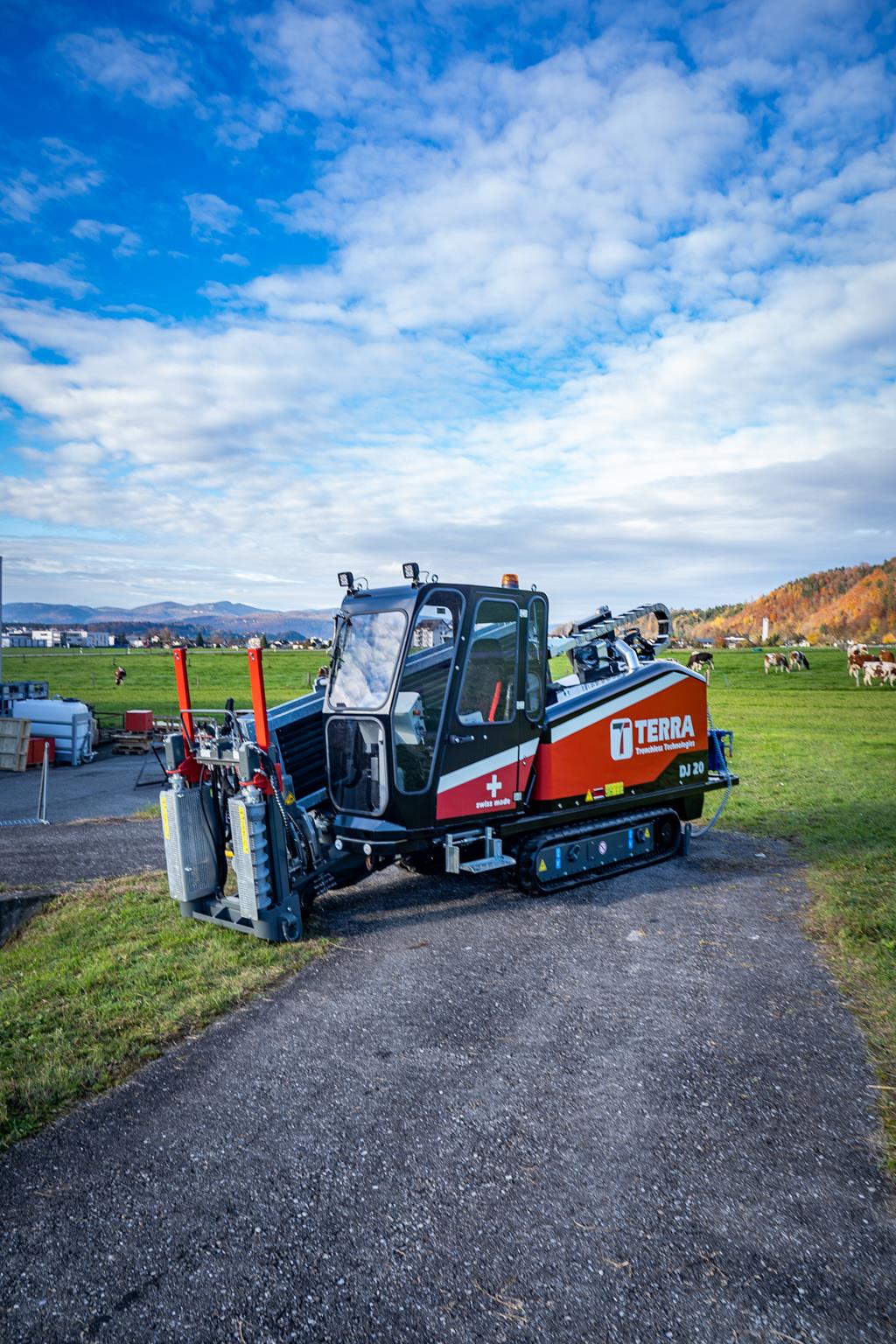

Puissant moteur Hatz (75 CV) - la TERRA-JET DJ 20

    Propulsée par un puissant moteur diesel HATZ de 75 CV (Stage 5), la TERRA-JET DJ 20 offre jusqu’à 9 tonnes de force de traction et de poussée, 2.840 Nm de couple et une vitesse maximum de rotation des tiges de forage de 228 tr/min.
    Le faible encombrement et le niveau de bruit réduit à l’oreille de l’opérateur rendent la TERRA-JET DJ 20 conviviale et durable. Le temps d’installation rapide et sa mobilité accrue vous aident à l’utiliser aussi en zones urbaines ou depuis des espaces restreints et difficiles d’accès.

Puissant moteur Hatz (75 CV) - la TERRA-JET DJ 20
Puissant moteur Hatz (75 CV) - la TERRA-JET DJ 20

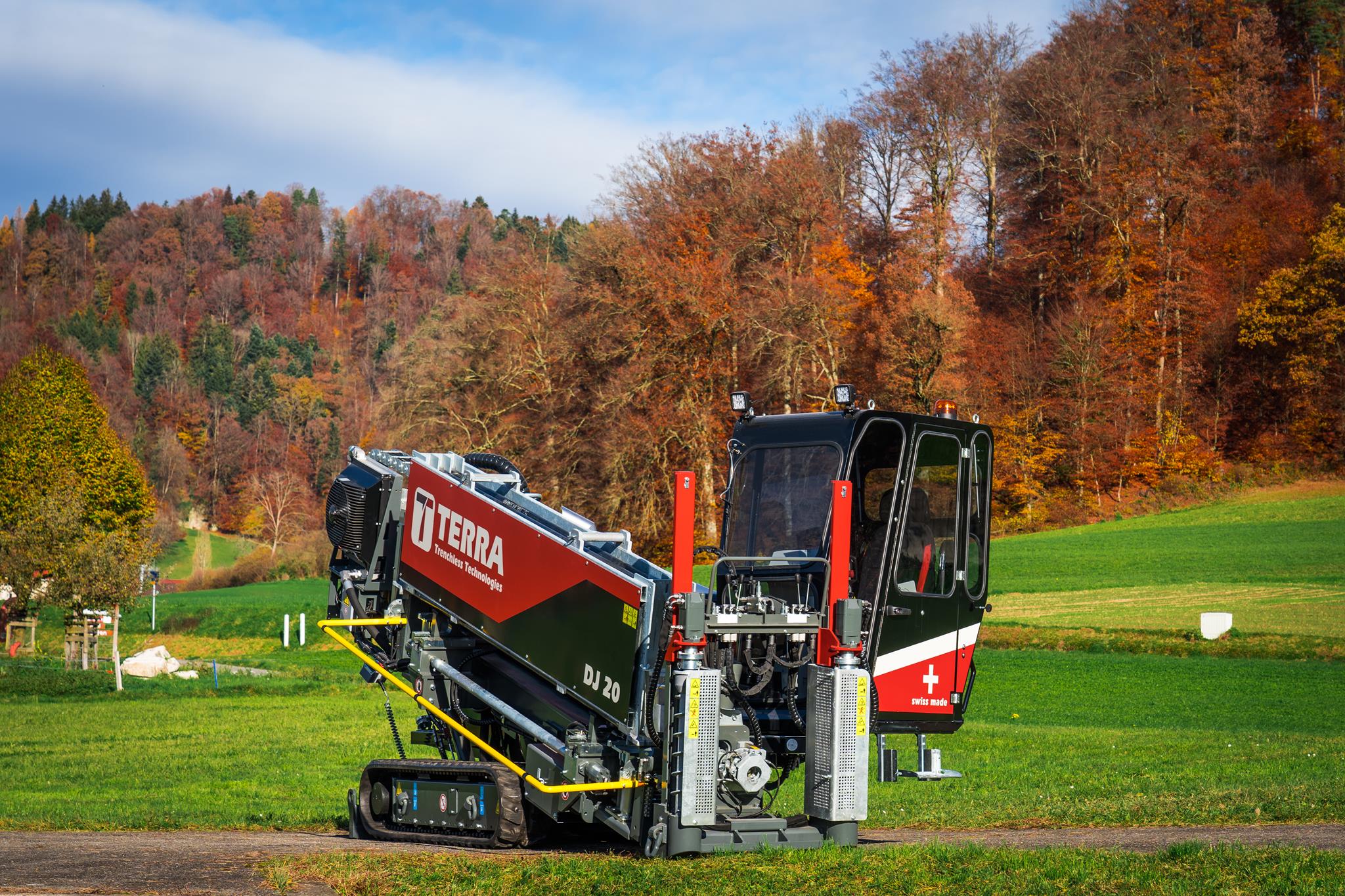

Poste de commande "décontracté"

    L'opérateur est assis dans un poste de commande confortable. Il commande les fonctions principales comme POUSSÉE et ROTATION avec le Joystick-multifonction, et le changeur de tiges avec la console de l'opérateur. La station de contrôle indique toutes les informations de forage.

    Même les opérateurs imposants peuvent s'installer confortablement. Le siège de conduite, le joystick et la console de l'opérateur peuvent être réglés individuellement. Même les grandes jambes trouvent de la place suffisante.

Poste de commande
Poste de commande "décontracté"

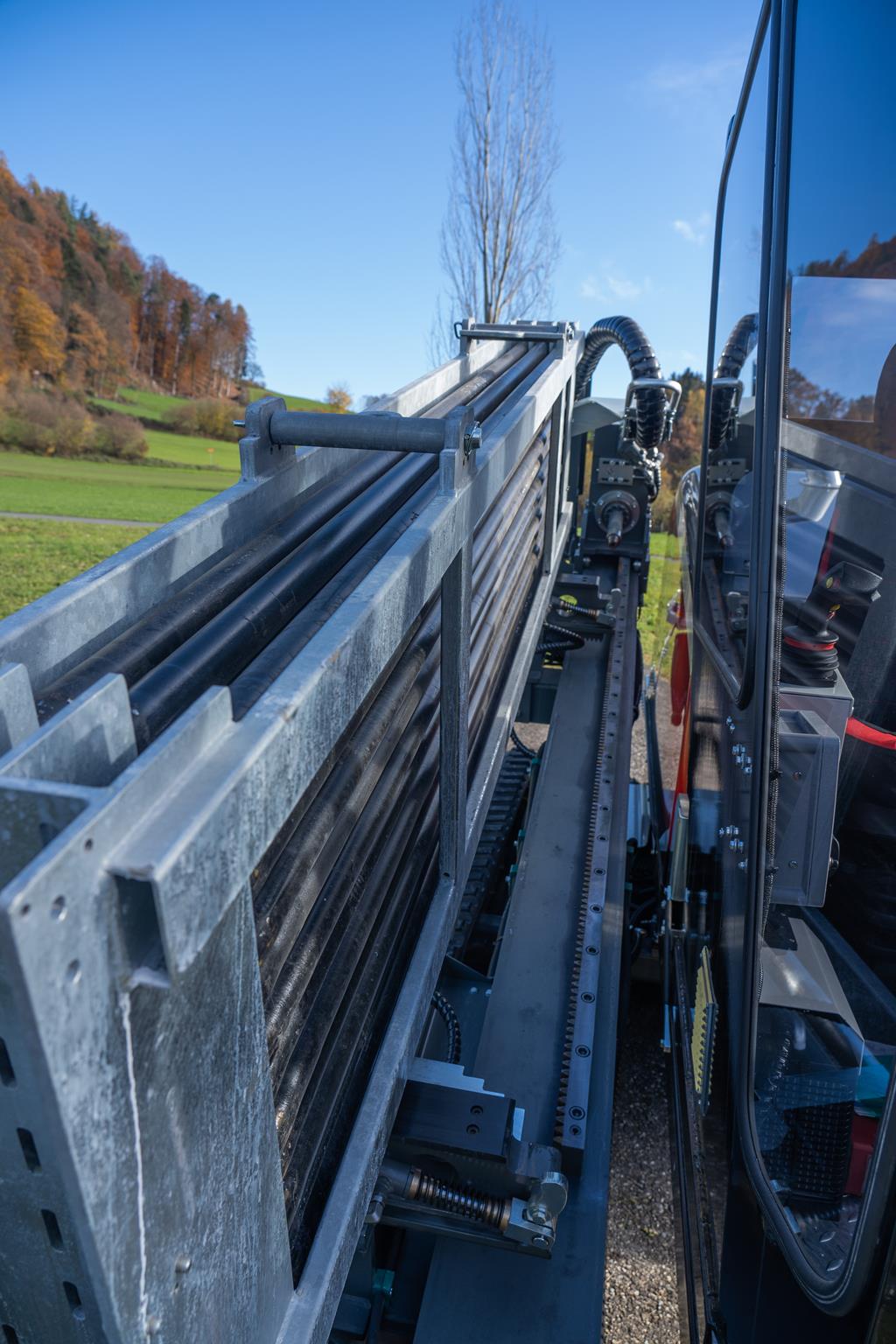

Entraînement à crémaillère

    La POUSSÉE et la TRACTION du chariot d'entraînement se font par crémaillère. C'est puissant et robuste. Trois moteurs hydrauliques à engrenages assurent l'entraînement. En vitesse rapide, ils atteignent 17 m/min. Les deux moteurs de rotation du chariot d'entraînement génèrent le couple élevé.

Entraînement à crémaillère
Entraînement à crémaillère

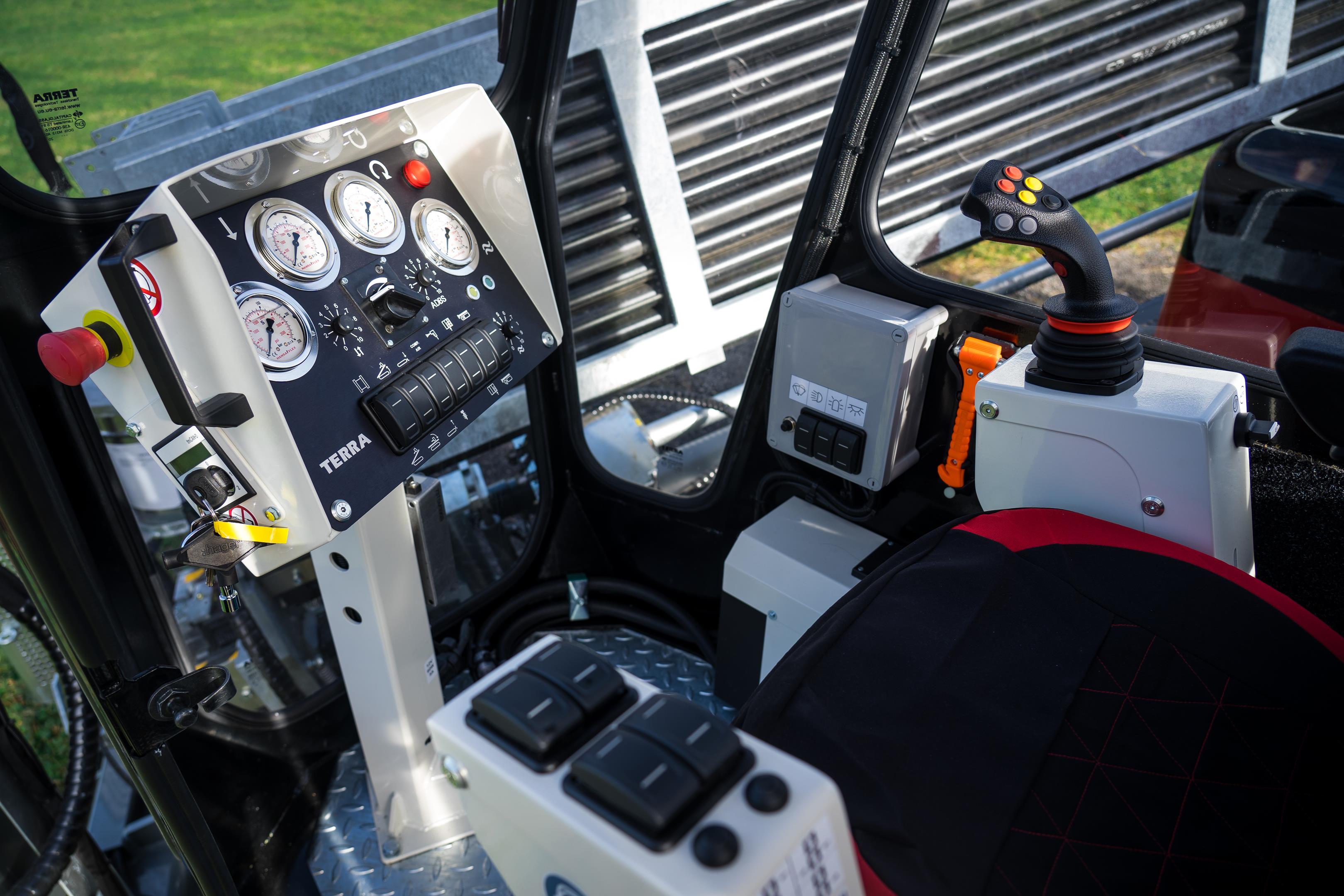

Systèmes d'assistance au forage intelligents

    Des sytèmes de forage intelligents, tels que le Thrust Mode, Curve Mode, l’ADBSe ou le Drill Speed Control, rendent le forage plus efficace et plus facile. L’opérateur peut se détendre, la machine fait le travail. Le contrôleur électronique LCP gère tous les systèmes d’assitance au forage et sent le sous-sol. Ainsi, la foreuse fonctionne à la plus haute productivité.

Systèmes d'assistance au forage intelligents
Systèmes d'assistance au forage intelligents

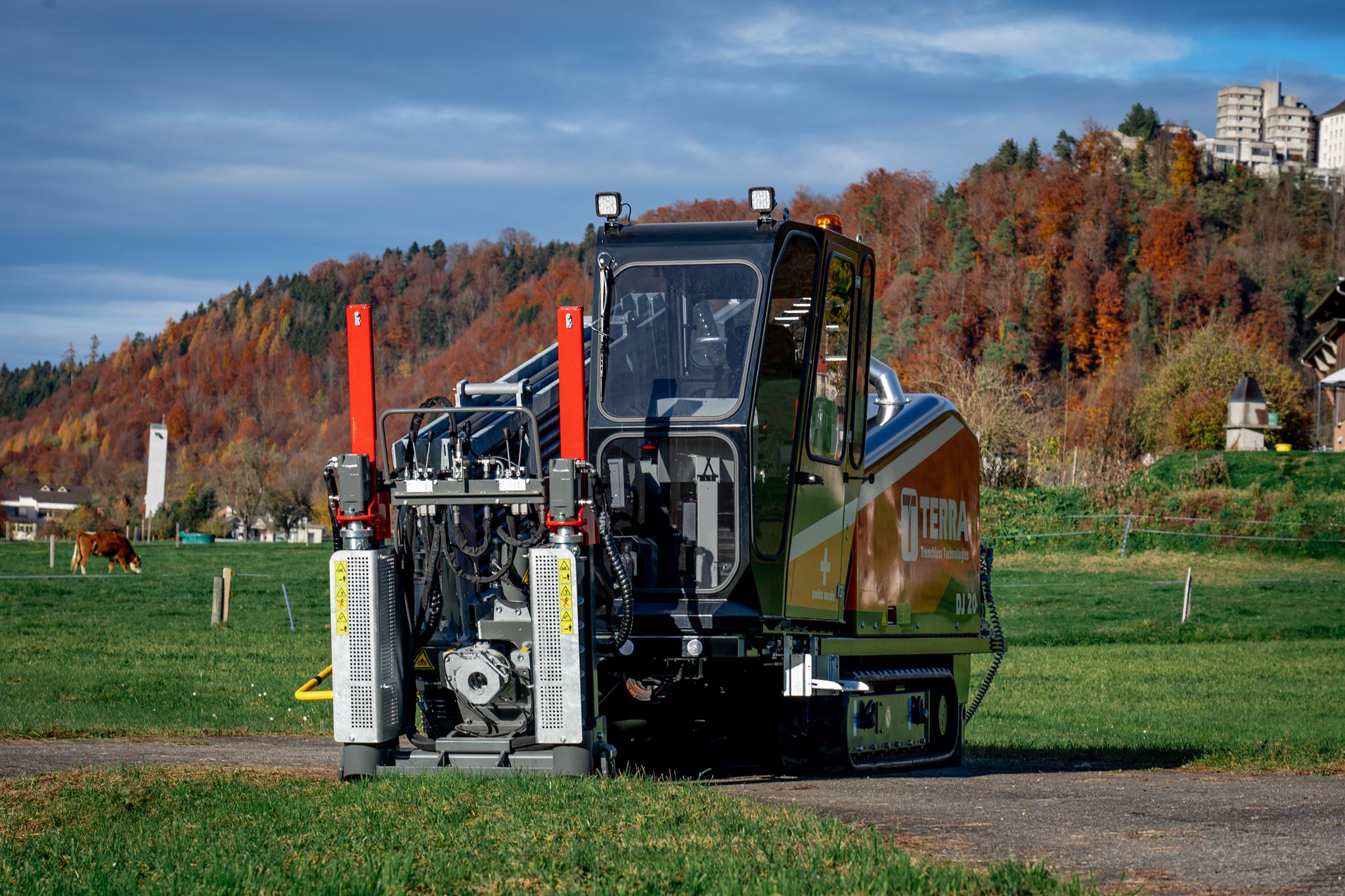

Compacte et puissante

    Avec son design compact et sa mobilité accrue la DJ 20 se conduit à travers des entrées de 1,60 m de largeur. La foreuse est déplacée avec une télécommande : rapidité et sécurité.

Compacte et puissante
Compacte et puissante

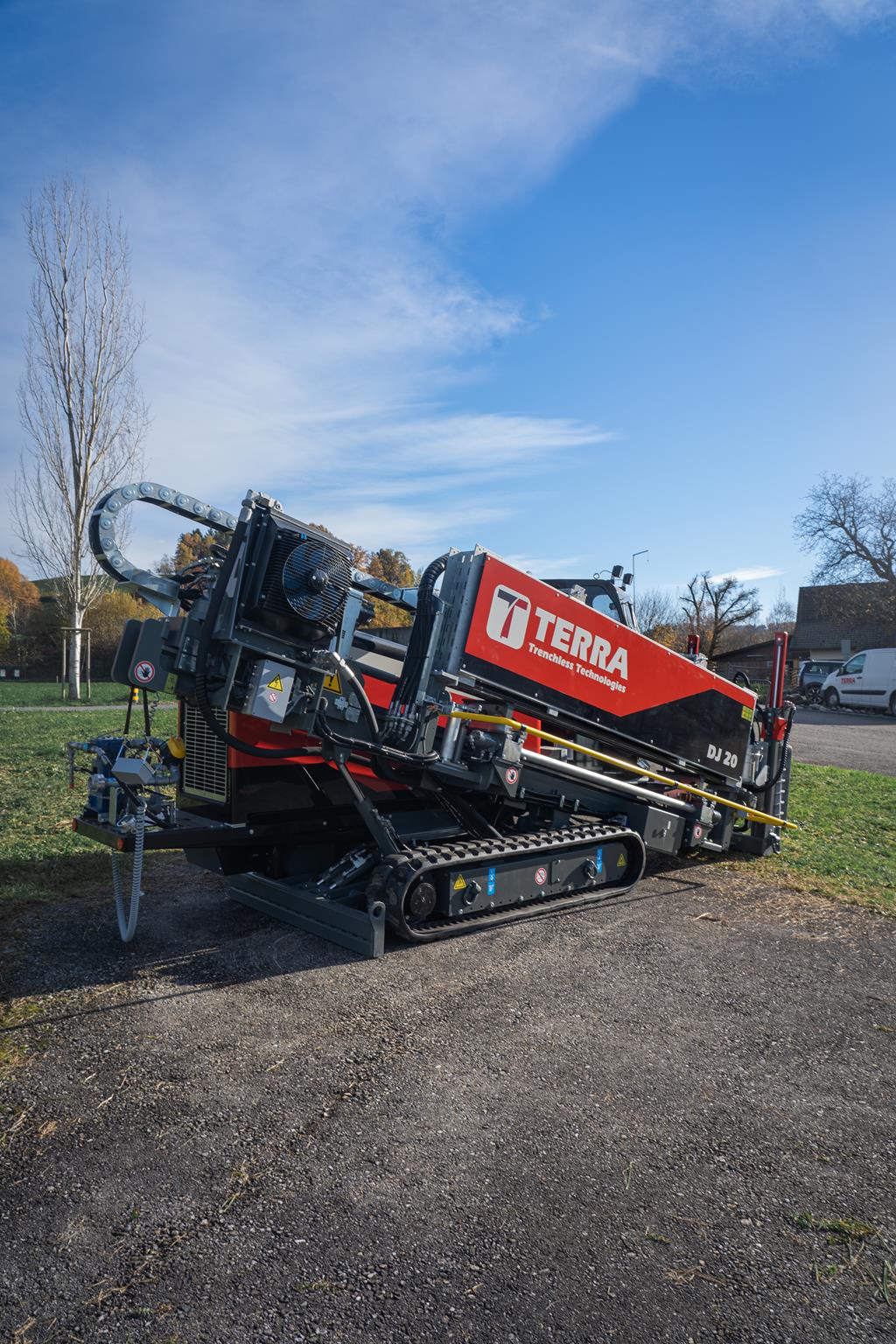

Standards de haute qualité

    Toutes les foreuses horizontales dirigées (HDD) de TERRA possèdent un magasin de tiges de forage galvanisé. TERRA propose même en option une protection double anti-Corrosion 'Duplex System". Différent de certains concurents, le fabricant Suisse TERRA produit toutes les pièces en Europe pour garantir les plus hauts standards de qualité. Cela garantit une longue durée de vie de votre foreuse TERRA-JET.

    Les tiges de forage de la TERRA-JET DJ 20 mesurent 3,0 mètres de long, ce qui signifie moins de changement de tiges de forage et un fonctionnement plus rapide. Avec un rayon de courbure de 25 m, vous pouvez facilement contourner les tuyaux et obstacles existants dans le sol. Le magasin embarque 120 m de tiges de forage.

Standards de haute qualité
Standards de haute qualité

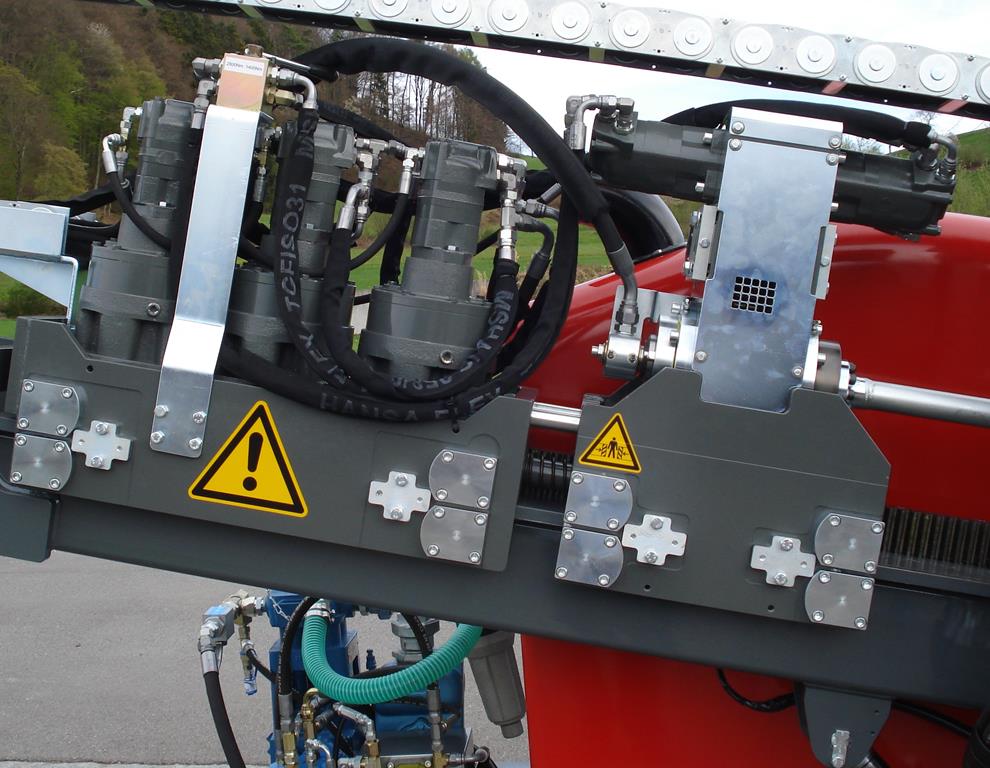

Facilité d'entretien

    La TERRA-JET a été conçue avec une attention particulière pour la fiabilité et la facilité d'entretien. Tous les composants hydrauliques sont bien accessibles et peuvent être facilement surveillés et entretenus. Il suffit pour cela de relever le capot en fibre de verre. L'électricité est clairement rassemblée dans une console électrique située dans la cabine de conduite. En dépit de sa puissance énorme, la TERRA-JET est compacte et maniable.

Facilité d'entretien
Facilité d'entretien



Données techniques

Données techniques

*  Les données dépendent de la nature du terrain.
** Les données dépendent de la diamêtre des tiges
Sous réserves de modifications techniques sans préavis.
OPÉRATION
Forces de Poussée/Traction
87 kN (9 t)
Couple, max.
2.840 Nm
Vitesse de rotation des tiges, max.
228 U/min
Vitesse de forage - Vitesse rapide
40 m/min
ø du trou pilote
60 - 110 mm
Vitesse de conduite
4.5 km/h
ENÉRGIE
Moteur type
Hatz 4H50TICD
Puissance moteur (EU Stafe 5)
55 kW (75 PS)
Carburant
Diesel
Régime moteur
2.700 U/min
SYSTÈME DE FLUIDE DE FORAGE (embarqué)
Débit de boues de forage
95 l/min
Pression de boues de forage, max.
70 bar
TIGE DE FORAGE
Tiges de forage, L
3.05 m
Tiges de forage, diamètre
ø 60/54 mm
Rayon de pose, min.
34 m
Linéaire embarqué
120 m
DIMENSIONS
Dimensions L x l x h (position de transportation)
6.00 x 1.65 x 1.90 m
Angle d'insertion
29 - 40 % (16 - 22°)
Poids (incl. tiges de forage)
6.4 t
Poids (sans tiges de forage)
5.3 t
NIVEAU SONOR
Niveau sonore à l'oreille de l'utilisateur
85 dB(A)
Niveau sonore extérieur
104 dB(A)

Vos avantages

Vitesse de rotation:

Vitesse max. de rotation des tiges de forage de 228 tr/min

Confortable cabine:

Large cabine à haute visibilité

ADBSe:

Système d’ajustement automatique de forage et d’alésage

Carve mode:

Changement de direction facile dans les terrains durs

Forage automatique

Forage automatique par l’appui d’un bouton

Thrust Control:

Réglage de la vitesse et de la force de poussée
