TERRA-JET DJ 10

Classe: 4 - 6 t

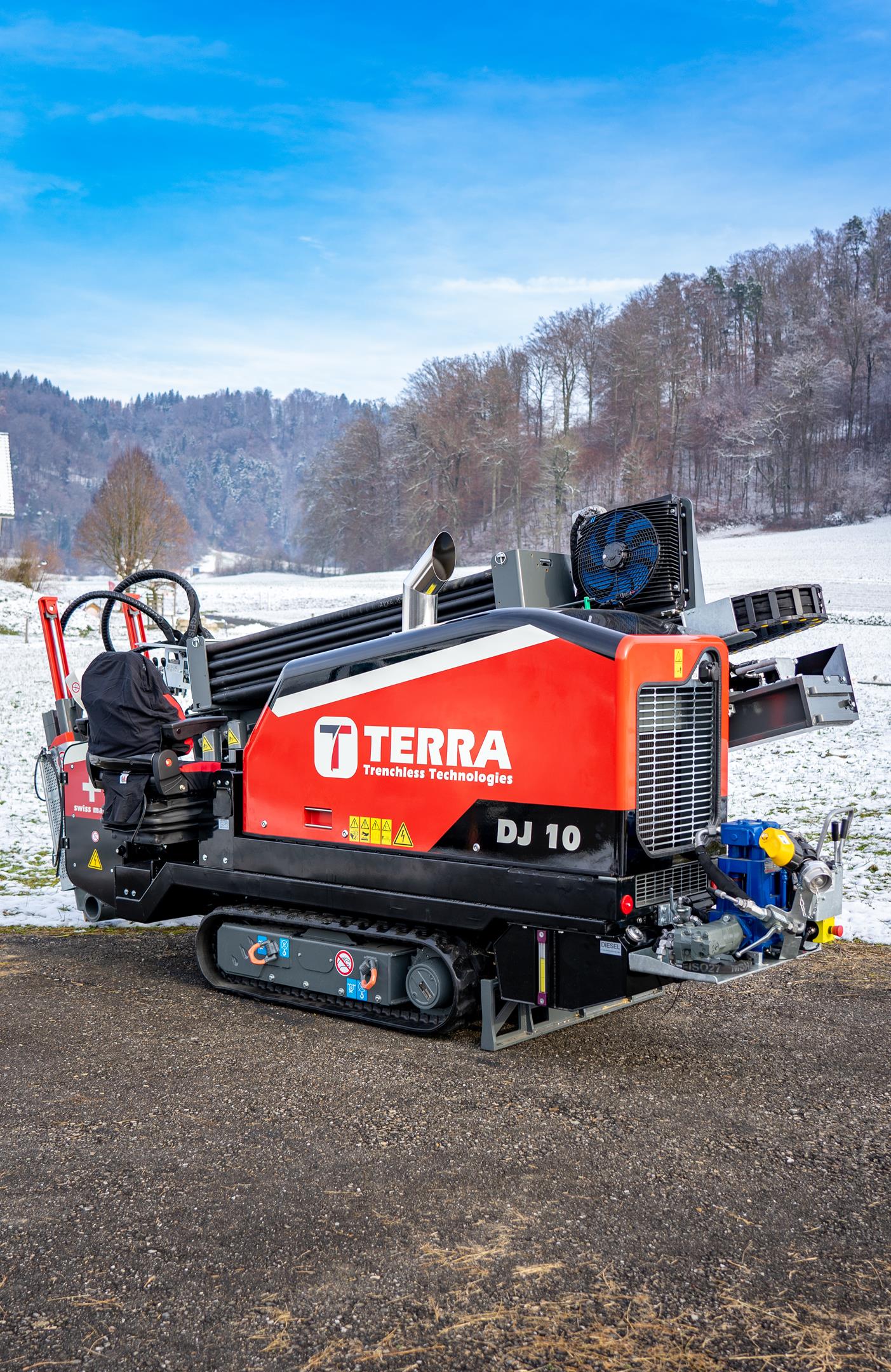

75 CV de puissance - moteur Diesel HATZ - la TERRA-JET DJ 10

    Propulsée par un puissant moteur diesel HATZ de 75 CV (Stage 5), la TERRA-JET DJ 10 offre jusqu’à 4.2 tonnes de force de poussée et de traction, 1.800 Nm de couple et surtout une vitesse maximale de rotation de 200 rpm. Le faible encombrement et le niveau sonore réduit à l’oreille de l’opérateur rendent la DJ 10 conviviale et durable. Son temps d’installation rapide et sa mobilité accrue vous aident à utiliser votre machine dans les zones urbaines ou dans les jardins de particuliers.

75 CV de puissance - moteur Diesel HATZ - la TERRA-JET DJ 10
75 CV de puissance - moteur Diesel HATZ - la TERRA-JET DJ 10

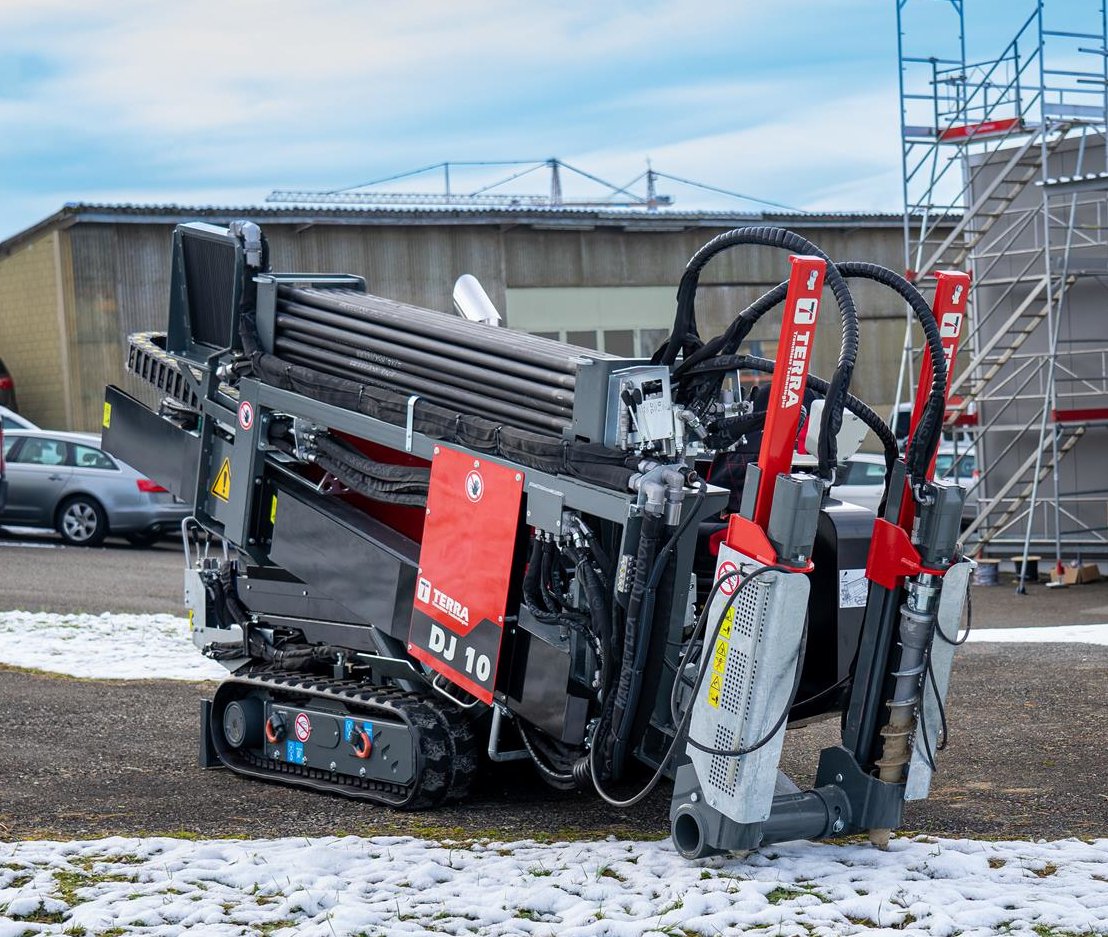

Tiges de forage hiqh quality

    La TERRA-JET DJ 10, avec ses tiges de forage de 2,0 mètres de longueur, impose moins de changement de tiges et permet des forages plus rapides. Avec leur rayon de courbure de 30 m, vous pouvez facilement contourner les réseaux souterrains existants. Le magasin de tiges embarqué est équipé de 90 m de tiges de forage.

Tiges de forage hiqh quality
Tiges de forage hiqh quality

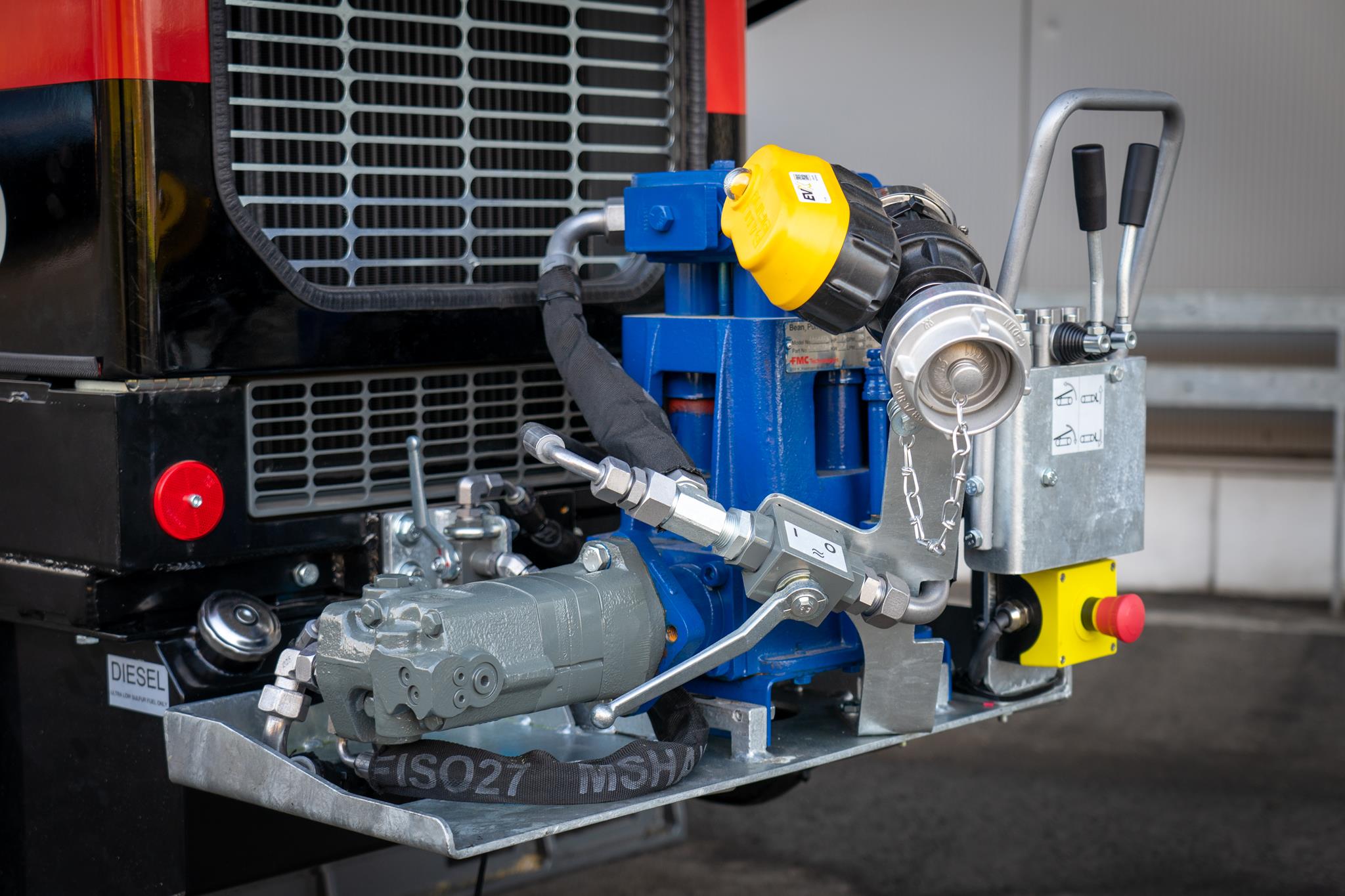

Leader du marché avec 95 l/min de boue de forage

    La pompe haute pression FMC est embarquée. Avec un volume de boue accru de 95 l/min, les entrepreneurs peuvent faire face à diverses conditions de terrain difficiles. Avec le mode boost, le foreur remet en pression le train de tiges en quelques millisecondes.

Leader du marché avec 95 l/min de boue de forage
Leader du marché avec 95 l/min de boue de forage

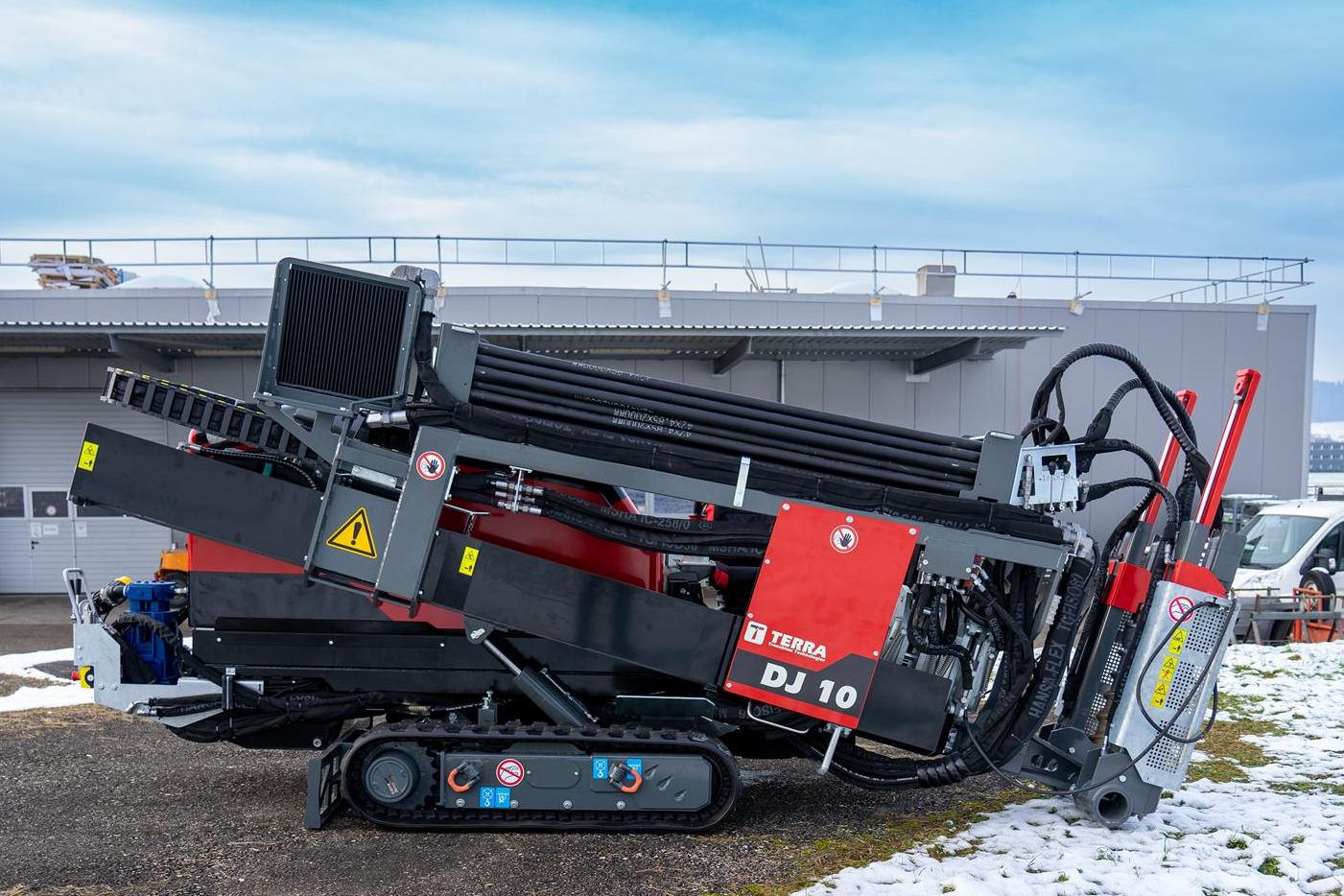

Rampe de forage unique

    Avec la rampe de forage, elle peut passer de 32 % à 50 % (18° - 27°). Pour une bonne stabilité, les chenilles restent au sol.

Rampe de forage unique
Rampe de forage unique

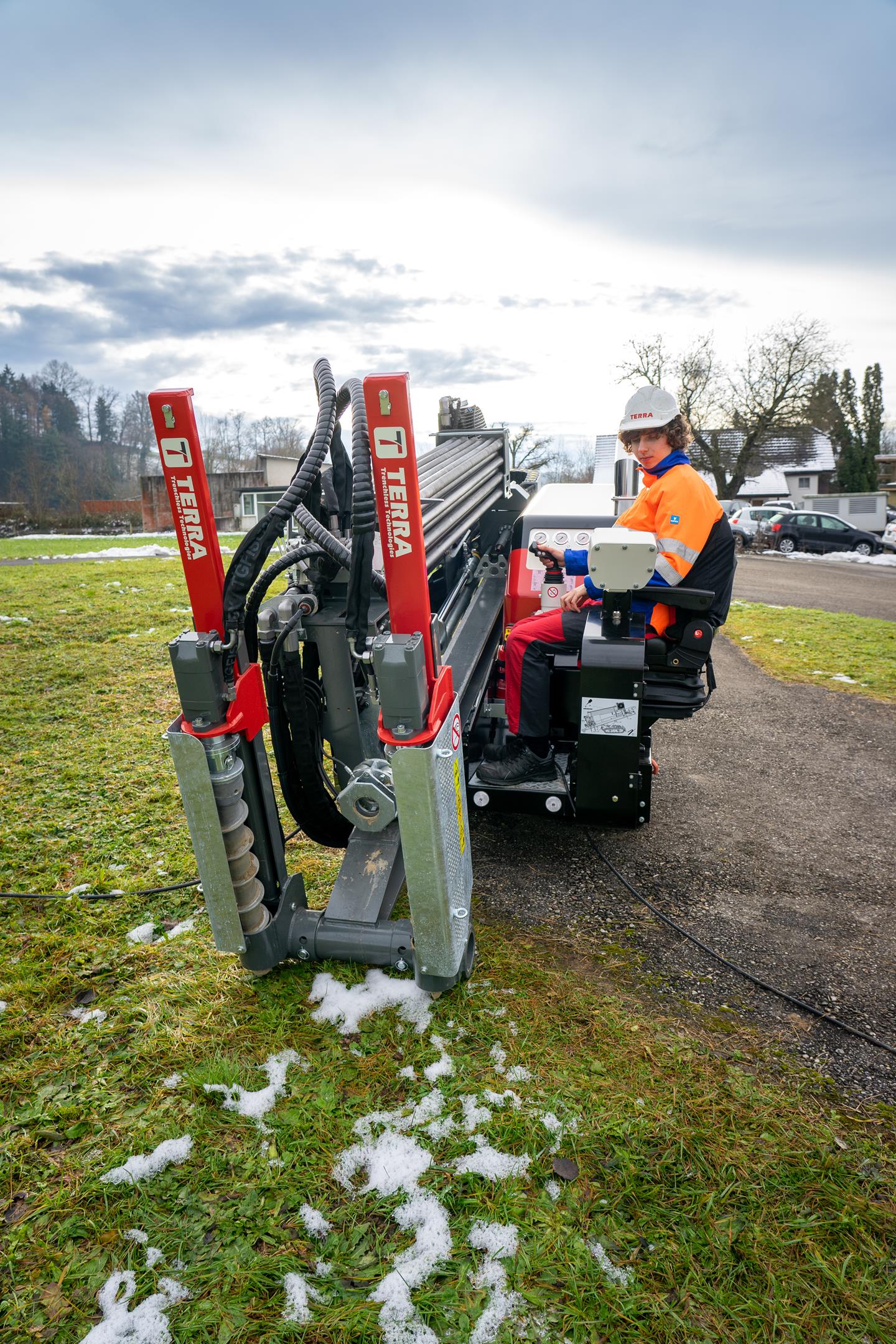

Poste de commande

    Les systèmes intelligents d’assistance au forage comme les thrust mode, carve mode ou drill speed control permettent des forages plus efficaces et plus faciles. L’opérateur se détend, la machine fait le travail. La foreuse travaille à la productivité la plus élevée.

    Le système d’ancrage hydraulique fonctionne avec deux pieux indépendants. Ces pieux rognent avec des dents en métal dur. Ils forent même à travers l’asphalte et le gravier. Chaque mât peut être ajusté individuellement avec n’importe quel angle. S’il y a des tuyaux dans le sol, le système d’ancrage peut même être ajusté latéralement.

Poste de commande
Poste de commande

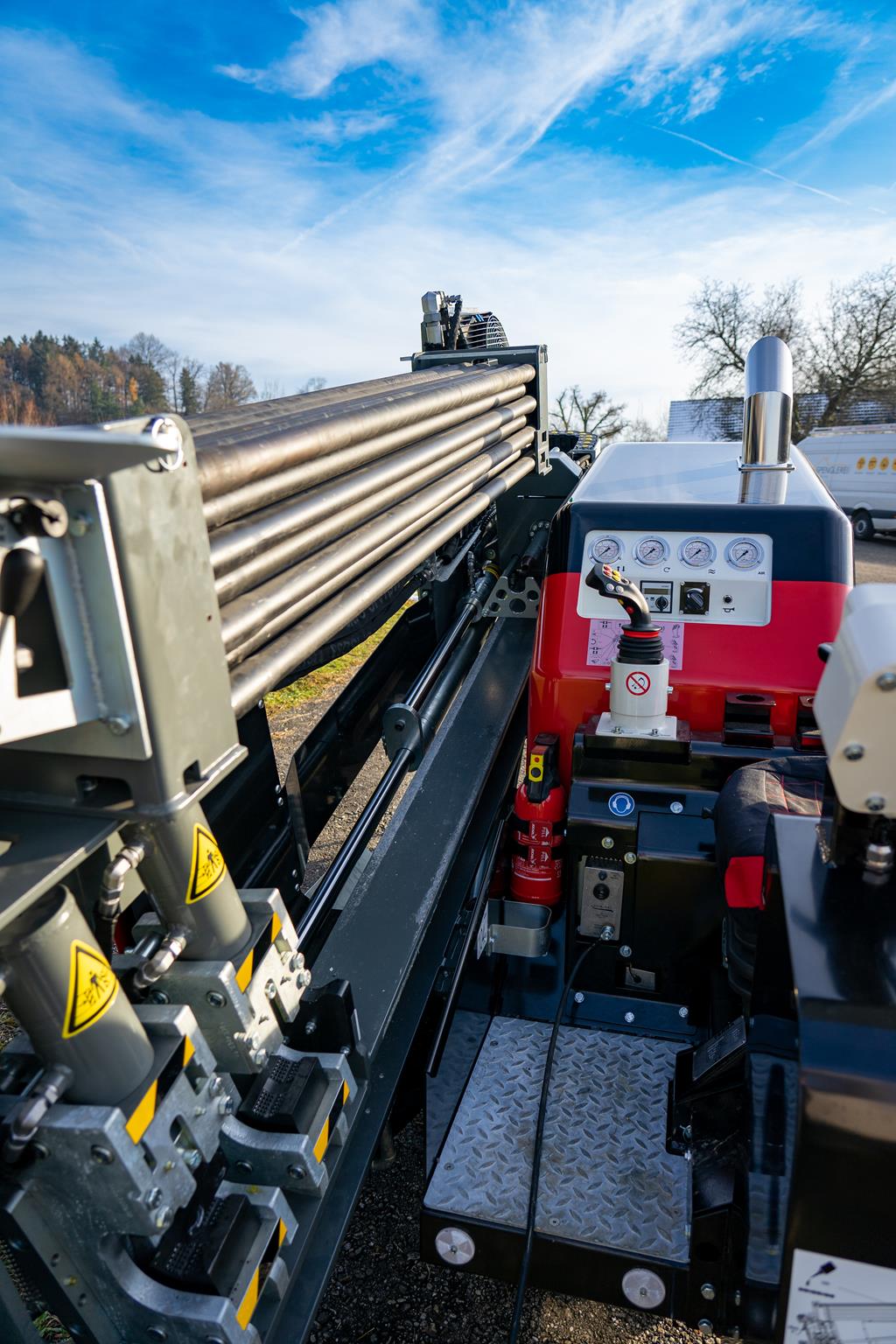

Entraînement à double vérin (breveté)

    La poussée et la traction du chariot d’entraînement des tiges de forage sont générées directement par un double entraînement à vérins. Ce système est sans perte, puissant et fiable. Cette nouvelle idée de TERRA permet l’exploitation maximale de la puissance hydraulique pour des forces de forage et d’alésage optimales. Le vérin double fonctionne dans les deux sens avec 4,2 tonnes.

Entraînement à double vérin (breveté)
Entraînement à double vérin (breveté)

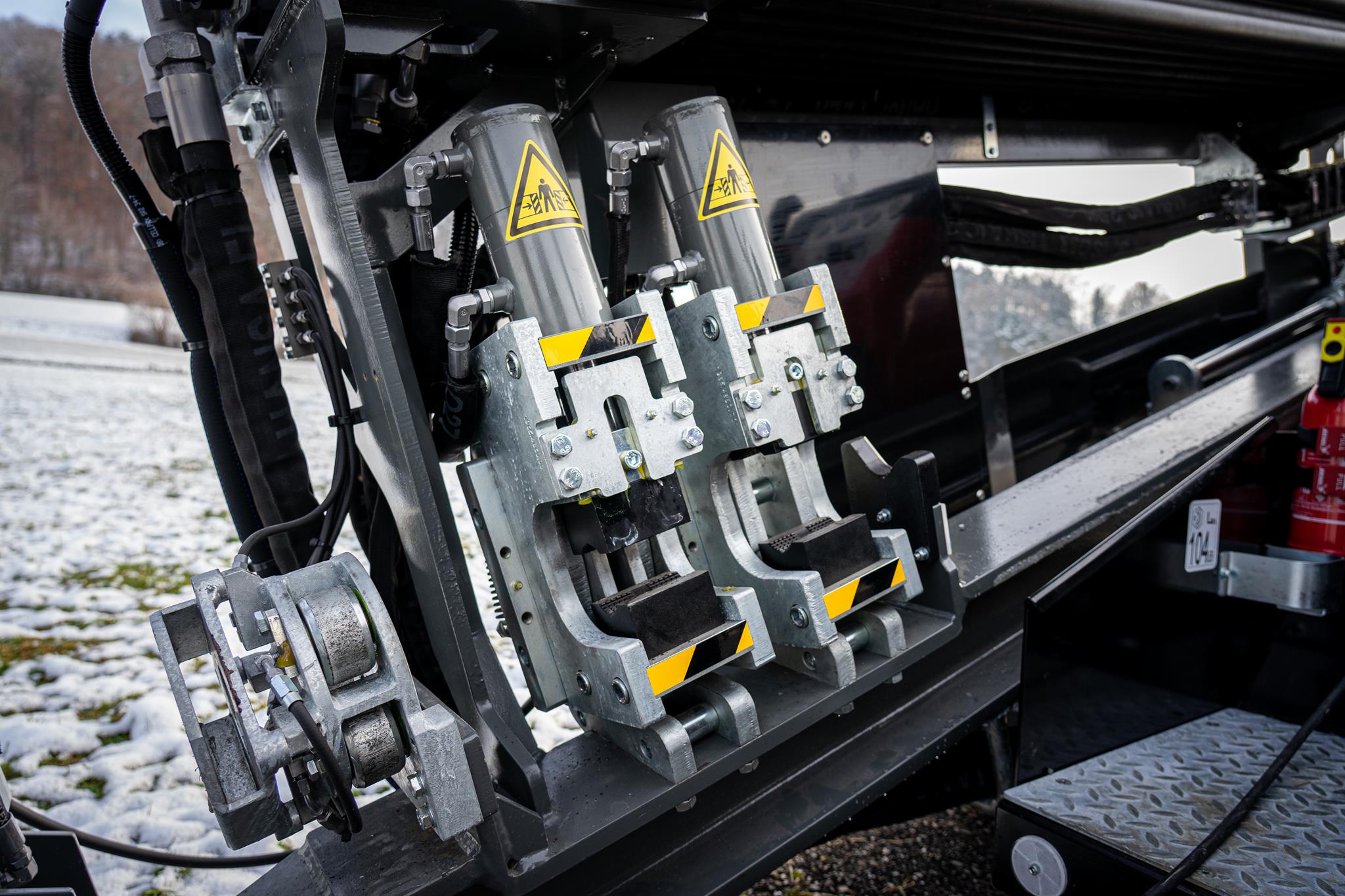

Dispositif de déblocage des tiges

    Le dispositif de déblocage des tiges sert à désaccoupler hydrauliquement le filetage des tiges. La position verticale permet un bon contact visuel.

Dispositif de déblocage des tiges
Dispositif de déblocage des tiges

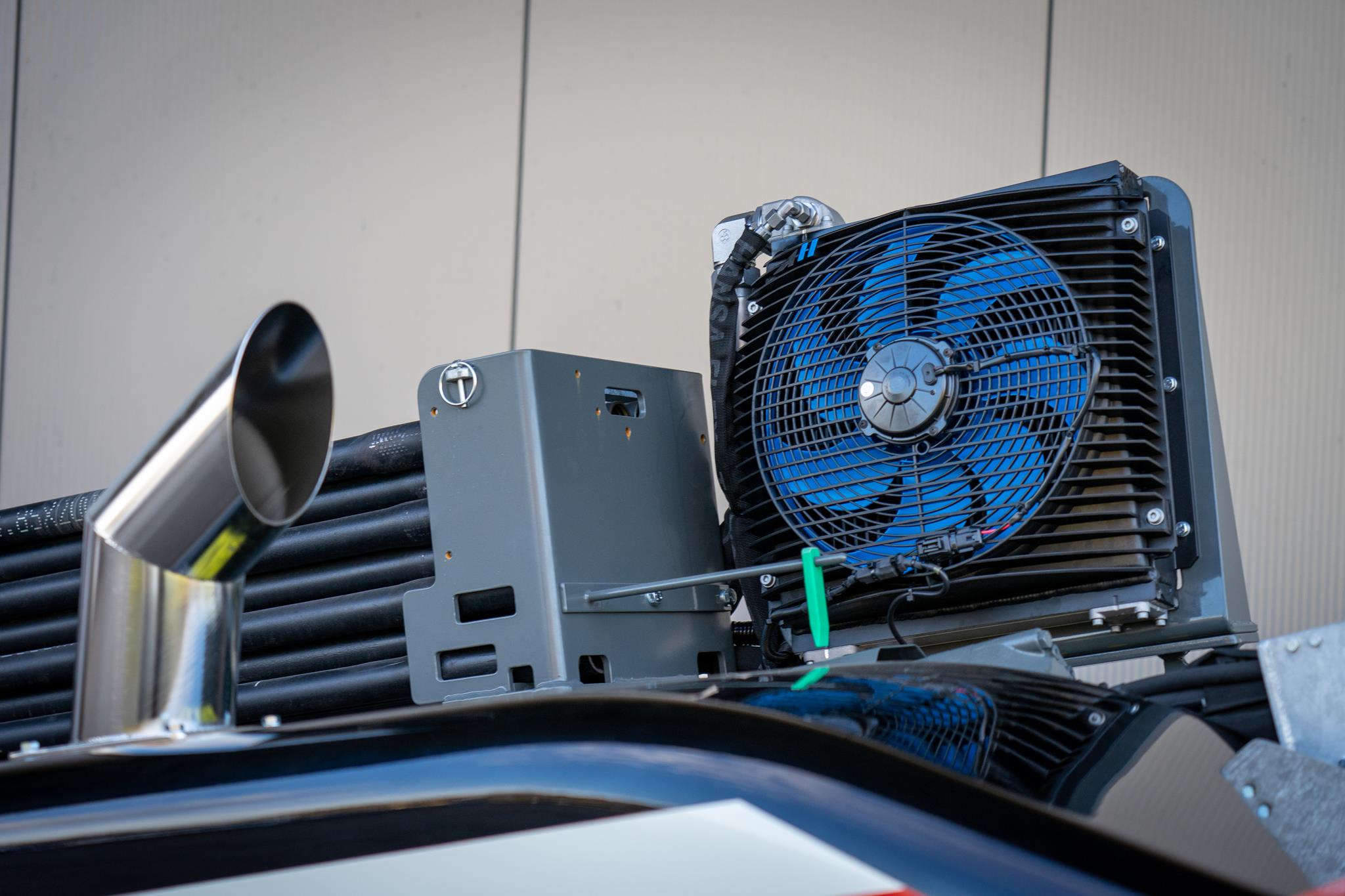

Refroidisseur d'huile externe

    La TERRA-JET DJ 10 a son refroidisseur d’huile à l’extérieur, en haut de la rampe de forage. Par conséquent, il est toujours alimenté en air frais.

Refroidisseur d'huile externe
Refroidisseur d'huile externe

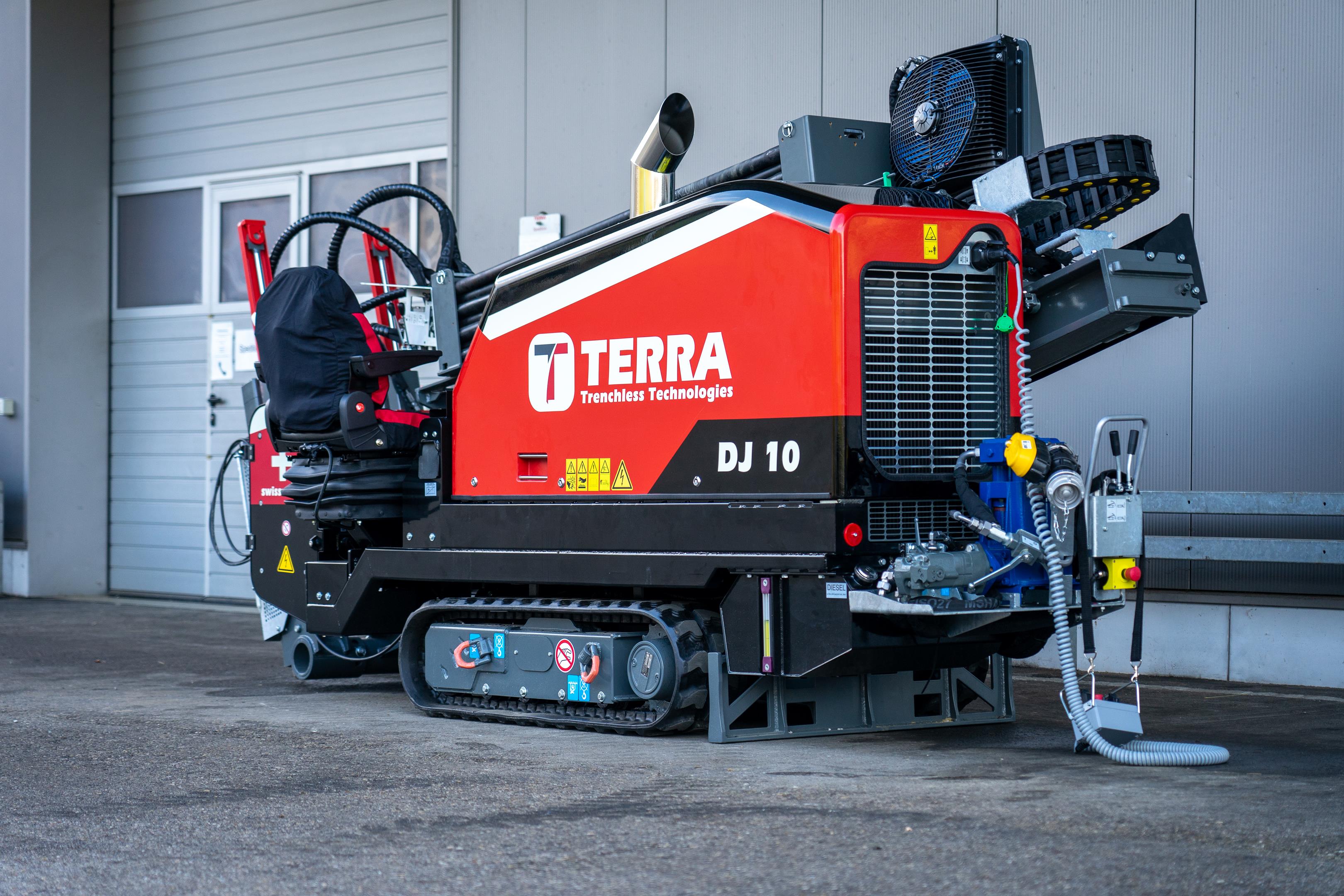

Chenilles caoutchouc

    Les chenilles restent toujours plaquées au sol pour une stabilité totale. Les entrepreneurs peuvent faire face à des conditions de terrain même difficiles. Elles supportent les 3,6 t de la foreuse avec ses tiges.

    Avec sa conception compacte et sa mobilité accrue la DJ 10 peut traverser des passages de 1,25 m de largeur. Le châssis avec chenilles caoutchouc ménage les surfaces.

Chenilles caoutchouc
Chenilles caoutchouc

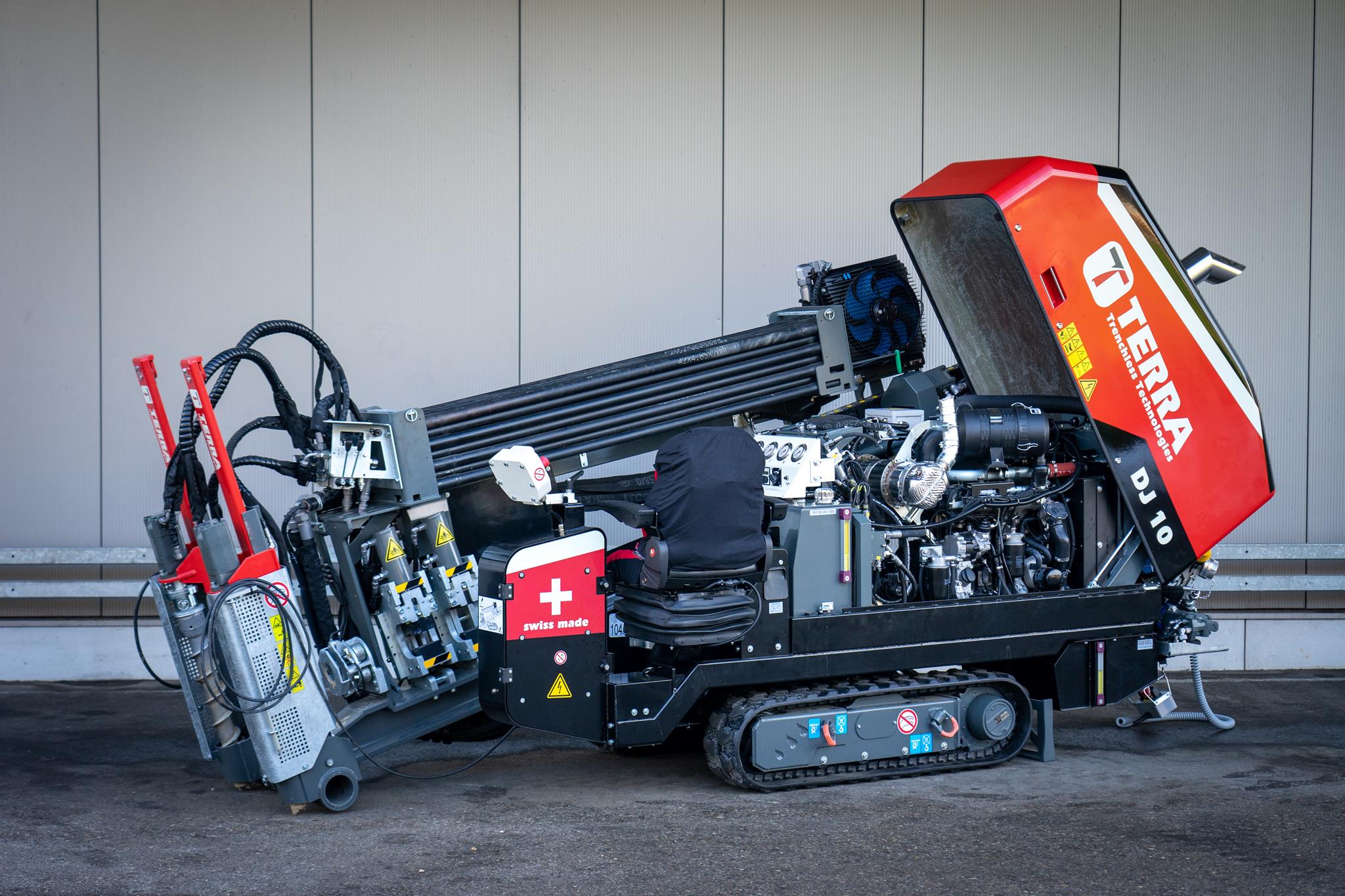

Facilité d'entretien

    Le capot peu se relever très en arrière. Les différents composants sont ainsi facilement accessibles pour l'entretien.

Facilité d'entretien
Facilité d'entretien




Données techniques

Données techniques

*  Les données dépendent de la nature du terrain.
** Les données dépendent de la diamêtre des tiges
Sous réserves de modifications techniques sans préavis.
OPÉRATION
Forces de Poussée/Traction
42 kN (4.2 t)
Couple, max.
1.800 Nm
Vitesse de rotation des tiges, max.
200 U/min
Vitesse de forage - Vitesse rapide
55 m/min
ø du trou pilote
60 - 110 mm
Vitesse de conduite
4.5 km/h
ENÉRGIE
Moteur type
Hatz 4H50TICD
Puissance moteur (EU Stafe 5)
55 kW (75 PS)
Carburant
Diesel
Régime moteur
2.300 U/min
SYSTÈME DE FLUIDE DE FORAGE (embarqué)
Débit de boues de forage
95 l/min
Pression de boues de forage, max.
70 bar
TIGE DE FORAGE
Tiges de forage, L
2.0 m
Tiges de forage, diamètre
ø 50/42 mm
Rayon de pose, min.
30 m
Linéaire embarqué
90 m
DIMENSIONS
Dimensions L x l x h (position de transportation)
4.25 x 1.20 x 2.25 m
Angle d'insertion
33 - 50 % (18 - 27°)
Poids (incl. tiges de forage)
3.6 t
Poids (sans tiges de forage)
3.1 t
NIVEAU SONOR
Niveau sonore à l'oreille de l'utilisateur
85 dB(A)
Niveau sonore extérieur
104 dB(A)
